Raisecom выпустил плату RC3000-15-8E1 REV.B

Raisecom выпускает плату RC3000-15-8E1(-LH) REV.B, которая представляет собой плату с портами E1 для платформы MSAN RC3000-15 и может использоваться вместо платы RC3000-15-8E1(-BL) REV.A . Плата RC3000-15-8E1(-BL) REV.A снята с производства.

Внешний вид плат приведен на рисунке:

Плата RC3000-15-8E1

Плата RC3000-15-8E1-LH

Новые возможности платы RC3000-15-8E1 REV.B :

1. Режим E1 Balanced или E1 Unbalanced может быть настроен программно
2. Тестирование количества битовых ошибок (BERT – Bit Error Test) каждого порта E1
3. Защита 1+1 для каждого порта E1 с временем переключения меньше 50 млсек.

Возможны 4 пары защищенных потоков E1 :

1. Второй интерфейс E1 защищает первый интерфейс E1

2. Четвертый интерфейс E1 защищает третий интерфейс E1

3. Шестой интерфейс E1 защищает пятый интерфейс E1

4. Восьмой интерфейс E1 защищает седьмой интерфейс E1

Поддерживаются режима переключения защиты E1 в автоматическом режиме (auto mode), вручную (manual mode), в силовом режиме (force mode) и режиме блокировки (lock mode).

Плата RC3000-15-8E1-LH поддерживает также передачу по потокам E1 на большие расстояния по меди (дистанция Long Haul):

1. Проверка затухания каждого порта E1
2. Максимальная чувствительность порта E1 Long Haul на приеме -43 dB

Существует 4 режима на приеме с 4 значениями компенсации:

1. -15 dB Short Haul mode
2. -29 dB Gain mode
3. -36 dB Long Haul mode
4. -43 dB Extended RLOS mode

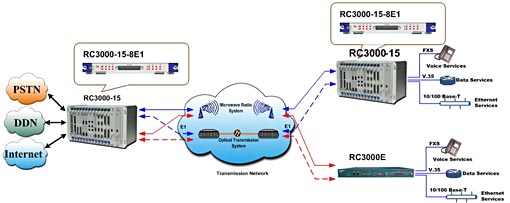

Топология сети
