Мультисервисная платформа доступа SDH/MPLS-TP iTN221
ITN221 - это мультисервисная платформа доступа следующего поколения с размерами 1,5U. Устройство предлагает двухъядерную архитектуру для передачи Ethernet, SDH/TDM.
ITN221 поддерживает до 2х1 Гбит/с и 2хSTM-1/4 uplink канала и встроенную функцию мультиплексора PDH, матрицу кросс-коммутации DXC и псевдопроводной функционал TDM для передачи TDM по сетям Ethernet/IP/MPLS.
ITN221 поддерживает три служебных слота, которые используются для различных подкарт: Voice (FXS/FXO/E&M), Ethernet (GE/FE), C37.94, 64K, V35/x21, RS232/RS485 и т. д.

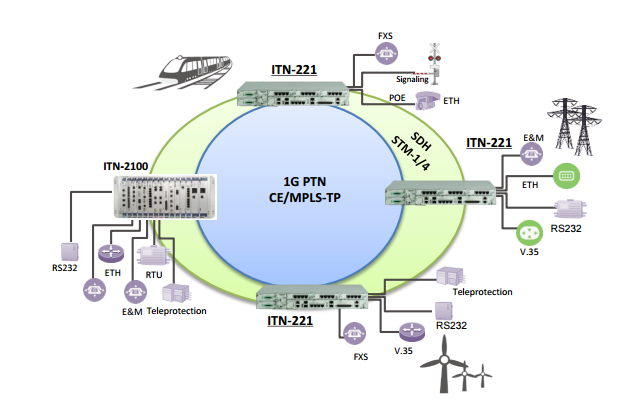

Устройство может быть использовано коммунальными и транспортным компаниям для обеспечения надежной связи, передачи критически важных данных, для передачи голосового трафика, видеомониторинга и электрозащиты. Устройство обеспечивает плавный переход от PDH, SDH к сетям пакетной передачи.
Для критически важных сервисов система iTN221 увеличивает время бесперебойной работы и обеспечивает надежность сети операторского класса с использованием защиты MPLS-TP G.8032/G.8031 и G.8131/Wrapping-Steering MPLS-TP, которые обеспечивают восстановление до 50 мс, а также резервную передачу с возможностью горячей замены. ITN221 - это экономичное решение для предоставления Ethernet-сервисов, совместимых с MEF CE2.0, а также подключения E1 и псевдопроводной связи для мобильного транспорта с пропускной способностью 2G/3G/LTE с интегрированной синхронизацией и 1588v2 PTP. В целом, iTN221 может использоваться для сокращения капитальных затрат и операционных расходов для создания будущей инфраструктуры, которая может масштабироваться как по емкости, так и для миграции дополнительных услуг в инфраструктуру пакетов без дополнительных инвестиций в оборудование.
|
|

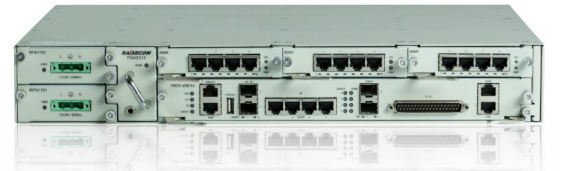

ITN221
|
|
Видеообзор
|
|
|
|
Технические характеристики
|
|
Комбинированная двухъядерная архитектура позволяет работать с Ethernet и TDM трафиком в одной системе
|
|
Поддержка 2х1G SFP по uplink каналу
|
|
Поддержка 2хSTM-1/4 SFP
|
|
Поддержка E1 TDM E1, PWE3, GE, Voice, V.35, V.24 / RS - 232, TP и 64K
|
|
Поддержка E-Line, E-LAN и E-Tree по стандарту CE2.0 в соответсвии со спецификациям MEF
|
|
Обеспечение избыточности и отказоустойчивости в соответствии МСЭ-Т G.8031 (ELPS), G.8032 (ERPS) на Ethernet стороне, поддержка G.8131 MPLS-TP защиты, 1+1 MSP, SNCP, 1+1 LPP на стороне SDH
|
|
Поддержка IEEE802.3ah, 802.1ag, ITU-T Y.1731/SLA, L2MPLS-TP LSP/ PW /OAM
|
|
Поддержка VLAN, QinQ, QoS, LACP, и статического MPLS совместимого с MPLS-TP
|
|
Наличие PWE3 трибутарных плат с поддержкой SAToP, CESoP, MPLS, CESoETH (MEF) и UDP / IP инкапсуляции
|
|
Совместимость с 1588v2 (PTP) OC / BC / режим TC и SyncE
|
|
2Mbit, 2MHz вход/выход внешней синхронизации
|
|
Сухие контакты для сигнализации (input/output alarms)
|
|
Поддержка SNMP (Совместимость с Nview)
|
|
|
|
|
|
|
|
|
Спецификация
|
|
Производительность
(матрица коммутации)
|
16 Гбит/с
|
|
Физические интерфейсы
|
Uplink: 2x1G SFP, 2xSTM1/4;
Downlink: 4x1G RJ45, 8xE1 ;
SNMP: 1x10/100Mbps RJ45;
1xConsole интерфейс; Интерфейс сигнализации: 2xRJ45;
Clock interface: 2M BITS RJ45
|
|
Максимальная потребляемая мощность
|
≤150W
|
|
Размеры
|
442*266*66мм
|
|
Вес
|
≤6Kг
|
|
Электропитание
|
AC: 90~264В, 47~63Гц,
DC: 36~72В
|
|
Условия работы
|
Температура: -20~65C
Влажность : 10~90%
|
|
Условия хранения
|
Температура: -25 ~ 70C
|
|
Совместимость
|
|
Стандарты
|
IEEE 802.3af IEEE 802.3ah IEEE 802.3ag/ITU-T Y.1731 ITU-T G.8032 support ITU-T G.8131 RFC3031 3985 4385 4448 G.823 support G.825 support G.8261 support UL compliance CE compliance MEF CE2.0 compliance IEC 61850-3 compliance
|
|
|
|
|
|
|
