Raisecom RC3000-OPT-2E1 Rev C - новая модификация PCM мультиплексора RC3000-OPT-2E1. Мультисервисный мультиплексор доступа RC3000-OPT-2E1 Rev C позволяет предоставлять различные сервисы по имеющимся потокам E1 или оптоволоконным линиям.

Для подключения к вышестоящей сети оператора используется SFP-порт 155 Мбит/c , в который устанавливается оптический приемо-передатчик. Также есть возможность использовать встроенный E1 порт для uplink.

Оборудование RC3000-OPT-2E1 Rev C поддерживает интерфейсы RS-485, E1 G.703, V.24, V.35, 10/100 Base-T Ethernet, FXO, FXS, E&M, RS-232 .

Гибкий мультиплексор RC3000-OPT-2E1 позволяет подключать аналоговые телефоны (порты FXS / FXO) по оптике (одно или два оптоволокна) или передавать одновременно Ethernet (100 Мбит) + 2xE1 + FXS / FXO + RS-232 и др. по оптоволокну или потокам E1 с поддержкой кросс-коммутации Nx64 Кбит/c .

Предварительная настройка устройства осуществляется как через Console-порт, так и через встроенный SNMP порт.

Программа управления NVIEW позволяет получать информацию об авариях и состоянии оборудования в реальном времени, а также удаленно управлять устройством.

RC3000-OPT-2E1 Rev C

Корпус	1U
Uplink	оптический интерфейс (SFP порт 155 Мбит/сек ), 2 порта E1 (разъем DB-9M)*
Downlink	2 порта E1 (разъем DB-9M) и 1 порт 10/100 Base-T Ethernet + 3 слота расширения для установки сервисных модулей
Платы down-link
Плата V.35	RC3000-SUB-DV35 модуль с 1 интерфейсом V.35 DCE Nx64 Кбит/c , разъем HDB26 (в комплекте кабель DB-26 - M.34 )
Плата V.24	RC3000-SUB-DV24 модуль с 4 интерфейсами V.24, разъемы RJ-45, от 64 Кбит/c до 128 Кбит/с
Плата Ethernet	RC3000-SUB-DETHx2 модуль с 2 портами 10/100Base-T Ethernet, разъемы RJ45, скорость от 64 Кбит/c до 2,048 Мбит/с
Плата RS-232	RC3000-SUB-D232 модуль с 8 портами RS-232, разьемы RJ-45, скорость до 19,2 Кбит/c
Плата RS-485	RC3000-SUB-D485 модуль с 8 портами RS-485, разьемы RJ-45, скорость до 19,2 Кбит/c
Плата E&M	RC3000-SUB-8EM модуль с 8 портами E&M 2/4-проводными, разъем SCSI50 Female (в комплекте кабель SCSI50 Female - 8xRJ-45)
Плата E1 G.703 сонаправленных 64Kbps интерфейсов данных	RC3000-SUB-DC64K модуль G.703 сонаправленных 64Kbps интерфейсов данных ,4 интерфейса на карте, разъем RJ45
Габариты	440(Ш)×300(Г)×44.5 (В), мм
Условия эксплуатации	Рабочая температура: от 0°С до 50°С Влажность: от 5% до 90% (без конденсации)
Питание	DC: - 48В(-36В~-72В) AC: 220В (90-264В)
Потребляемая мощность	20-50Вт
Мониторинг	Отслеживание сетевой статистики и информирование об авариях
Управление сетью	Поддержка системы управления NView NNM

Стандарты

ITU-T G.703 ITU-T G.704 ITU-T G.706 ITU-T G.712 ITU-T G.823 ITU-T V.35 ITU-T V.11 ITU-T V.24 ITU-T V.28

* - режим порта uplink / downlink определяется настройками оборудования

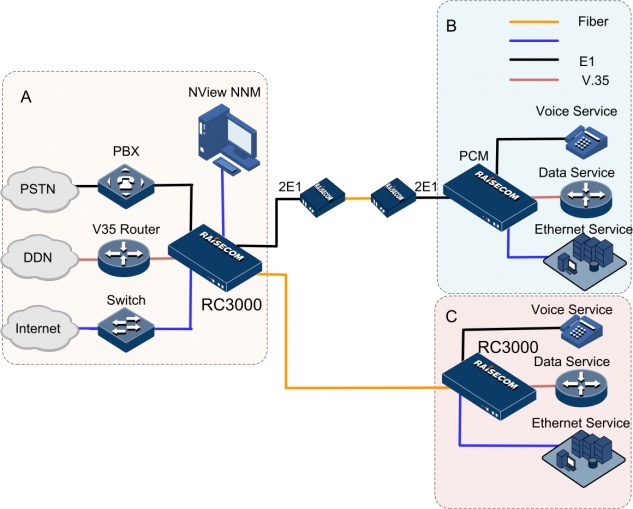

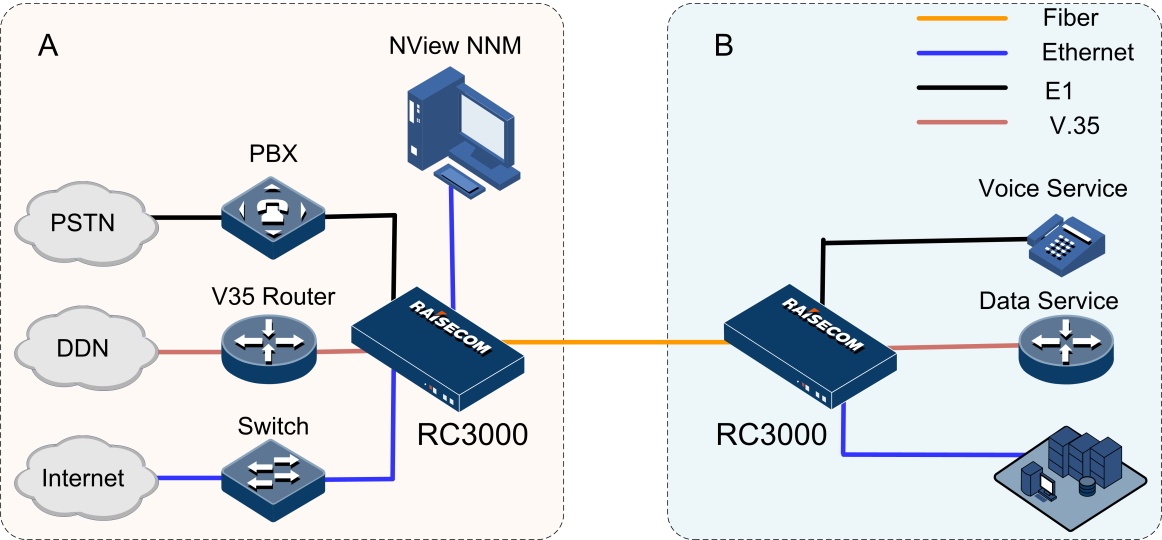

Применение
