Мультисервисная платформа доступа OPCOM3500E - это мультиплексор доступа, который являются высоконадежным и экономически выгодным решением, которое объединяет несколько платформ в одном многофункциональном устройстве, позволяя оператору, избавится от установки дополнительного оборудования, такого как мультиплексоры mini/micro-SDH, кросс цифровых потоков, для организации доступа по последней мили, а также позволяет экономить место в стойке. Весь доступ к шасси организован спереди, и его можно устанавливать в 300мм стойку. Все оборудование может управляться с помощью программы сетевого управления NView NNM
|
|
Мультисервисная платформа доступа OPCOM3500
|
|
Конструкция
|
Шасси мультиплексора OPCOM3500E – это 15-ти слотовое шасси высотой 6U. (2 слота отводятся для установки блоков питания AC или DC, 1 слот под плату управления, 12 слотов для установки сервисным модулей)
Не блокируемая матрица кросс - коммутации 16x16 VC4 или 1008x1008 VC12
Возможность установки кросс - коннекта между всеми трибутарными платами и агрегационными модулями на уровне VC12
Поддержка "горячей" замены при установке в шасси
|
|
Технология передачи данных
|
Может устанавливаться в существующие кольца SDH (ADM)
WAN интерфейсы: STM-1, GE
LAN интерфейсы: E1, FXS, FXO, E&M (RJ45), V35, RS232, FastEthernet
поддержка Ethernet over PDH/SDH
поддержка VCAT/LCAS
поддержка VLAN, Q-in-Q, rate limit (для Ethernet)
Поддержка технологии WDM для клиентских модулей, позволяющей сократить расходы на прокладку волоконно-оптического кабеля т.к. прием и передача ведется по одному волокно оптическому кабелю на разных длинах волн
|
|
Управление
|
Поддержка функции управления по SNMP в т.ч. клиентскими устройствами
|
|
|
|
|
|
|
|
|
Спецификация
|
|
WAN модули:
|
OPCOM3500E-STM1-M (агрегационный модуль, 2xSTM-1 порта для подключения к сети SDH)
OPCOM3500E-GE
|
|
Сервисные модули:
|
OPCOM3500E-STM1-S (2xSTM-1 порта, используется для подключения нижестоящих устройств по STM-1 интерфейсу)
OPCOM3500E-16E1 (модуль медных 16xE1 потоков)
OPCOM3500E-30x8 (модуль оптических мультиплексоров 8x1E1, 8 оптических мультиплексоров, на одной плате)
OPCOM3500E-120x4 (модуль оптических мультиплексоров 4x4E1, 4 оптических мультиплексора по 4E1, на одной плате)
OPCOM3500E-240x2 (модуль оптических мультиплексоров 2x8E1, 2 оптических мультиплексора по 8E1, на одной плате)
OPCOM3500E-120EOSx4
OPCOM3500E-P240EOS
OPCOM3500E-EOP-FXE1x8
OPCOM3500E-EOS-8FE
OPCOM3500E-EOS-8FX
OPCOM3500E-8EOS-FE
|
|
|
|
|
|
|
Применение
|
|

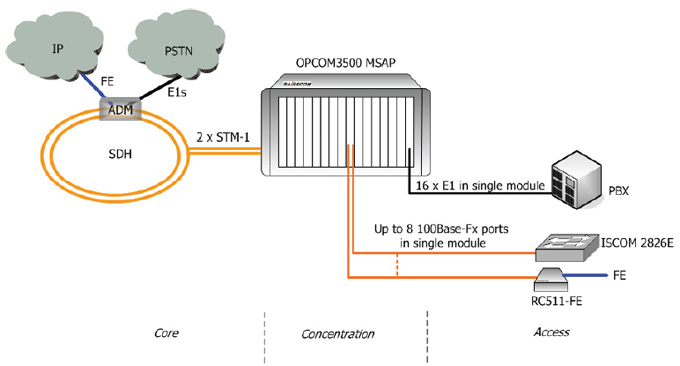

Concentration of Corporate Voice and Data service
|
|
|

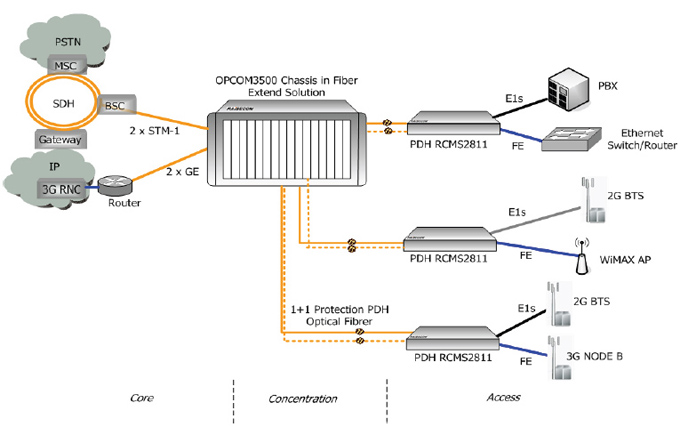

Multi-service SDH Access
|
|
|

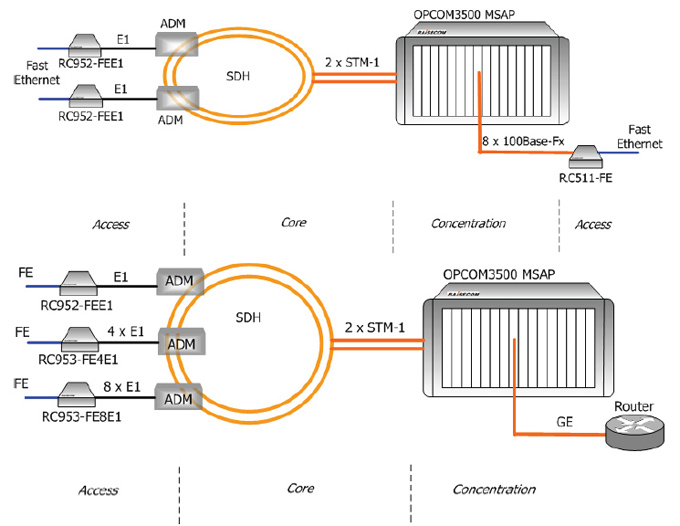

Carrier Ethernet Deployment with Ethernet over E1 or bonded E1s (PDH)
|
|
|

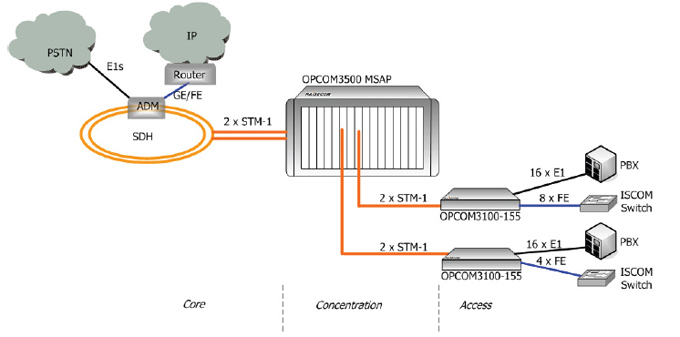

STM-1 Tributary Extension to Customer Premise
|
|
|

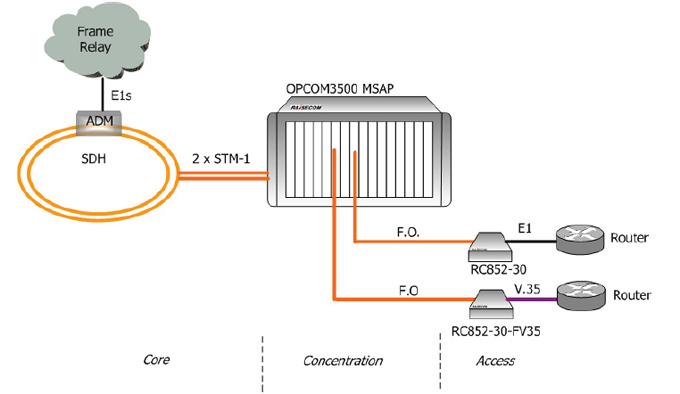

E1/V.35 Leased Line Service Provisioning
|
|
|
|
|
|
|
