OPCOM3105-155-8E1

Мультиплексор OPCOM3105-155-8E1 является компактным, универсальным и выгодным по соотношению "качество/цена" устройством для передачи голосовых сообщений и данных. Мультиплексор работает как с традиционными потоками E1, так и с новыми сервисами, такими как Fast Ethernet. OPCOM3105-155-8E1 имеет 8 портов E1, 4 порта Fast Ethernet поверх 2 VCG и 1 слот расширения E-SUBM: 2 или 4 интерфейса Е1, 1 или 2 интерфейса V.35, 2 Fast Ethernet интерфейса, модуль Fast Ethernet поверх 1~4 E1. Технология передачи Ethernet поверх SDH использует Generic Framing Procedure (GFP) mapping, Link Access Procedure SDH (LAPS) virtual concatenation и Link Capacity Adjustment Scheme (LCAS) для динамического распределения полосы пропускания. Встроенные возможности мультиплексора OPCOM3105-155-8E1 позволяют отнести данное устройство к оборудованию STM-1 доступа следующего поколения. Отличие от предыдушей модели OPCOM3105 - порты интерфейса STM-1 реализованны c помощью SFP.

OPCOM3105-155-8E1

МиниSDH в корпусном исполнении 1U 19', используется как Add/drop Multiplexer(ADM), так и как Terminal Multiplexer(TM). 2 SDH STM-1 интерфейса, настраиваются как 2 независимые линии или в режиме защиты "1+1"

8 E1 интерфейсов, по выбору: balance 120 Ом или unbalance 75 Ом.
4 Fast Ethernet интерфейсов поверх 4 VCG

1 слот расширения: 2/4 E1, или 1/2 V.35, или 2 10/100M
Ethernet, или 1 Fast Ethernet поверх 1~4E1.

189x189 TU-12 crossover-connection функция, гибкая настройка в сетевой топологии

Поддержка соединений "point-to-point", "chain" и "ring", 1+1 Multiplex Section Protection и 1+1 Lower order Path Protection (LPP), время коммутации защиты меньше, чем 50 мс

Поддержка синхронизации following, free vibration, в соответствие с рекомендациями ITU-T G.813. To follow optical line clock or E1 line clock can be customized in
following mode

Поддержка E1 retiming функции, recovering clock of any one of the 1~4 E1 can be used as the transmitting clock for other E1 line

ALS (Auto-Laser-Shutdown) функция оперативно отключает передатчик в оптическом канале при разрыве соединения

Dying Gasp функция фиксирует отключение питания на удаленном устройстве посылкой alarm trap

Local optical interface external loop back, local E1 external loop back and local E1 internal loop back facilitate link detection

SNMP и CONSOLE интерфейсы обеспечивают in-band и out-of-band сетевой канал, поддерживают локальное и удаленное обновление ПО в online режиме

Complete alarm trap, performance monitory function

Спецификация

2 STM-1 оптический SFP интерфейса агрегации	Стандарт: ITU-T G.707 Кодирование: scrambling NRZ Скорость передачи: 155.52 Мб/с Jitter: ITU-T G.783, G.825
E1 электрический интерфейс	Количество портов: 8 Скорость: 2048 Кб/с ± 50ppm Стандарт: ITU-T G.703, G.704, G.823 Кодирование: HDB3 Тип интерфейса: 75 Ом unbalanced BNC 120 Ом balanced RJ45
Fast Ethernet электрический интерфейс	Количество портов: 4 Интерфейс: 10/100M FDX/HDX Auto-Negotiation, Auto-MDI/MDIX Стандарт: IEEE802.3, 802.3u Flow control: IEEE802.3ah, back press MTU: 2000 байт Тип интерфейса: RJ45 UTP
Advanced	Управление: SNMP/ Telnet/ Console Канал управления сетью: in-band/out-of-band EOS сервис: поддержка VCAT, VCG, LCAS VC компоновка: VC12 / VC3 Инкапсуляция: GFP / LAPS
Условия эксплуатации	Температура: -5 ~ 70 С Влажность: 5~95% без конденсации Питание: AC P.S: 180~260 В, DC P.S: -48 В (-36~-72 В) +24 В (+12~+36 В) Потребление: <10 Вт
Размеры и вес	440мм(Ш)x43.6мм(В)x266мм(Г) 3.5 кг

Применение

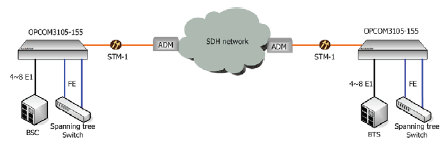

Point-to-point Multi-Service Transport STM-1 TM, the 2 VCG in support of Ethernet Spanning Tree truck

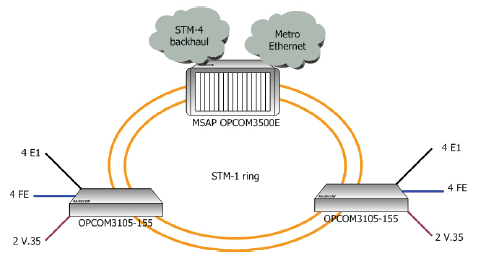

OPCOM3101-155 can organize ring topology network at STM- 1 speed with flexible service configuration and high reliability, it also can realize 1+1 LPP function

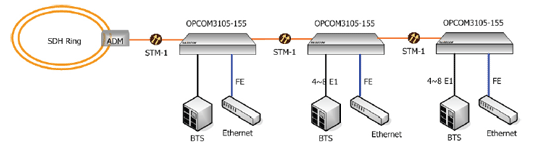

Chain topology is made up of several TM and several ADM devices. Data is often transmitted in bi-direction and less optical fiber is needed
