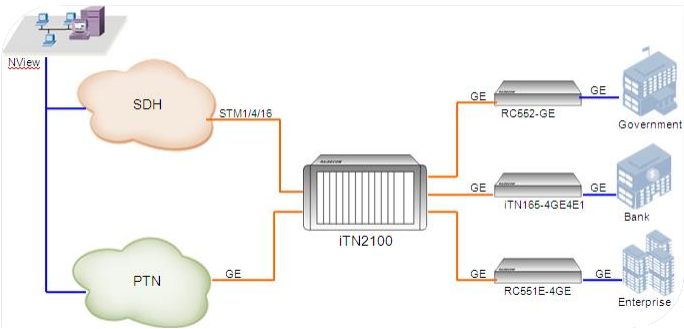

Карта используется, как составная часть платформы ITN2100.

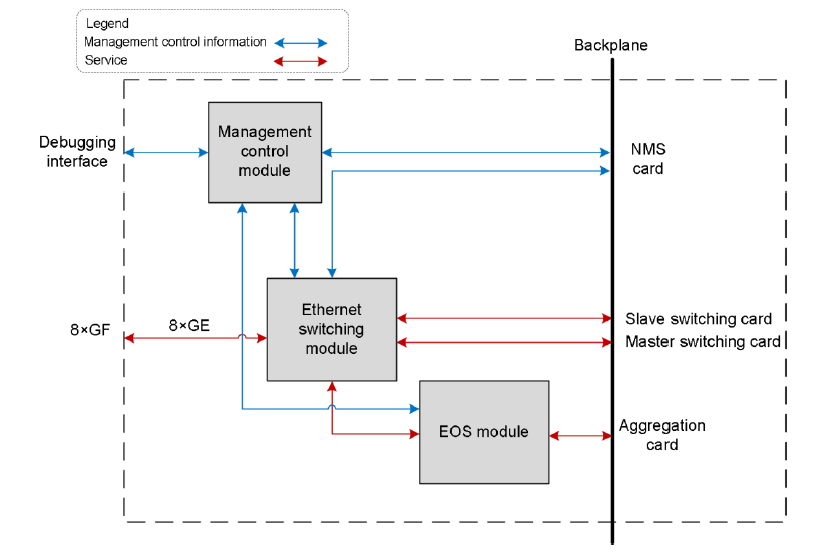

Карта имеет 8 1000Mbits/s Ethernet интерфейсов с поддержкой 8хVCGs, которые могут работать
в режимах EOS и ESW. В режиме EOS ITN2100-8EOS-8GF передает Ethernet сервисы по SDH. В режиме
ESW ITN2100-8EOS-8GF агрегирует Ethernet сервисы,чтобы передать их карте NTU-4GF.
ITN2100-8EOS-8GF может быть установлена только в слоты 1-5 и 8-12.
Карта используется, как составная часть платформы ITN2100, имеет 8 1000Mbits/s Ethernet интерфейсов с поддержкой 8хVCGs, которые могут работать в режимах EOS и ESW. В режиме EOS ITN2100-8EOS-8GF передает Ethernet сервисы по SDH. В режиме ESW ITN2100-8EOS-8GF агрегирует Ethernet сервисы,чтобы передать их карте NTU-4GF. Карта может быть установлена только в слоты 1-5 и 8-12.
|
|
Режимы работы
|
Поддержка EOS и ESW
|
|
EOS возможности
|
Поддержка GFP и LAPS;
Поддержка VCAT и LCAS
|
|
MPLS-TP
|
Поддержка static MPLS-TP, static LSP и 128 bidirectional LSPs, поддержка L2VPN
|
|
Защита
|
Поддержка ITU-T G.8031 ETH line protection switching
Поддержка ITU-T G.8032 ETH ring protection switching
Поддержка CPU protection
Поддержка GE port protection
|
|
Ethernet сервисы
|
Поддержка GE ETH ring
Поддержка 802.1Q VLAN, QinQ,QoS , Storm control, Rate Limiting, Port Mirroring, Link aggregation, Layer 2 protocol transparent transmission and loopback detection
|
|
Spanning tree protocol
|
Поддержка STP, RSTP and MSTP
|
|
ACL
|
MAC/IP/MPLS-label-based ACL
ACL map (L2~L4 byte), user customized ACL (offset 22~62 byte)
ACL hardware，port and in-direction trunk port filter
|
|
Размер пакета
|
MTU 13.312 Bytes
|
|
QinQ
|
Поддержка basic/flexible QinQ
Поддержка 1:1 vlan transformation
|
|
Flow control
|
Поддержка 802.3x в full duplex режиме
|
|
MAC-Address Table
|
32K MAC address
Add/remove MAC address
View MAC address statistic
Search MAC address
Aging time 10-1,000,000s
|
|
OAM
|
IEEE802.3ah OAM including discovery, link performance, remote loopback, fault detection & performance stats per OAM standards; extended OAM
|
|
Настройки SDH
|
Поддержка конфигурации SDH overhead, SDH alarm detection, and performance statistics
Поддержка конфигурации 63xVC12 cross connections между EOS портами и SDH картами.
|
|
Link aggregation
|
Поддержка static/dynamic aggregation groups
Поддержка конфигурации восьми aggregation groups
Поддержка LACP protocol
Время переключения защиты менее 50 ms
|
|
Управление
|
Управление через консольный порт, CLI, Telnet, SSHV2, SNMP.
|
|
|
|
|
|
|
|
|
|
|
|
Спецификация
|
|
Console
интерфейс
|
1 x mini USB
|
|
Размеры
|
240(Ш)*25(В)*232(Г) мм
|
|
Условия эксплуатации
|
от 0 до 45 °С Влажность: от 10% до 90% (без конденсации)
|
|
Потребляемая мощность
|
≤ 30 Вт при полной нагрузке
|
|
Вес
|
<0.5Kg
|
|
|
|
|
Совместимость
|
|
Стандарты и протоколы
|
IEEE802.3
IEEE80.3ad
IEEE802.1p
IEEE802.1Q VLAN
IEEE802.1ad QinQ
IEEE802.3ah OAM
IEEE 802.1ag CFM
ITU-T Y.1731 Services OAM
ITU-T G.80231 ELPS
ITU-T G.8032 ERPS
SNMPv1/v2c/v3
|
|
|
|
|
|
