RC702-GESTM4 поддерживает прозрачную передачу Gigabit Ethernet поверх SDH STM-4, порты SDH STM-4 - в виде слотов SFP для установки оптических модулей. RC702-GE имеет слот для установки платы электрического или оптического 1000Мбит/с Ethernet интерфейса или GbE COMBO и слот для установки платы SDH STM-1 интерфейса (оптического или электрического). Преобразователь интерфейсов инкапсулирует Ethernet пакеты в SDH/SONET контейнер, позволяя нескольким Ethernet сетям обмениваться информацией на высокой скорости через сеть SDH/SONET. RC702-GE обеспечивает 1+1 MSP защиту на интерфейсах STM1/STM4. Доступны три различных типа карт расширения Ethernet, чтобы обеспечить соединения точка-точка и точка-многоточка. RC702-GE имеет функцию управления через SNMP, что предоставляет такие возможности как: изменение конфигурации системы, распечатка статуса, мониторинг загруженности (производительности) устройства и мониторинг сообщений об авариях.
|
|
Мультиплексор Ethernet over SDH RC702-GE
|
|
SDH интерфейс
|
1+1 MSP защита STM1/STM4 интерфейса
SFP разъёмы с DDF функцией диагностики
Изменяемая полоса пропускания с шагом VC4/VC3/VC12 на портах SDH
Поддержка LCAS в VC4/VC3/VC12 GFP и LAPS инкапсуляции
Поддержка до 8ми VCG с картой расширения MP-типа
|
|
Ethernet интерфейс
|
Поддержка MTU до1632 байт (до 9600 с картой расширения N-типа)
Ограничение скорости порта от 62Кбит/с до 1000Мбит/с
Ограничение широковещательного шторма на порте
802.1Q VLAN, 4K VLAN
Поддержка VLAN и функции Q-in-Q
802.3x и back-pressure flow control
8K MAC адресов, 30 статических MAC адресов
Конфигурируемые MAC адреса с временем устаревания от 0 ~ 3825 секунд
Поддержка QoS, 4 очереди
Поддержка прозрачной передачи BPDU, LACP и 802.1x кадров
Поддержка функции выявления и автоматического выключения закольцованных портов (port loopback detection); восстановление при устранении петли
|
|

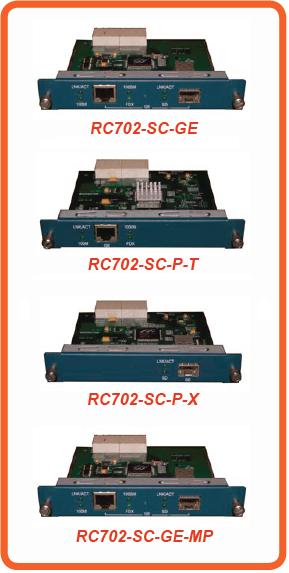

Ethernet карты расширения
|
N-тип: комбинированный GE интерфейс; SFP оптический порт; 1000Мбит/с медный порт без функциий коммутации Ethernet
P-тип: оптический или медный GE interface интерфейс; SFP оптический порт; 10/100/1000 Base-T порт с auto-negotiation и auto-MDI/MDIX с функциями коммутации Ethernet
MP-тип: комбинированный GE интерфейс; SFP оптический порт; 10/100/1000Mбит/с медный порт с auto-negotiation и auto-MDI/MDIX с функциями коммутации Ethernet
|
|
Обновление
|
Поддержка online обновлений программного обеспечения для любого устройства
|
|
Управление
|
Локальное управление: через CLI и SNMP. Удалённое управление: Р-тип и МР-тип карт расширения поддерживают удалённое управление в группе, передавая информацию управления через VLAN; удалённое управление через канал DCC также возможно
|
|
Стандарты и протоколы
|
Для SDH порта:
ITU-T G.707
ITU-T X.86
ITU-T G.7041
ITU-T G.813
ITU-T G.957
ITU-T G.703
ITU-T G.831
Для Gigabit Ethernet порта:
IEEE802.3x full duplex on
10BaseT and 100BaseTX
IEEE802.3 10BaseT
IEEE802.3u 100BaseTX
SNMPv1/v2c/v3
|
|
|
|
|
|
|
|
|
Спецификация
|
|
SDH интерфейс
|
155.520Mбит/с или 622.080Mбит/с
Код: NRZ
Коннектор: фиксированный SC или SFP с DDF
режим STM1/STM4 конфигурируемый в bootrom (работает после перезагрузки)
|
|
GE медный интерфейс
|
N-тип: 1000M full duplex
P и MP-типы: 10/100/1000M
auto-negotiation auto-MDIX
Коннектор: RJ45
VC4/VC3/VC12 с LCAS
GFP и LAPS инкапсуляция
|
|
GE оптический интерфейс
|
1000Base-X
Коннектор: SFP LC
Поддержка DDF функции
VC4/VC3/VC12 с LCAS
GFP и LAPS инкапсуляция
|
|
Консоль
|
RS-232
9600бит/с/8бит/none parity/1
stop bit/none flow control
Коннектор: RJ45
|
|
SNMP интерфейс
|
1 (10/100M Ethernet порт)
Коннектор: RJ45
|
|
Размеры
|
440(Ш)*43.6(В)*300(Г)мм
|
|
Вес
|
<4 Кг
|
|
Питание
|
AC: 90~264В, 47~63Гц
DC: -36 ~ -72В
|
|
Потребляемая мощность
|
<20 Вт (при максимальной нагрузке)
|
|
Условия эксплуатации
|
Рабочая температура: от -5°С до 50°С
Влажность: <90%
|
|
Соответствие
|
CE сертификация
|
|
|
|
|
|
|
|
|
|

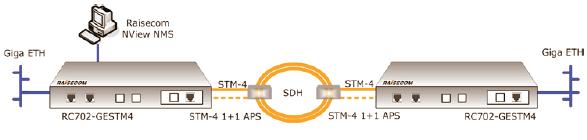

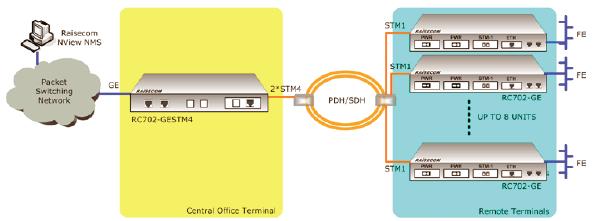

Применение
|
|
|
|
|
|
|
|
