RC959-GESTM1 Gigabit Ethernet агрегирующий шлюз с использованием каналов сетей stm 1, передача GE (медный или оптический комбо порт) через сети STM1 (2 SFP порта), резервная передача "1+1", удаленное управление через SNMP

RC959-GESTM1 - Gigabit Ethernet агрегирующий шлюз с использованием каналов сетей stm 1, который позволяет выполнить беспроблемный Ethernet доступ для клиентов для существующих TDM сетей. Конвертер интерфейсов RC959-GESTM1 обычно устанавливается в центральном офисе, агрегируя до 63 E1 линий, который доставляют Ethernet сервисы с удаленных точек. Удаленные Ethernet сервисы агрегируются и передаются в сети с пакетной коммутацией через Gigabit Ethernet интерфейсы. Функция включения VLAN в RC959-GESTM1 позволяет пакетам с определенными VLAN ID перенаправляться с изоляцией других пакетов. Таким образом реализуется передача ethernet поверх e1. С поддержкой 802.1Q VLAN и Q-in-Q предоставляются различные профили трафиков для различных VLAN доменов. Инверсный мультиплексор управляется через SNMP/Telnet/CONSOLE, в тоже время удаленные устройства с технологией передачи данных EoPDH на базе протокола GFP, такие как устройства серии RC953-4FExE1T1, могут удаленно определяться центральным устройством RC959-GESTM1. Как центральный RC959-GESTM1, так и удаленные устройства управляются через графический интерфейс программы управления NView NNM компании Raisecom.

RC959-GESTM1

STM-1 интерфейч	2 STM-1 интерфейса, 1+1 режим защиты
SDH синхронизация	Master и Slave, источник синхронизации автоопределяется в режиме Slave
GE интерфейс	2 комбо Gigabit Ethernet интерфейса
LCAS	ITU-T G.7042, E1 circuit order auto sensing, задержка между членами E1 ±256ms
GFP-F	ITU-T G.7041 & G.8040, FCS, только режим framed E1 PCM31 с FAS + CRC4, CRC auto negotiation и может быть сконфигурировано
Рабочий режим	1. VLAN unaware режим: поддержка 16 удаленных точек по максимуму. Трафик клиента прозрачно перенаправляется по MAC адресам 2. VLAN aware режим: поддержка 63 удаленных точек по максимуму. Трафик клиента тэгируется уникальными CVLAN тэгами перед подачей на RC959-GESTM1 и трафик клиента перенаправляется по CVLAN тэгам 3. Q-in-Q режим: поддержка 63 удаленных точек по максимуму. Трафик клиента тэгируется уникальными CVLAN тэгами перед подачей на RC959-GESTM1 в независимости от наличия или отсутствия CVLAN. Трафик клиента перенаправляется по SVLAN тэгам и агрегируется на GE интерфейсе с SVLAN тэгами.
Функции коммутации Ethernet интерфейса	Управление таблицы MAC адресов, 8K MAC таблица Агрегация соединений Зеркалирование по порту Ограничение скорости по входам и выходам Контроль широковещательного шторма, multicast и DLF кадров QoS, 4 очереди, на основе CoS или DSCP MTU до 2048 байт Каскадное включение RC959-GESTM1 IEEE802.3ah OAM
Fault propagation	От интерфейса STM-1 до интерфейса Gigabit Ethernet
ALS	Поддержка ALS на интерфейсах STM-1 и GE
Диагностика	E1 BERT функция, E1 loopback тест E1 loopback обнаружение; loopback обнаружение на основе VCG; GE loop обнаружение
Статистика	E1 порт, VCG, GE порт, STM-1
In-band удаленное управление	Обнаружение удаленного устройства и управление через GFP CMF кадр; Управление через VCC канал (требуется конфигурация MGT VLAN)
CLI управление	Полное CLI управление через CONSOLE или Telnet
GUI управление	Полное управление через GUI интерфейс системы Raisecom NView NNM

Спецификация

Gigabit Ethernet порт	2*комбо порта Разъем: SFP LC + RJ45 10/100/1000M медный порт 1000M оптический SFP порт Auto-negotiation Auto-MDI/MDIX IEEE802.3x flow control MTU до 2048 байт
STM1 порт	2*STM-1 SFP порта Разъем: SFP LC Скорость: 155.520Мб/с±50ppm
SNMP порт	1*10/100BaseTx Разъем: RJ-45 Auto-negotiation Auto-MDI/MDIX IEEE802.3x flow control MTU до 1916 байт
Порт консоли	1*RS232 порт Разъем: RJ-45 Baud rate 9600
Размеры	440(Ш)360(Г)43.6(В)мм
Вес	4.65 кг
Источник питания	Dual AC, Dual DC, AC+DC AC 100~240В; DC -48В
Мощность питания	30 Вт
Условия работы	Температура: -5~50 С Влажность: ≤90% без конденсации
Условия хранения	Температура: -40~80 С Влажность: 20~90% без конденсации
EMC и безопасность	CE сертификат
Соответствие
Стандарты и протоколы	SDH порт: ITU-T G.707 ITU-T X.86 ITU-T G.7041 ITU-T G.7042 ITU-T G.7043 ITU-T G.8040 ITU-T G.813 ITU-T G.957 ITU-T G.703 ITU-T G.831 Ethernet порт: IEEE802.3 IEEE802.3x full duplex on 10BaseT, 100BaseTX and 1000BaseT IEEE802.3 IEEE802.3u IEEE802.3ab SNMPv1/v2c/v3

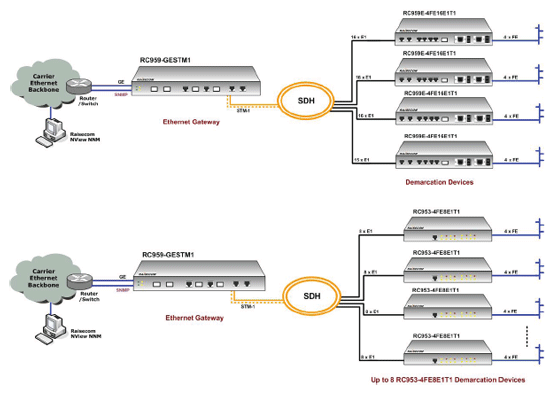

Применение
