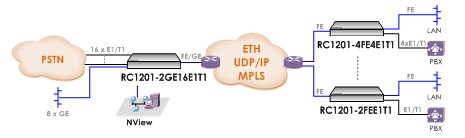

RC1201-2GE16E1T1 является мультиплексором TDMoIP (TDM-over-IP) и предназначено для передачи трафика телефонии E1 по сети IP/Ethernet. Оборудование представляет собой 1U 19" шасси для установки плат и имеет 16 портов E1 для подключения клиентских АТС и 2 порта 100/1000 Base-X GbE SFP для подключения к IP/MPLS сети провайдера, при необходимости можно установить 2 платы расширения с 4 портами 10/100/1000 Base-T для подключения клиентских сетей LAN. Также устройство имеет порт RS-232 для подключения по консоли и порт 10/100 Base-T Ethernet для удаленного управления по Telnet / SNMP и интерфейс ввода/вывода синхронизации 2 МГц по стандарту IEEE1588 , SyncE (в новой аппаратной версии). Поддерживается подключение клиентских устройств RC1201-2FEE1 , RC1201-2FEV35 , RC1201-4FE4E1 в топологии "точка-много точек" или передача 16 потоков E1 в топологии "точка-точка". RC1201-2GE16E1T1 может использоваться для подключения УАТС / УПАТС в корпоративных сетях через VPN каналы Internet или для подключения базовых станций 2G GSM / 3G в сети mobile backhaul. Также оборудование может использоваться для передачи трафика PDH NxE1 + Ethernet по двухволоконным / одноволоконным WDM оптическим каналам или по каналам CWDM при использовании SFP для uplink.
|
|
Ethernet интерфейс
|
2 Gigabit Ethernet SFP интерфейса для uplink, 2 слота расширения до 8x10/100/1000 Base-T GE портов
Поддержка SFP DDM для диагностики
|
|
TDM интерфейс
|
16 E1 или T1 интерфейсов
E1 balanced 120 Ом, разъем RJ-45
G.703 unframed и G.704 framed режимы
CRC для E1
Прозрачная передача сигнализации CAS, DSS-1, ОКС №7
Jitter по стандарту ITU-T G.823
|
TDMoverIP для
Pseudowire
Emulation
|
Поддержка протоколов SAToP, CESoPSN для TDMoIP и др.
|
|
TDMoverIP синхронизация
|
Синхронизация по потокам E1/T1 или от внутреннего генератора или по каналам IP/Ethernet по TDMoIP
|
|
Коммутация Ethernet
|
Прозрачный Ethernet bridging и static routing
Настройка rate-limit скорости передачи для портов Ethernet или VLAN
Поддержка IEEE802.1Q VLAN , до 4094 активных меток VLAN, поддержка QinQ
Поддержка Port Isolation
Поддержка Port Mirroring для зеркалирования трафика, Loopback Detection, ACL, QoS, Link Aggregation и др
Поддержка SNTP / NTP
До 8 очередей QoS на порте
Policy на основе IEEE802.1p CoS и IP DSCP
Поддержка очередей SP, WRR и DRR, WRR/DRR weight диапазон 1-127
Поддержка IEEE802.3ah EFM OAM , в том числе, discovery, link performance, remote loopback, fault detection & performance статистика по стандартам OAM; OAM Active/Passive mode, функция Dying Gasp
|
|
Функции SFP DDI модуля
|
Базовая информация (тип модуля, тип излучения, разъем, информация производителя, скорость передачи, длина волны и т.д.)
информация о линке (подключение, скорость, LOS и статус неисправностей)
Диагностика (оптическая мощность излучения TX, температура, напряжение питания, ток смещения Tx и т.д.)
|
|
Таблица MAC адресов
|
до 16000 MAC адресов
до 1024 статических MAC адресов
|
|
Размер Ethernet кадра
|
Поддержка Jumbo Frame
Поддержка MTU 12288 байт
|
|
Link aggregation
|
до 16 групп и до 8 портов в каждой группе
|
|
Управление
|
Локальное управление через консольный порт RS-232
Удаленное управление Telnet / SNMP через Ethernet
|
|
|
|
|
|
|
|
|
Спецификация
|
|
E1 интерфейс
|
16 портов
Скорость передачи: 2.048 Мбит/сек
Кодирование: HDB3
Framing: E1 unframed или E1 framed
Настройка CRC-4
Импеданс: 120 Ом или 75 Ом
Jitter: ITU-T G.823
Разъем: RJ45 balanced или BNC unbalanced
|
|
Ethernet
интерфейс
|
2 x 100/1000 Base-X GE SFP порта,
до 2 плат расширения 4x10/100/1000 Base-T Gigabit Ethernet
|
|
Каналы Pseudo-wire End-to-End
Emulation PWE3
|
До 64 bundles
Полезная нагрузка: CESoPSN или SAToP
PSN: UDP/IP, MPLS или MEF
Нагрузка payload: 8-1280 байт
Размер джиттер буфера: 375-128000 ms и др.
|
|
Грозозащита
|
до 6 КВольт
|
|
Loopback
|
E1/T1 local и remote
loopback
|
|
Статистика
|
E1/T1 согласно G.826 и RFC2495
Ethernet согласно RFC2819
Индикация по буферу приема
|
|
Размеры
|
440(Ш)*44(В)*266(Г) мм
|
|
Вес
|
5кг
|
|
Напряжение питания
|
Два блока питания с поддержкой резервирования
AC: 90~264 В, 47~63 Гц
DC: -36 ~ -72 В
|
|
Потребляемая мощность
|
≤ 25 Вт при полной нагрузке
|
|
Условия эксплуатации
|
Температура: от 0°С до 50 °С
Влажность: от 10% до 100% (без конденсации)
|
|
Безопасность
compliance
|
CE, RoHS
|
|
|
|
|
Совместимость
|
|
Стандарты и протоколы
|
ITU-T G.703
ITU-T G.704
ITU-T G.706
ITU-T G.732
ITU-T G.823
IEEE802.3x full duplex on
10BaseT и 100BaseTX
IEEE802.3 10BaseT
IEEE802.3u 100BaseTX
IEEE802.1p
IEEE802.1Q
SNMPv1/v2c/v3
|
|
|
|
|
|
