RC1102-FE-4W - это G.SHDSL.bis модем (dsl модем), который позволяет увеличить расстояние передачи служб Fast Ethernet с различной скоростью передачи (от 64 кб/с до 11392 кб/с), используя технологию TC-PAM (Trellis Code – Pulse Amplitude Modulation). Модем, используя 4-проводный медный кабель, предоставляет возможности эквивалентные обычным HDSL модемам с передачей по 4 парам, что дает 50% экономию по стоимости "меди". Технология G.SHDSL.bis увеличивает расстояние передачи данных дальше, чем другие средства DSL технологии. Быстрая и эффективная передача осуществляется по витому 0,4 мм медному кабелю, который широко используется в клиентских сетях. DSL модем RC1102-FE-4W может быть установлен в шасси RC001-1D с 1 слотом и RC002-16 с 16 слотами.
|
|
Модем G.SHDSL RC1102-FE-4W
|
|
Передача Ethernet
|
Передача 10/100 мб/с по 2 витым медным парам
|
|
Скорость передачи
|
64 кб/с - 5696 кб/с по 1 паре
128 кб/с - 11392 кб/с по 2 парам
|
|
Управление
|
NNM система управления: диагностика, тест по обратной связи, мониторинг, отслеживание неполадок по линиям связи, поддержка BERT (Bit Error Rate Test)
|
|
Пропускная способность
|
N x 64 кб/с (где N= 1 - 89) по 1 паре
N x 128 кб/с (где N= 1 - 89).по 2 парам
|
|
Расстояние передачи
|
1 пара - 2304 кб/с - 0,4 мм медный провод с низким уровнем шумом -> 4 км
1 пара - 5696 кб/с - 0,4 мм медный провод с низким уровнем шумом -> 2 км
|
|
|
|
|
|
|
|
|
Спецификация
|
|
Интерфейс
|
1 Х 4 G.SHDSL порт
(RJ45)
1 FE порт (RJ45)
|
|
Модуль
|
91 x 50 x 152 мм
|
|
Шасси на 1 слот
|
:158 x 64 x 200 мм
|
|
3U шасси
|
440 x 131 x 410 мм
|
|
Мощность потребления
|
8 Вт
|
|
Условия работы
|
Температура: 0-45 С
Влажность: 5-95%
|
|
Условия хранения
|
Температура:-40-75 С
|
|
Стандарты
|
CE, UL
|
|
|
|
|
|
|
Применение
|
|
RC1106-FE-2W×8 - это G.SHDSL модем, который может быть использован как в соединении "один-к-одному", так в режиме агрегации. При соединении двух модемов передача FE может быть расширена с 1 пары до 8 пар медных проводов, полоса пропускания изменяется с 2,3 до 18,4 Мб/с. В режиме агрегации сочетание модемов RC1102-FE и агрегирующего модуля (SUB-ESW-2GE) в шасси RC006 позволяет собирать 8 FE с различных точек по медным проводам с полосой пропускания 2,3 Мб/с по отдельности и агрегировать сигналы в один GE порт. На одном шасси можно собрать 88FE. Управление и диагностика, локально и удаленно через SNMP порт шасси в режиме агрегации.
|
|

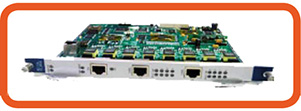

Модем G.SHDSL RC1106-FE-2Wx8
|
|
Главная особенность
|
Совместимость с ITU-T G.991.2 для G.SHDSLм
|
|
Скорость передачи
|
2,3 Мб/с по 2 проводам, 18,4 Мб/с по 16 проводам
|
|
Кодирование
|
TC-PAM 4 или TC-PAM 16)
|
|
Ethernet порт
|
1 FE порт, RJ45
10/100Мб/с auto-negotiation;
Auto-MDI/MDIX .
технология VLAN
802.1Q VLAN
VLAN ID (1-4095)
максимальный размер буфера 1536 байтов
broadcast storm control
Ethernet loopback detectation
|
|
loopback диагностика
|
поддержка G.shdsl port internal и external loopback
|
|
Управление
|
SNMP протокол или по ASCII разъему
|
|
Размеры
|
25*172*91 мм (Ш*В*Г)
|
|
Температура хранения
|
-40~+70 C
|
|
Температура работы
|
0~45 C
|
|
Влажность
|
5%~95%
|
|
|
|
|
|
|
|
|
Спецификация
|
|
Порт управления
|
Supervisory port RC1101
|
|
G.SHDSL порт
|
2 RJ45 порта
1 порт может быть разделен для 4 2-проводных G.shdsl
входов
|
|
Eth порт
|
10/100M auto-negotiation
|
|
Индикаторы
|
Power Supply
system status
G.shdsl port status
G.shdsl STU-C/STU-R
Ethernet port status
|
|
Стандарты & протоколов
|
IEEE802.3x full duplex
|
|
|
|
|
|
|
Применение
|
|

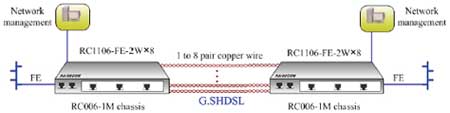

Режим соединения "точка-точка"

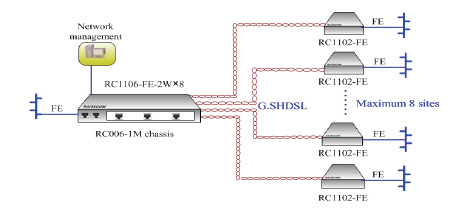

Режим соединения "один-ко-многим"

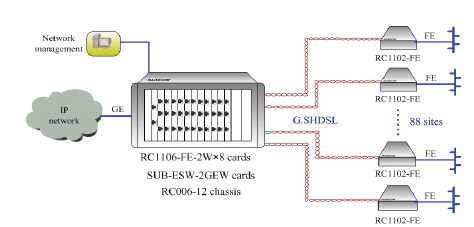

Режим агрегации
|
|
|
|
|
|
|
|
|
|
|
|
|
