ISCOM GPR01 GPON Remote Device
|
|
GPON относятся к системам с ограниченным бюджетом линии, где потери в среде передачи определяют допустимый коэффициент деления и охват сети. Технология RE (Reach Extension) предназначена для преодоления проблемы ограничения коэффициента оптического деления и расширения дальности передачи в PON-сетях. Задачами RE является применение активных устройство на сети PON, увеличивающих оптический бюджет линии, за счет чего повышается коэффициент деления и увеличивается дальность передачи.
Устройство ISCOM GPR01 использует преобразование оптико-электрическую технологию регенерации для реализации функций 3R, таким образом увеличивая оптический бюджет GPON системы. Устройство имеет небольшие габариты и может взаимодействовать с GPON системой Raisecom для расширения протяженности до 40 км.
|
|
ISCOM GPR01 GPON Remote Device
|
|
Особенности и преимущества
|
|
Поддержка усиления оптического сигнала GPONи прозрачная передача сервисов
|
|
Поддержка 3R
|
|
Расширение зоны покрытия и удлинение дистанции передачи до 40 км при использовании с Raisecom GPON системой
|
|
Поддержка гибкой структуры сети за счет каскадирования нескольких устройств в последовательном или параллельном режиме
|
|
Сокращение количества OLT устройств за счет расширения зоны охвата и доступного коэффициента деления
|
|
Простота установки и обслуживания
|
|
Поддерживает установку в любой точке сетевой архитектуры
|
|
|
|
Заметка
|
|
ISCOM GPR01 – активное устройство и требует питания 220V AC
|
|
Устройство требует настройки некоторых параметров на OLT (таких, как RRT)
|
|
Устройство используется совместно с GSFP-PX20DM-R или GSFP-PX20DM-RI (приобретается отдельно)
|
|
|
|
|
|
|
|
|
|
|
|
Спецификация
|
|
Максимальная передача
|
12000 байт
|
|
Емкость
|
128 Мб DDR2
32 Мб flash
16 Mbit Switch buffer
1К IGMP групп
|
|
Спецификация портов
|
1xBASE-FX порт;
1x1000BASE-X SFP:
|
|
Производительность
|
56 Гбит/с
|
|
Индикаторы
|
Power supply (flashing)
System (flashing)
10/100BASE-T: FDX, 100M
& LNK/ACT indicators.
1000BASE-X SFP: LNK/
ACT indicator
|
|
Габариты:
|
200(Ш)*130(В)*32(Г) (мм)
|
|
Напряжение питания
|
AC: 100/240V, DC: -36~-72V
|
|
Потребляемая мощность
|
≤10W при полной нагрузке
|
|
Вес
|
<3 Кг
|
|
Условия эксплуатации
|
Рабочая температура: от -10°С до 55 °С
Температура хранения: -40~60˚C
Влажность: от 10% до 90% (без конденсации)
|
|
Соответствие
|
CE сертификация, FCC class A
|
|
Поддерживаемые стандарты
|
IEEE802.1Q VLAN
802.3ad LAG
802.1ad QinQ
802.1ag CFM
802.1D STP
|
|
|
|
|
Передача
|
|
|
Поддерживаемые протоколы
|
GPON (ITU-T G.984.x)
|
|
Скорость исходящей связи
|
1.25 Gbit/s burst signals
|
|
Скорость входящей связи
|
2.5 Gbit/s continuous signals
|
|
Сетевые особенности
|
Support amplifying optical signals of any relay in the
|
|
GPON network.
|
|
|
Support cascading multiple amplifiers.
|
|
|
Совместимость
|
Support transparent transmission of services.
|
|
Расстояние передачи
|
Up to 40 km in cooperation with Raisecom GPON system
|
|
|
|
|
Параметры оптического интерфейса
|
|
|
OLT-side Rx sensitivity+A12:A51
|
-28 dBm
|
|
ONU-side Rx sensitivity
|
-28 dBm
|
|
OLT-side Tx optical power
|
0.5–5 dBm
|
|
ONU-side Tx optical power
|
1.5–5 dBm
|
|
|
|
|
Условия эксплуатации
|
|
|
Размеры
|
200 mm (Length) × 130 mm (Width) × 32 mm (Height)
|
|
Общее энергопотребление
|
≤ 10 W
|
|
Рабочее напряжение
|
12 VDC
|
|
Рабочий ток
|
1 A
|
|
Температура эксплуатации
|
-10°C to 55°C
|
|
Температура хранения
|
-40°C to 60°C
|
|
|
|
|
|
|

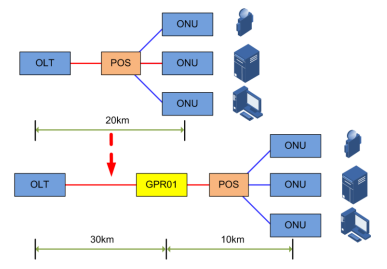

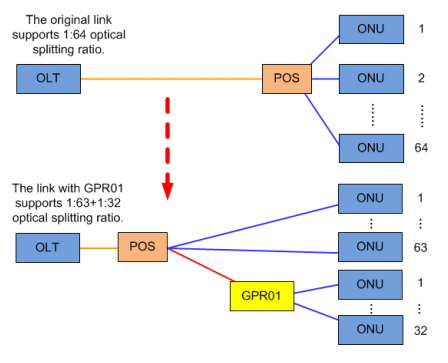

Применение
|
|
|
|
|
