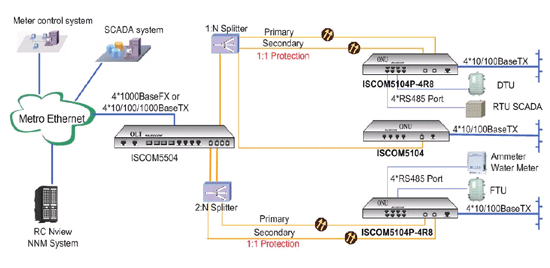

ISCOM5104P-4R8 представляет собой клиентское GEPON ONU устройство в металлическом корпусе и предназначено для установки в помещении пользователя с резервированием портов PON для uplink для промышленного Ethernet, а также пожарной и охранной сигнализации и мониторинга. Оборудование имеет 2 фиксированных одноволоконных порта GEPON и 4 порта 10/100 Base-T LAN с функциями L2 коммутатора, а также 4 порта RS-485 и порт RS-232 для подключения по консоли. Поддерживается VLAN, Q-in-Q, QoS, 8K MAC, ACL, Loopback Detection, STP/RSTP, MVR, IGMP Snooping, удаленное управление по Telnet\SNMP. ISCOM5104P-4R8 можно подключить к станционным OLT ISCOM5504, ISCOM5508, ISCOM5800E, ISCOM6800. Поддерживается встроенный блок питания AC 220 Вольт или встроенный блок питания DC -48 Вольт. ISCOM5104P-4R8 может использоваться для предоставления доступа в Интернет, сервисов IPTV и подключения VoIP-телефонов и построения сетей PON с дублированными портами GEPON.
|
|
Абонентский терминал ISCOM 5104P-4R8
|
|
MTU
|
1518, 1596 байт
|
|
Резерв
|
Dual-PON защита порта; защитное переключение PON соединения
|
|
RS485 порт
|
Скорость последовательного порта 300/1200/2400/4800/9600/19200 б/с
Режимы: 2-проводный half-duplex "точка-точка", "точка-многоточка"
|
|
Ограничение скорости порта
|
Ограничение скорости входного и выходного трафика на каждом порту, щаг 64кб/с
|
|
Контроль шторма
|
Поддержка контроля шторма broadcast, multicast и DLF согласно конфигурации PPS (packets per second)
|
|
Контроль потока
|
IEEE802.3x в full duplex; back pressure в half duplex
Head of Line
|
|
Таблица MAC адрессов
|
8K MAC адрессов
|
|
Multicast
|
IGMP Snooping V1/V2/V3
|
|
VLAN
|
IEEE802.1Q, 4K активных VLAN; VLAN stacking (Q-in-Q) и Rewriting
|
|
DBA
|
Поддержка Dynamic bandwidth allocation (DBA); 64кбит/с шаг управления
Диапазон распределения: 64кбит/с ~ макс.полоса пропускания
|
|
Диагностика соединения
|
Измерения соединения и диагностика PON сети
|
|
OAM
|
Поддержка IEEE802.3ah стандарта OAM
|
|
Сетевое/ Удаленное
управление
|
SNMP/Console
ONU устройства управляются удаленно
|
|
Статистика
|
Поддержка мониторинга и сбора статистической информации GEPON; конфигурация параметров мониторинга; управление по авариям
|
|
QoS
|
До 4 выходных очередей
Strict Priority forwarding scheme
Поддержка L2 - L4 пакетной фильтрации
|
|
|
|
|
|
|
|
|
|
|
|
Спецификация
|
|
PON интерфейс
|
2 PON порта
SFF оптический модуль
SC/PC разъем
Single mode single strand
1310 нм burst передача
1490 нм continuous прием
Симметричная передача 1.25Гб/с
10~20 км дистанция передачи
Индикаторы: LNK, ACT
|
|
Ethernet интерфейс
|
4*10/100M
Auto-negotiation поддержка
RJ45 разъем
Full/half duplex режим
Flow control
Auto MDI/MDI-X
100 м дистанция передачи
Indicators: LNK/ACT, 100M
|
|
Console порт
|
RJ45 разъем
9600 baud/s
8 data bits, 1 stop bit
No parity
No flow control
|
|
Low data
интерфейс
|
4* RS485 последовательный порт
Скорость:300~19200 б/с
Асинхронная передача
|
|
Вес
|
1.3 кг
|
|
Электропитание:
|
AC: 90~264В
DC: -36 ~ -72В
DC:+12В
DC:+24В
|
|
Габариты
|
260(Ш)*130(Г)*54(В) мм
|
|
Потребляемая мощность
|
10 Вт
|
|
Условия эксплуатации:
|
Рабочая температура: от 0°С до 55°С
Влажность: от 20% до 90% (без конденсации)
|
|
Соответствие:
|
CE Class A
EN 60950-1
UL 60950-1
|
|
|
|
|
Совместимость
|
|
Стандарты и протоколы
|
IEEE802.3-2002
IEEE802.3ah-2004
IEEE802.1p-2002
IEEE802.1Q-2003
RFC2011 SNMPv2
RFC2012 SNMPv2
RFC2013 SNMPv2
RFC2233
RFC2574
RFC2819
RFC3273
RFC3418
RS485
|
|
|
|
|
|
|
