Промышленный коммутатор 1U Gazelle S3028i-LF​

Инструкции
S3028i-LF
Индустриальный коммутатор Gazelle S3028i-LF
Поддержка стандартов IEEE1613 и IEC61850-3.
Широкий выбор моделей по набору портов и типу питания
Uplink: 4 порта GE RJ-45 или SFP или Combo
Downlink: до 24 портов GE или FE RJ-45 или  GE SFP
Возможность установки резервного блока питания при необходимости
Питание DC (24/48В) и комбинированное HIP (110DC / 220В AC)
Гарантия: 12 мес.
Узнать цену
Описание Подробные характеристики Модельный ряд Применение

Промышленный Ethernet-коммутатор Gazelle S3028i-LF специально разработан с учетом требований, предъявляемых к системам управления промышленной автоматикой, и может стабильно работать в течение длительного времени в неблагоприятных условиях. Линейка S3028i-LF представлена множеством моделей с широким выбором набора портов. Коммутаторы обладают высокой надежностью и управляемостью, обеспечивают стабильную передачу важных данных, поддерживают удаленное управление и могут взаимодействовать с интегрированной системой управления сетью Raisecom NView. У
Gazelle S3028i-LF обладает высокой устойчивостью к сложным условиям окружающей среды на промышленных площадках (включая механическую устойчивость, устойчивость  к климатическим условиям и к электромагнитным воздействиям) благодаря классу защиты IP40.
Устройство может быть оборудовано резервным источником питания для повышения отказоустойчивости, при этом обладая низким энергопотреблением. Среднее время наработки на отказ составляет более 35 лет, поэтому его можно широко использовать в электроэнергетике, в транспортной, угольной, нефтяной, металлургической, водоочистной и других отраслях промышленности.



Gazelle S3028i-LF

Производительность

56 Gbit/s / 41.66 Mpps для моделей с GE портами
5.6 Gbit/s / 4.17 Mpps для моделей с FE портами

Таблица MAC-адресов

8К MAC-адресов
Статический MAC-адрес и подавление MAC-flapping
Ограничение MAC на основе интерфейса

VLAN

4K VLAN
Protocol VLAN
Dot1Q и базовый QinQ
VLAN mapping

MTU

10 Кбайт

Надежность

ERPS (G.8032)
STP/RSTP/MSTP
BPDU protection, root protection
Определение петли
Link Aggregation
LACP
Резервирование интерфейса

IPv4

Static ARP
IP broadcast
DHCP клиент, сервер
DHCP Snooping
DAI, IPSG
Zero-configuration

IPv6

IPv6 клиент
IPv6 zero-caonfiguration
MLD Snooping
NTPv4

Мультикаст

500 L2 мультикаст адресов
IGMP v1/v2/v3 Snooping и MVR
IGMP proxy
IGMP filter

QoS/ACL

IPv4/IPv6 ingress ACL
Локальный приоритет/CoS/DSCP
Ограничение скорости порта
SP, WRR, DRR, SP+WRR и SP+DRR
SRED

Безопасность

Иерархическая структура пользователей
Защита пароля
IEEE802.1x
CPU protection
MAC/IP/Interface/VLAN binding
Secure MAC
Interface isolation

Управление

Консольный порт, сетевой порт управления
Графическое управление через Raisecom NView NMS
RMON
LLDP/LLDP-MED
Syslog
Dying gasp
Ping, tracert
NTP, SNTP
Interface loopback
Автоконфигурация
DDM
VCT



Спецификация

Питание

HIP:
100-240 VAC, 110/220 VDC
DC:
24/48VDC

Потребляемая мощность

<30Вт

Размеры

440x44x300мм

Условия эксплуатации

Рабочая температура: от -40°С до 85 °С
Влажность: от 5% до 90% (без конденсации)

Соответствие

CE сертификация, FCC class A

Поддерживаемые стандарты

IEEE 802.3
IEEE 802.3u for 100BaseT(X) and 100Base FX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
IEEE 802.3x for Flow Control
IEEE 802.1d for Spanning Tree Protocol
IEEE 802.1w for Rapid STP
IEEE 802.1q for VLAN Tagging
IEEE 802.1p for Quality of Service
IEEE 802.1X for Security
IEEE 802.3ad for Port Trunk with LACP
IEC61000 4 2 (ESD): ±8 kV contact discharge; ±15kV air discharge
IEC61000 4 3 (RS --): 10 V/m (80 1000 MHz)
IEC61000 4 4 (EFT): power cable, ±4 kV; data cable:± 4kV (5 kHz, 100
IEC61000 4 5 (Surge): power cable:CM±6kV/DM±6kV; data cable: CM±4kV
IEC61000 4 6 (RF CI): 10V (150kHz~80MHz)
IEC61000 4 8 (Power frequency magnetic field): 10A/m lasting; 300 A/m, 1s to 3 s
IEC61000 4 9 (Pulse magnetic field): 100A/m
IEC61000 4 10 (Damped oscillatory magnet field):10 A/m@1MHz
FCC Part 15/CISPR22 (EN55022): Class A
IEC61000 6 2 (universal industrial standard)
IEC60068 2 6 (anti vibration)
IEC60068 2 27 (anti shock)
IEC60068 2 32 (free fall)
IEC61850 3 (substation)
IEEE1613 (Electric Power Substations)



Спецификация устройств серии Gazelle S3028i-LF:

  • Gazelle S3028i-4GF-24GE-LF-HIP/D
  • Gazelle S3028i-4GF-24GE-LF-HIP/S
  • Gazelle S3028i 4GF-24GE-LF-DC/D
  • Gazelle S3028i 4GF-24GE-LF-DC/S

4 оптических интерфейса SFP 100/1000 Мбит/с, 24 электрических интерфейса 10/100/1000 Мбит/с, 1 консольный интерфейс и 1 ALM интерфейс
Типы питания:

  • HIP/D: два блока питания с номинальным входным напряжением 100–240 В переменного тока, 110/220 В постоянного тока.
  • HIP/S: один источник питания с номинальным входным напряжением 100–240 В переменного тока, 110/220 В постоянного тока.
  • DC/D: два источника питания с номинальным входным напряжением 24/48 В постоянного тока и диапазоном от 20 до 72 В постоянного тока.
  • DC/S: один источник питания с номинальным входным напряжением 24/48 В постоянного тока и диапазоном 20–72 В постоянного тока.
  • Gazelle S3028i-4X-24FE-LF-HIP/D
  • Gazelle S3028i-4X-24FE-LF-HIP/S
  • Gazelle S3028i-4X-24FE-LF-DC/D
  • Gazelle S3028i-4X-24FE-LF-DC/S

4 оптических интерфейса SFP 100Мбит/с, 24 электрических интерфейса 10/100 Мбит/с, 1 консольный интерфейс и 1 ALM интерфейс
Типы питания:

  • HIP/D: два блока питания с номинальным входным напряжением 100–240 В переменного тока, 110/220 В постоянного тока.
  • HIP/S: один источник питания с номинальным входным напряжением 100–240 В переменного тока, 110/220 В постоянного тока.
  • DC/D: два источника питания с номинальным входным напряжением 24/48 В постоянного тока и диапазоном от 20 до 72 В постоянного тока.
  • DC/S: один источник питания с номинальным входным напряжением 24/48 В постоянного тока и диапазоном 20–72 В постоянного тока.
  • Gazelle S3028i-4GX-16GE8GF-LF-HIP/D
  • Gazelle S3028i-4GX-16GE8GF-LF-HIP/S
  • Gazelle S3028i-4GX-16GE8GF-LF-DC/D
  • Gazelle S3028i-4GX-16GE8GF-LF-DC/S

 4 Combo интерфейса 100/1000 Мбит/с, 16 электрических интерфейсов 10/100/1000 Мбит/с, 8 оптических интерфейсов 100/1000 Мбит/с,  1 консольный интерфейс и 1 ALM интерфейс
Типы питания:

  • HIP/D: два блока питания с номинальным входным напряжением 100–240 В переменного тока, 110/220 В постоянного тока.
  • HIP/S: один источник питания с номинальным входным напряжением 100–240 В переменного тока, 110/220 В постоянного тока.
  • DC/D: два источника питания с номинальным входным напряжением 24/48 В постоянного тока и диапазоном от 20 до 72 В постоянного тока.
  • DC/S: один источник питания с номинальным входным напряжением 24/48 В постоянного тока и диапазоном 20–72 В постоянного тока.

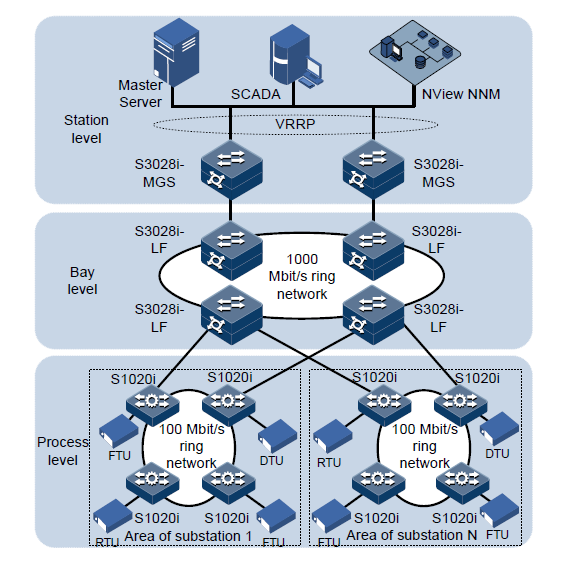

 Вариант применения 1
