Промышленный коммутатор Gazelle S1112i-PWR
Gazelle S1112i-PWR представляет собой управляемый промышленный коммутатор, применяемый для передачи данных в области интеллектуальных сетей (IEC 61850-3, IEEE 1613), транспорта (EN50121-4), энергетической и промышленной автоматизации. Избыточность и надежность сети гарантируется протоколами LACP, G.8032 ERPS (переключение менее <50 мс время). Так же в нем реализована поддержка широкого диапазона температуры (от -40С до +75С), грозозащита до 6000 вольт и уровень защиты от пыли IP30. Устройство поддерживает технологию POE (Power over Ethernet) для передачи питания на удаленные устройства по сетевому кабелю.
|
|
Gazelle S1112i-PWR
|
|
Видеообзор
|
|
|
|
Технические характеристики
|
|
POE (Power over Ethernet)
|
4 порта 802.3at или 8 портов 802.3af
|
|
Пылезащита
|
На уровне IP30
|
|
Защита от молнии
|
Поддерживается
|
|
Режим передачи
|
store-and-forward
Размер буфера:12 Mbit
|
|
Передача пакетов
|
MTU: 9K байт
DLF forward control
|
|
Ethernet
|
Таблица MAC адресов 16K
Поддержка 802.1Q VLAN до 4094
Поддержка QinQ
Поддержка зеркалирования портов N:1
|
|
IP сервисы
|
DHCP client/snooping/option82
IGMP snooping v1/v2/v3
Multicast filtering
|
|
Управление трафиком
|
Классификация по порту/VLAN/CoS (DSCP)
Поддержка SP (Strict Priority), WRR (Weighted Round Robin), WDRR, 8SP, 1SP+7WDRR/RR, 2SP+6WDRR/RR, 3SP+5WDRR/RR, 4SP+4WDRR/RR, 8WDRR/RR
До 4х очередей на порт
Flow statistics and flow-based mirroring
Ограничение скорости на порт/VLAN/CoS (DSCP)
|
|
Безопасность
|
RADIUS, TACACS+ PPPoE Agent dot1x, port protection Storm control (broadcast, multicast, DLF)
|
|
Надежность
|
Link aggregation group (LAG) до 14 групп по 8 портов в каждой группе
Балансировка нагрузки по source/destination IP и/или MAC
STP/RSTP/MSTP
G.8032 ERPS (переключение менее чем за 50мс)
IEC62439-6 защита кольца
Обнаружение петель (Loopback detection)
|
|
Ethernet OAM
|
IEEE 802.1ah EFM-OAM link management
Сообщение в случае сбоя питания Dying gasp
|
|
Система управления
|
Удаленное управление с помощью SNMP v1/v2c/v3, Telnet, CLI, SSH v1/v2
Console
GUI Web-интерфейс
Система управления Raisecom Nview NMS/EMS
KeepAlive, RMON, Syslog
Relay output alarm, Dry contact alarm
|
|
|
|
|
|
|
|
|
Спецификация
|
|
Интерфейсы
|
4*1000Base-FX (SFP)
8*100Base-TX (RJ45) 802.3af/at
SNMP/Console: 1*RJ45
1x1 S.P.D.T Relay Alarm Output
|
|
Габариты
|
С AC блоком питания: 177мм(Д)*155мм(Ш) *123мм(Г)
С DC блоком питания: 177мм(Д)*155мм(Ш) *98мм(Г)
|
|
Вес
|
2 кг
|
|
Крепления
|
На DIN-рейку, на стену, в стойку
|
|
Рабочая температура
|
от -40С до +75С
|
|
Температура хранения
|
от -40С до +85С
|
|
Влажность
|
от 5% до 95% (без конденсации)
|
|
Габариты:
|
90(В)*177(Ш)*155(Г) (мм)
|
|
Напряжение питания
|
AC: 110/220V (85V~264V)
DC: 48V (44V-57V)
|
|
Потребляемая мощность
|
≤ 15 Вт
|
|
Выходная мощность POE
|
<120Вт
|
|
Поддерживаемые стандарты
|
IEEE 802.1Q (VLAN)
802.1ad (QinQ)
802.1D (STP)
802.1w (RSTP)
802.1s (MSTP)
802.1p (QoS/CoS Priority)
802.1x (Security)
802.3ad (LAG)
802.1ah (EFM)
802.3x (Flow control)
1613(sub-station)
ITU-T G.8032 (ERPS)
IEC61000-4-2 (ESD)
61000-4-3 (RS)
61000-4-4 (EFT)
61000-4-5 (Surge)
61000-4-6(RF transmission)
61000-4-8 (Power frequency magnetic fields)
61000-4-9 (Pulsed magnet field)
61000-4-10 (Damped oscillation)
61000-4-12/18 (Shockwave)
61000-4-16 (Common-mode conduction)
61000-6-2 (General industrial standard)
60068-2-6 (Anti-vibration)
60068-2-27 (Shock resistance)
60068-2-32 (Free falling)
61850-3 (transformer substation)
FCC Part 15/CISPR22 (EN55022): Class A
In compliance with KEMA, CE and ROHS
|
|
|
|
|

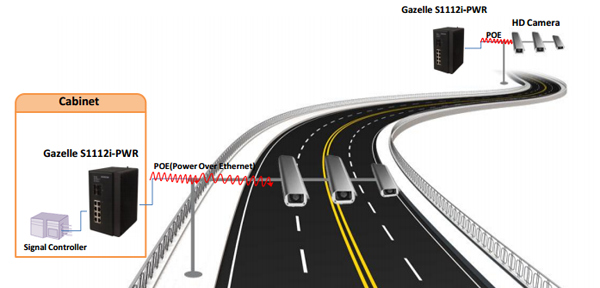

Применение
|
|
|
|
•
|
|
|
|
