Управляемый промышленный коммутатор с поддержкой PoE Gazelle S1000i-2GF-8GE-PWR-LI-DC48

Инструкции Информация для заказа коммутаторов Информация для заказа SFP модулей

Управляемый промышленный коммутатор с поддержкой PoE

8х10/100/1000Base-TX
2x100/1000 Mbit/s оптических интерфейса с автоопределением скорости
Поддержка PoE+
Защита от пыли IP40, поддержка температурного диапазона от -40 до +75C

Гарантия: 12 мес.

Узнать цену

Описание Подробные характеристики Применение

Gazelle S1000i-2GF-8GE-PWR-LI-DC48 это управляемый промышленный коммутатор с 8 портами 10/100/1000BASE-TX, 2 оптическими портами 100/1000 Mbit/s, разработанный для передачи данных в области интеллектуальных сетей (IEC 61850-3, IEEE 1613), транспорта (EN50121-4), энергетической и промышленной автоматизации. Коммутатор поддерживает технологию PoE, предназначенную для питания подключенных устройств, например, камер или беспроводных точек доступа. Поддерживает ведущие кольцевые технологии в индустрии, протоколы резервирования кольца (STP и G.8032 (ERPS)), обладает временем восстановления кольца менее 50мс. Gazelle S1000i-LI поддерживает удаленное управление и может работать с системой NView NNM для управления кластерами, обеспечивая тем самым полное управление сетью. Так же в коммутаторе реализован уровень защиты от пыли IP40. Устройство обеспечивает работу в разных погодных условиях и при больших температурных разбросах. Кроме того, оно применяет технологию рассеивания тепла с низким потреблением энергии и без использования вентилятора.

Высокая пропускная способность

1U, легко устанавливается в различные помещения, имеет безвентиляторное исполнение и обладает пропускной способностью до 176 Гбит/с; Downlink интерфейс: до 48х10/100/1000 Base-T электрических интерфейса; Uplink интерфейс: 4х1000 Mbit/s комбо интерфейса или 4х10 Гбит/с SFP+ интерфейса;

Высокая надежность

Поддержка STP, RSTP, MSTP и multi-RSTP Поддержка LACP и MLCAP Поддержка ITU-T G.8032 и время переключения менее 50мс. Поддержка dual-system и dual-configuration-file redudancy backup.

Различные гарантии безопасности

Поддержка IEEE 802.1x ACL на интерфейсах, поддежка различных протоколов AAA, например; Поддержка port secure MAC для защиты от атак нелегальных пользователей; Поддержка ACL и различных политик для контроля пересылки пакетов; Поддержка DHCPv4/v6 Snooping и Option 82/18/37 для защиты от DHCP атак; Поддержка DAI и IP Source Guard на основе DHCP таблиц для защиты от ARP и IP атак; Поддержка broadcast storm control и loop detection для обеспечения стабильности сети; Поддержка грозозашиты для питания и всех электрических интерфейсов Ethernet.

Индивидуальный QoS

Поддержка сложной классификации трафика Поддержка классификации трафика в соответствии с пользовательскими полями в пакете Поддержка различных алгоритмов обработки очередей, например, SP/WRP/SP+WRR/DRR/SP+DRR; Поддержка статистики трафика.

Готовность работы с IPv6

Соответствия требованиям сетей IPv6 и поддержка IPv6 удаленного управления через Telnet, HTTP ; Поддержка IPv6 ACL, DHCPv6 Snooping, RA Snooping и Option18-37 для обеспечения безопасности сети; Поддержка MLD Snooping для обеспечения мониторинга IPv6 multicast

OAM и SLA

Поддержка point-to-point IEEE802.3ah link monitoring; Поддержка end-to-end hardware IEEE802.1ag для реализации 3,3ms CC мониторинга; Поддержка SLA, Y.1731 и поддержка мониторинга производительности L2/L3 сети.

Управление системой

Поддержка RMON, Telnet и Web-интерфейса для повышения удобства работы с устройством; Поддержка автоматической конфигурации и загрузки. Администратор может поместить конфигурационный файл на заранее установленный TFTP-сервер для автоматической загрузки коммутатора, тем самым упрощая управление.

Gazelle S1000i-2GF-8GE-PWR-LI-DC48

Диапазон рабочих температур	-40 ~ +85C
Мощность PoE	240Вт
Пылезащита	На уровне IP40
Режим передачи	store-and-forward Размер буфера: 4 Mbit
Передача пакетов	MTU:10240 байт
Полоса пропускания	1–100 Mbit/s (100 Mbit/s interface) Шаг: 16 kbit/s Ограничение скорости (rate limit) для входящего и/или исходящего трафика Ограничение скорости на основе EtherType/Queue
Storm control	Broadcast storm control Multicast storm control Unicast storm control Control mode: bps
Агрегация линков	До 8 групп До 8 портов в каждой группе Поддержка балансировки нагрузки на основе SA, DA, SA XOR DA, SIP, DIP, SIP XOR DIP Manual link aggregation LACP link aggregation
Зеркалирование портов (port mirroring):	N:1 порт зеркалирование Поддерживает раздельную настройку зеркалирования для входящих и исходящих портов
Таблица MAC адресов	IEEE 802.1Q 8K MAC адресов Добавление/удаление MAC адресов Просмотр статистики MAC адресов Поиск MAC адресов Настройка порогового значения таблицы MAC адресов для порта : 1-8192
Multicast	511 multicast групп Static multicast group IGMP Snooping (V1,V2,V3) Multicast filtering & unknown multicast discard MVR
Spanning tree	STP, RSTP и MSTP 64 instances
Flow Control	IEEE 802.3x in full duplex mode Back pressure in half duplex mode
VLAN	IEEE 802.1Q VLAN 4K активных меток VLAN TPID
QinQ	Q-in-Q на порт
Digital Diagnostic	Диагностика SFP модулей
Port Loopback Detection	Порт отключается при обнаружении петли в сети и включается при устранении петли Настройка периодичности обнаружения петель
Ethernet кольцо	ERPS кольцо: ≤ 50 мс время восстановления Максимум 32 кольца, максимум 1024 устройства в каждом кольце
System Management	CLI Telnet, Console RMON Group 1,2,3 & 9 System log Alarm information in relay, Trap, or Syslog MIB NView NNM system
Автоконфигурация	Поддержка
Обновление ПО	Xmodem/FTP upgrade in BOOTROM FTP/TFTP (system & configuration files)
Scheduling	System task scheduling
Time Management	Timezone Time modification DST Синхронизация системного времени с помощью SNTP-клиента NTP
DHCP	DHCP Snooping DHCP Client/Server DHCP Option82
Error Tolerance & Redundancy	Сообщения по системным ошибкам Быстрое восстановление после серьезной ошибки
Фильтрация	Switch access IP packet filter
QoS	CoS to queue mapping DSCP to queue mapping Port priority override Port TRUST mode TRUST port priority TRUST CoS priority TRUST DSCP priority Global queue scheduling 8 очередей на порт SP WRR WRR weight range:1-125 SP+WRR 2SP+2WRR SP+3WRR
Безопасность подключения	Классификация пользователя и защита по паролю Связывание MAC адреса и порта Защита порта DOT1X anti-DoS
Routing Protocol	Static routing & default gateway
Maintenance	Debug information output PING (Packet Internet Groper) Telnet Client Trace route Port statistic Port dynamic statistic
Восстановление пароля	Поддерживается

Max Transmission	9K байт
Память	32 Мб SDRAM 8 Мб flash 4 Mbit Switch buffer 511 IGMP групп
Спецификация портов:	8х10/100/1000Base-TX 2x100/1000 Mbit/s оптических интерфейса с автоопределением скорости Консольный разъем RJ45
Производительность	12,8Гбит/с
Настройки последовательного порта	9,600bps/8bit/none parity/1 stop bit/none flow control
Управляющий порт	1 console (RJ45)
Индикаторы	Power supply (flashing) System (flashing) 10/100BASE-T: FDX, 100M & LNK/ACT indicators. 1000BASE-X SFP: LNK/ ACT indicator
Габариты:	80(В)150(Ш)121(Г) (мм)
Напряжение питания	DC: 48V
Потребляемая мощность	≤ 12 Вт (при полной нагрузке)
Вес	1.2 кг.
Условия эксплуатации	Температура хранения: от -40°С до 85 °С Рабочая температура: от -40°С до 75°С Влажность: от 5% до 95% (без конденсации)
Соответствие	CE сертификация, FCC class A
Поддерживаемые стандарты	IEEE 802.3 IEEE 802.3u for 100BaseT(X) and 100Base FX IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseSX/LX/LHX/ZX IEEE 802.3x for Flow Control IEEE 802.1d for Spanning Tree Protocol IEEE 802.1w for Rapid STP IEEE 802.1s for MSTP IEEE 802.1q for VLAN Tagging IEEE 802.1p for Quality of Service IEEE 802.1X for Security IEEE 802.3ad for Port Trunk with LACP IEC61000-4-2 (ESD): ±6 kV contact discharge; ±8 kV air discharge IEC61000-4-3 (RS-): 10 V/m (80–1000 MHz) IEC61000-4-4 (EFT): ±4 kV (power cable); ±4 kV (5 kHz, 100 kHz) (data cable) IEC61000-4-5 (Surge): CM ±6 kV/DM ±6 kV (power cable); CM ±4 kV (data cable) IEC61000-4-6 (Radio Frequency Conduction): 10V (150 kHz–80 MHz) IEC61000-4-8 (Power Frequency Magnetic Field): 10 A/m continuous; 300 A/m, 1–3s IEC61000-4-9 (Pulse Magnetic Field): 100 A/m IEC61000-4-10 (Damped Oscillation Magnetic Field): 10 A/m @ 1 MHz FCC Part 15/CISPR22 (EN55022): Class A IEC61000-6-2 (General industrial standards) IEC60068-2-6 (Anti-vibration) IEC60068-2-27 (Anti-shock) IEC60068-2-32 (Free falling) IEC61850-3 (transformer station) IEEE1613 (Substation) CE, FCC, ROHS.

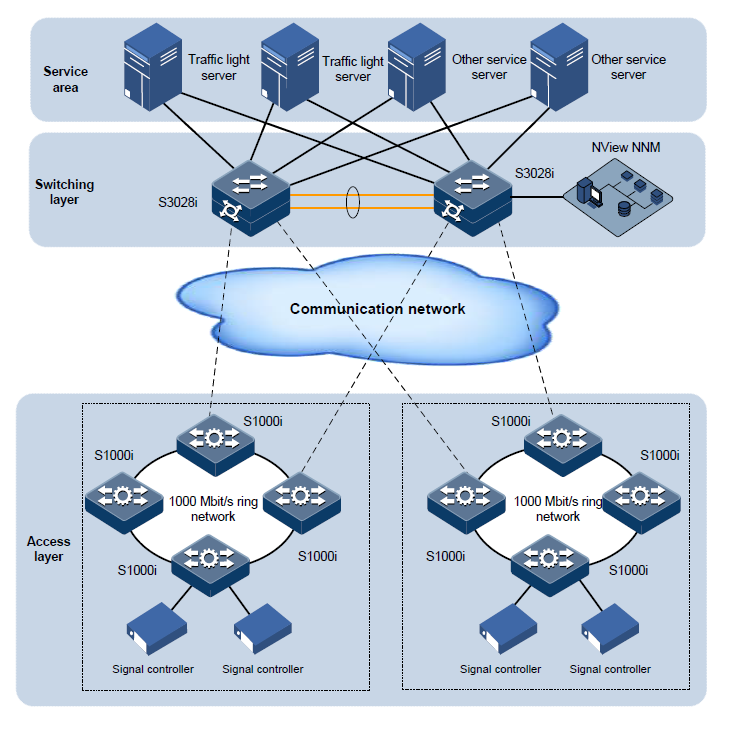

• Вариант применения 1
