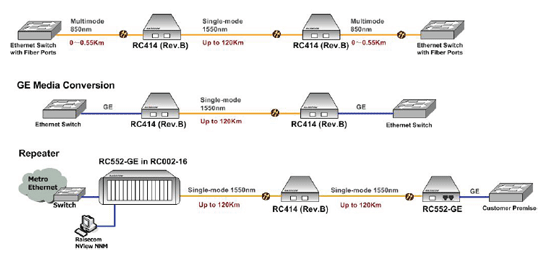

RC414 (Rev.B) - универсальный оптический медиаконвертер с SFP слотами для подключения как со стороны оператора, так и со стороны клиента. Используя включение различных SFP модулей, RC414 (Rev.B) позволяет выполнить преобразование длин волн, переключение с одноволоконной линии на двухволоконную линию, преобразование режимов single-mode/multi-mode, изменение расстояния передачи данных и даже пребразование передачи данных из медного порта GE в оптический порт при использовании медного GE SFP. Кроме этого, функция 3R (reshaping, reamplifying, retiming) для стандартных типов скоростей передач ( FE, GE, STM-1, STM-4, STM-16) и функция 2R (reshaping, reamplifying) для одного из типа скоростей передач позволяет медиаконвертеру RC414 выполнять роль повторителя, который принимает сигнал, его усиливает и передает дальше, что позволяет достичь больших расстояний передач данных.
Медиаконвертеры RC414 выполнены как модули для установки в шасси Raisecom RC001/RC002. Вместе с SNMP панелью управления RC001/2-NMS1 медиаконвертер полностью управляем с помощью графической оболочки программы управления Raisecom NView NNM.
|
|
Порт клиента
|
SFP слот для оптического или медного SFP модуля
|
|
Порт линии
|
SFP слот для оптического SFP модуля
|
|
Диапазон скоростей доступа
|
4Мб/с ~ 2.5Гб/с
включая стандарт FE 100Мб/с
STM-1 155Мб/с
STM-4 622Мб/с
GE 1Гб/с
STM-16 2.5Гб/с
|
|
I2R/3R
|
2R (reshaping, reamplifying) для всех типов скоростей доступа
3R (reshaping, reamplifying, retiming) для стандартных скоростей передач
|
|
ALS
|
Поддержка (оптический SFP)
|
|
Fault Pass Through
|
линия -> клиент
клиент -> линия
|
|
SFP управление
|
SFP сбор информации
SFP цифровая диагностика
|
|
Шасси
|
1-слотовое управляемое RC001-1M
2-слотовое управляемое RC001-2M
4-слотовое управляемое RC002-4
16-слотовое RC002-16 с SNMP платой управления RC001/RC002-NMS1
шасси без управления: RC001-1, RC001-4, RC002-16
|
|
Графическое управление
|
Установка в шасси RC001/RC002 с SNMP платой управления позволяет управлять медиаконвертер с помощью графической программы управления Raisecom NView NNM system.
|
|
|
|
|
|
|
|
|
Спецификация
|
|
Порт
|
Клиент:
SFP слот, оптический или медный SFP
Линия оператора:
SFP слот, оптика
|
|
Размер
|
25x91x170мм (ВxШxГ)
|
|
Вес
|
0.5 кг
|
|
Напряжение питания
|
power supplied by RC001/RC002 series chassis
AC: 100~240V
DC: -48V
|
|
Мощность потребления
|
4Вт
|
|
Условие работы
|
Температура: 0~45 С
Влажность: 5~90%
|
|
Условие хранения
|
Temp: -40~80 centigrade
|
|
|
|
|
|
|
