Стекирование ISF на коммутаторах Raisecom ISCOM S3600
В современных сетевых инфраструктурах, особенно на уровне распределения, высокая доступность, масштабируемость и простота управления играют ключевую роль. Для решения этих задач производители сетевого оборудования предлагают различные технологии, среди которых стекирование занимает особое место. В данной статье мы рассмотрим технологию стекирования ISF (Intelligent Stacking Fabric) на коммутаторах Raisecom ISCOM S3600.
Стекирование ISF — это технология, позволяющая объединить несколько физических коммутаторов Raisecom ISCOM S3600 в один логический коммутатор. Это достигается путём выделения физических портов в stack port и соединения коммутаторов через эти порты. В результате образуется единая система управления, что значительно упрощает настройку и мониторинг сети.
Принцип работы ISF заключается в следующем:
- Объединение в стек: Коммутаторы соединяются друг с другом через порты стекирования, образуя кольцевую или линейную топологию.
- Выбор мастера: Один из коммутаторов выбирается в качестве мастера, который управляет работой всего стека.
- Синхронизация конфигурации: Мастер синхронизирует свою конфигурацию с остальными членами стека, обеспечивая единую политику работы сети.
Преимущества стекирования ISF на уровне распределения сети
Использование стекирования ISF на коммутаторах Raisecom ISCOM S3600 предоставляет ряд значительных преимуществ на уровне распределения сети:
- Повышение отказоустойчивости: В случае выхода из строя одного из коммутаторов стека, остальные продолжают работу, обеспечивая непрерывность сервисов.
- Увеличение пропускной способности: Объединение нескольких коммутаторов в стек позволяет увеличить общую пропускную способность сети.
- Упрощение управления: Управление стеком осуществляется как единым устройством, что значительно упрощает настройку и мониторинг.
- Масштабируемость: Стекирование позволяет легко добавлять новые коммутаторы в сеть, увеличивая её ёмкость по мере необходимости.
- Гибкость: ISF поддерживает различные топологии стекирования, что позволяет адаптировать сеть под конкретные требования.

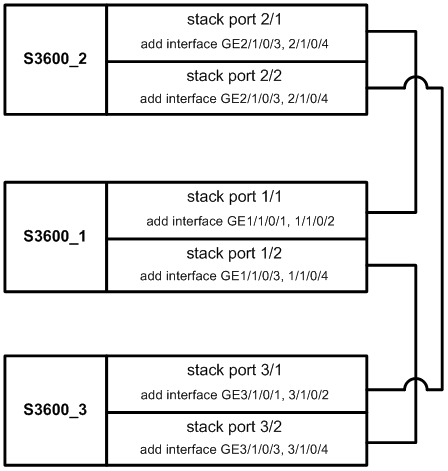

Ниже рассмотрим пример настройки трех коммутаторов S3600 для стекирования в кольце.
В каждый stack port добавляется по 2 физических гигабитных порта. Таким образом возникает отказоустойчивость физических линков, кроме того за счет кольцевой топологии выход из строя любого коммутатора не будет приводить к нарушению стека.
Для корректной работы ISF на всех коммутаторах должна совпадать версия ПО. На каждом из коммутаторов перед соединением в стек настраивается member-id. Он должен быть индивидуальным у каждого из устройств. В дальнейшем он будет указывать в общей конфигурации, какому из коммутаторов принадлежит тот или иной порт. Так порты коммутатора с member-id 3 будут нумероваться 3/1/0/1-3/1/0/30.
S3600_1(config)#hvs member-id 1
S3600_2(config)#hvs member-id 2
S3600_3(config)#hvs member-id 3
После это необходимо настроить stack порты на коммутаторах.
На первом коммутаторе:
S3600_1(config)#interface stack-port 1
S3600_1(config-stack-port-1)#add interface ge 1/0/1
S3600_1(config-stack-port-1)#add interface ge 1/0/2
S3600_1(config-stack-port-1)# interface stack-port 2
S3600_1(config-stack-port-2)#add interface ge 1/0/3
S3600_1(config-stack-port-2)#add interface ge 1/0/4
На втором коммутаторе:
S3600_2(config)#interface stack-port 1
S3600_2(config-stack-port-1)#add interface ge 1/0/1
S3600_2(config-stack-port-1)#add interface ge 1/0/2
S3600_2(config-stack-port-1)# interface stack-port 2
S3600_2(config-stack-port-2)#add interface ge 1/0/3
S3600_2(config-stack-port-2)#add interface ge 1/0/4
На третьем коммутаторе:
S3600_3(config)#interface stack-port 1
S3600_3(config-stack-port-1)#add interface ge 1/0/1
S3600_3(config-stack-port-1)#add interface ge 1/0/2
S3600_3(config-stack-port-1)# interface stack-port 2
S3600_3(config-stack-port-2)#add interface ge 1/0/3
S3600_3(config-stack-port-2)#add interface ge 1/0/4
Далее коммутаторы переводятся в режим работы в стеке.
S3600_1(config)#hvs mode stack
S3600_2(config)#hvs mode stack
S3600_3(config)#hvs mode stack
После перезагрузки соединенные устройства начнут переговоры, на которых выберут master. Один из stack портов этого коммутатора (в топологии кольцо) будет переключаться в режим block, аналогично принципу работы кольцевых протоколов, таких как STP или ERPS.
S3600_3#show run
!System running configuration:
!version RESP V7.02.10
!1970/01/03 01:30:20
!
hostname S3600_3
!
vlan 1
!
line console 1
login authentication password
enable authentication none
!
interface meth 0/0/0
ip address 192.168.0.1/24
!
interface stack-port 1/1
!
interface stack-port 1/2
!
interface stack-port 2/1
!
interface stack-port 2/2
!
interface stack-port 3/1
!
interface stack-port 3/2
!
interface ge 1/1/0/1
join stack-port 1/1
!
interface ge 1/1/0/2
join stack-port 1/1
!
interface ge 1/1/0/3
join stack-port 1/2
!
interface ge 1/1/0/4
join stack-port 1/2
!
interface ge 1/1/0/5
!
…
!
interface 10ge 1/1/0/30
!
interface ge 2/1/0/1
join stack-port 2/1
!
interface ge 2/1/0/2
join stack-port 2/1
!
interface ge 2/1/0/3
join stack-port 2/2
!
interface ge 2/1/0/4
join stack-port 2/2
!
interface ge 2/1/0/5
!
…
!
interface 10ge 2/1/0/30
!
interface ge 3/1/0/1
join stack-port 3/1
!
interface ge 3/1/0/2
join stack-port 3/1
!
interface ge 3/1/0/3
join stack-port 3/2
!
interface ge 3/1/0/4
join stack-port 3/2
!
…
!
interface 10ge 3/1/0/30
!
!end
S3600_3#show hvs member
NOTE: '*' indicates the device is myself
SysId Role/ConfRole State/Pri Mac Uptime
--------------------------------------------------------------------------------
1 slave/ no done/1 a86d:5f7d:2b5b 1d:00h:14m:56s
2 slave/no done/1 a86d:5f7d:2b58 1d:00h:00m:07s
* 3 master/no done/1 a86d:5f7d:2b4f 1d:17h:32m:43s
--------------------------------------------------------------------------------
S3600_3#show hvs int
Interface LinkState Status Hops ProtoState(L/P) KeepAlive(L/P) MemberPorts
--------------------------------------------------------------------------------------------------------------
stack-port-3/1 up forward 2 up/up 5/5 ge-3/1/0/1, ge-3/1/0/2
stack-port-3/2 up block 2 up/up 5/5 ge-3/1/0/3, ge-3/1/0/4
--------------------------------------------------------------------------------------------------------------
В заключение, стекирование ISF на коммутаторах Raisecom ISCOM S3600 представляет собой эффективное решение для построения надёжных, масштабируемых и легко управляемых сетей на уровне распределения.
