Настройка стекирования ISF
В современных сетях важную роль играет надежность устанавливаемых решений, что часто достигается за счет использования нескольких устройств. Однако при этом возникает проблема, что каждое из них приходится настраивать по отдельности. Поэтому часто для упрощения конфигурации используют технологию виртуализации сетевых элементов.
ISF представляет собой технологию виртуализации для коммутаторов. Он объединяет несколько устройств в одно. В этом случае, он объединяет аппаратные и программные возможности обработки нескольких коммутаторов и обеспечивает согласованную работу, единообразное управление и бесперебойное обслуживание нескольких устройств.

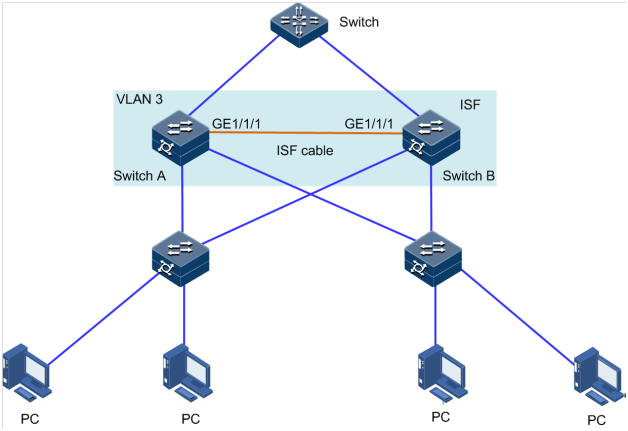

Типичная реализация стека ISF представлена на схеме. Коммутаторы ISCOM5600-EI A и B, расположенные на уровне распределения, объединяются в кластер.
Рассмотрим настройку ISF.
В первую очередь настраиваем параметры ISF, использующиеся при согласовании кластера.
Выбираем приоритет ISF, мастером станет устройство с большим приоритетом.
Для коммутатора A указываем
5600A(config)#isf priority 12
Для коммутатора B указываем
5600B(config)#isf priority 26
Выбираем номер unit, у устройств в стеке они должны различаться.
Для коммутатора A указываем
5600A(config)#isf renumber 1
Для коммутатора B указываем
5600B(config)#isf renumber 2
Добавляем в ISF интерфейс физический порт, через который будут объединены коммутаторы.
Аналогично для обоих коммутаторов
interface isf-port 1/1/1
isf port-group gigaethernet 1/1/1
После этого переключаем оба коммутатора в режим ISF
5600B#config
5600B(config)#isf mode isf
next unit is: 9, please input 'yes':yes
This configuration will go into effect after reboot, Please input 'yes'
to reboot:yes
Will you change start-config ? please input 'yes' to change:yes
После перезагрузки мы увидим, что у коммутаторов изменился hostname. Теперь коммутатор B (master) называется 5600B_2, а коммутатор A (backup) называется 5600B_1, в соответствии со своим unit number.
Также, подключившись к любому из двух коммутаторов, мы сможем использовать все ресурсы устройств, входящих в кластер. Например, сможем настроить любой порт, который теперь будет именоваться на основании unit number.
5600B_1(config)#interface gigaethernet
gigaethernet1/1/1
gigaethernet1/1/2
gigaethernet1/1/3
gigaethernet1/1/4
gigaethernet1/1/5
gigaethernet1/1/6
gigaethernet1/1/7
gigaethernet1/1/8
gigaethernet1/1/9
gigaethernet1/1/10
gigaethernet1/1/11
gigaethernet1/1/12
gigaethernet1/1/13
gigaethernet1/1/14
gigaethernet1/1/15
gigaethernet1/1/16
gigaethernet1/1/17
gigaethernet1/1/18
gigaethernet1/1/19
gigaethernet1/1/20
gigaethernet1/1/21
gigaethernet1/1/22
gigaethernet1/1/23
gigaethernet1/1/24
gigaethernet2/1/1
gigaethernet2/1/2
gigaethernet2/1/3
gigaethernet2/1/4
gigaethernet2/1/5
gigaethernet2/1/6
gigaethernet2/1/7
gigaethernet2/1/8
gigaethernet2/1/9
gigaethernet2/1/10
gigaethernet2/1/11
gigaethernet2/1/12
gigaethernet2/1/13
gigaethernet2/1/14
gigaethernet2/1/15
gigaethernet2/1/16
gigaethernet2/1/17
gigaethernet2/1/18
gigaethernet2/1/19
gigaethernet2/1/20
gigaethernet2/1/21
gigaethernet2/1/22
gigaethernet2/1/23
gigaethernet2/1/24
gigaethernet1/0/1
5600B_1(config)#interface gigaethernet 2/1/2
5600B_1(config-gigaethernet2/1/2)#
Текущие параметры ISF можно найти в выводе команд:
5600B_1(config)#show isf topo
isf topo change count:1
isf run time:0 (min)
topology type:Link
SrcMac DestMac SrcPort DestPort State
_______________________________________________________________________________________
a8:6d:xx:xx:47:e1 a8:6d:xx:xx:47:7e ISF2/1/1 ISF1/1/1 ACTIVE
5600B_1(config)#show isf
MODE: ISF mode
ISF MAC: a8:6d:xx:xx:47:e1
_________________________________________________________________________________________________________________
isf-port2/1/1
gigaethernet2/1/1
Number Mac Address Domain Unit Priority Role Stk Time Version
_________________________________________________________________________________________________________________________
0 a8:6d:xx:xx:47:e1 0 2 26 master 0h:10m:18s 5
1 a8:6d:xx:xx:47:7e 0 1 12 backup 0h:10m:18s 5
5600B_1(config)#show isf configuration
Logic Port Phy Port State
___________________________________________________________________________________________________________
Isf-port1/1/1 gigaethernet1/1/1 USED
Isf-port2/1/1 gigaethernet2/1/1 USED
Mac Address Current work Mode Next work mode Domain Current unit Next unit Priority
___________________________________________________________________________________________________________
a8:6d:xx:xx:47:e1 ISF ISF 0 2 2 26
a8:6d:xx:xx:47:7e ISF ISF 0 1 1 12
В случае, если в ISF интерфейс входит несколько физических портов, дополнительные линки будут считаться резервными. При разрыве основного линка, будет использоваться резервный. После восстановления обрыва, если нет дополнительных настроек переключения, использующийся линк останется основным, а восстановленный станет резервным.
5600B_2#show isf configuration
Logic Port Phy Port State
___________________________________________________________________________________________________________
Isf-port1/1/1 gigaethernet1/1/1 USED
gigaethernet1/1/2 UP
Isf-port2/1/1 gigaethernet2/1/1 USED
gigaethernet2/1/2 UP
Mac Address Current work Mode Next work mode Domain Current unit Next unit Priority
___________________________________________________________________________________________________________
a8:6d:xx:xx:47:e1 ISF ISF 0 2 2 26
a8:6d:xx:xx:47:7e ISF ISF 0 1 1 12
5600B_2#
1970-1-1,10:27:03, gigaethernet2/1/1 Link change to Down.
1970-1-1,10:27:03, gigaethernet1/1/1 Link change to Down.
1970-01-01,10:27:03.075 MIB2 LINK-3-LINK_D:unit2: gigaethernet2/1/1 Link Down
1970-01-01,10:27:03.086 MIB2 LINK-3-LINK_D:unit2: gigaethernet1/1/1 Link Down
5600B_2#show isf configuration
Logic Port Phy Port State
___________________________________________________________________________________________________________
Isf-port1/1/1 gigaethernet1/1/1 DOWN
gigaethernet1/1/2 USED
Isf-port2/1/1 gigaethernet2/1/1 DOWN
gigaethernet2/1/2 USED
Mac Address Current work Mode Next work mode Domain Current unit Next unit Priority
___________________________________________________________________________________________________________
a8:6d:xx:xx:47:e1 ISF ISF 0 2 2 26
a8:6d:xx:xx:47:7e ISF ISF 0 1 1 12
5600B_2#
1970-1-1,10:27:32, gigaethernet1/1/1 Link change to Up.
1970-01-01,10:27:32.242 MIB2 LINK-5-LINK_U:unit2: gigaethernet1/1/1 Link UP Speed 1000M
1970-1-1,10:27:32, gigaethernet2/1/1 Link change to Up.
1970-01-01,10:27:32.801 MIB2 LINK-5-LINK_U:unit2: gigaethernet2/1/1 Link UP Speed 1000M
show isf configuration
Logic Port Phy Port State
___________________________________________________________________________________________________________
Isf-port1/1/1 gigaethernet1/1/1 UP
gigaethernet1/1/2 USED
Isf-port2/1/1 gigaethernet2/1/1 UP
gigaethernet2/1/2 USED
Mac Address Current work Mode Next work mode Domain Current unit Next unit Priority
___________________________________________________________________________________________________________
a8:6d:xx:xx:47:e1 ISF ISF 0 2 2 26
a8:6d:xx:xx:47:7e ISF ISF 0 1 1 12
На этом базовая настройка ISF завершена.
Таким образом мы рассмотрели способ настройки виртуализации на базе коммутаторов Raisecom ISCOM5600-EI.
