Настройка iTN221 для передачи E1 по SDH

Передача потоков E1 через сеть SDH является одной из основных функций мультиплексора iTN221. На базе этого функционала также строится передача любых низкоскоростных сервисов, таких как E&M, FXS/FXO, RS232, т.к. сервисные каналы сначала упаковываются во внутренние интерфейсы E1 и только потом мультиплексируются в STM.

В одной из предыдущих статей мы рассматривали использование цепочки SDH мультиплексоров для передачи потока E1 в кольце SDH.

Сейчас мы подробнее остановимся на описании настройки SDH мультиплексора iTN221 для мультиплексирования нескольких потоков E1 и передачи их по оптическому каналу STM-1 / STM-4 в топологии «точка-точка».

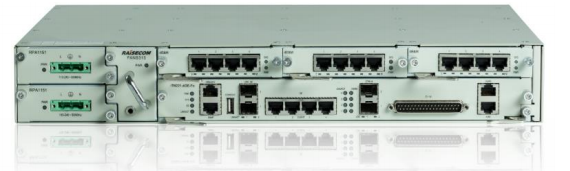

iTN221 является мультисервисным мультиплексором и способен передавать до 20 потоков E1.

В базовой конфигурации iTN221 имеет разъем DB37 для передачи 8 потоков E1. В комплекте прилагается кабель E1 с коннекторами RJ-45. Также мультиплесор имеет 3 свободных слота для установки карт расширения. В каждый слот может быть установлена карта на 4 потока E1.

STM порты устройства поддерживают режимы работы STM-1 (155Мбит/с) и STM-4 (622Мбит/с).

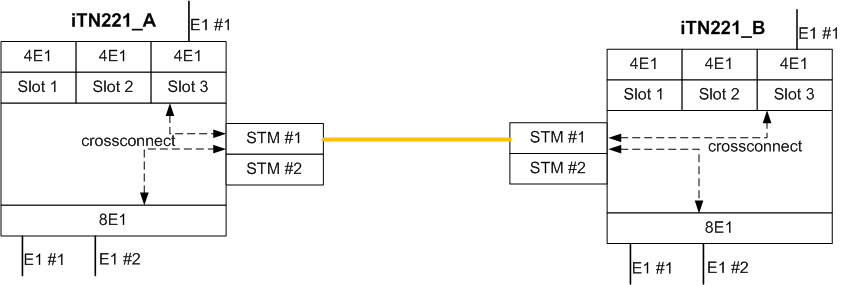

В приведенном ниже примере будем передавать потоки E1 #1 и #2 с фронтального интерфейса мультиплексора и поток E1 #1 и с платы расширения 4E1, установленной в слот №3. Порт STM будет настроен в режиме STM-1.

Этапы настройки.

1. Настройка интерфейсов.

Интерфейсы настраиваются аналогично на обоих устройствах.

Настроим для интерфейса STM #1 режим работы STM-1.

iTN221_A(config)#sdh-type stm1-opt

Настроим для интерфейсов E1 режим unframed PCM-31.

iTN221_B(config)#interface e1 2

iTN221_B(config-e12)#frame-mode unframed

iTN221_B(config-e12)#pcm-mode pcm31



2. Настройка синхронизации.

Настроим iTN221_A в качестве источника синхронизации. Для этого укажем источником синхронизации SDH системный генератор, источником синхронизации E1 – SDH интерфейс.

iTN221_A(config)#clock sdh primary system secondary internal

iTN221_A(config)#clock e1 1 source sdh_e1 1



iTN221_B будет получать синхронизацию с iTN221_A по интерфейсу STM #1. Синхронизация E1, также, как и на iTN221_A, будет браться с SDH.

iTN221_B(config)#clock sdh primary sdh 1 secondary sdh 2

iTN221_B(config)#clock e1 1 source sdh_e1 1



3. Настройка кроссконнектов.

Кроссконнект E1 в STM настраивается одинаково на обоих устройствах.

iTN221_A(config)#crossconnect source e1 0/1 sink inner-e1 0/21 signal twoway

iTN221_A(config)#crossconnect source e1 0/2 sink inner-e1 0/20 signal twoway

iTN221_A(config)#crossconnect source e1 3/1 sink inner-e1 0/19 signal twoway



iTN221_A(config)#crossconnect vc12 source  0/1/1  sink  0/16/61 twoway

iTN221_A(config)#crossconnect vc12 source  0/1/2  sink  0/16/40 twoway

iTN221_A(config)#crossconnect vc12 source  0/1/3  sink  0/16/19 twoway



4. Проверка конфигурации

Корректность настройки синхронизации на интерфейсах STM проверим по j-байтам. Отправленные с одного устройства и полученные на другом j-байты должны совпадать.

iTN_A(config)#show clock-info

SDH current clock   : primary

SDH primary clock   : system

SDH secondary clock : internal

DXC current clock   : primary

DXC primary clock   : system

DXC secondary clock : system

E1_1 clock source   : sdh_e1_1

E1_2 clock source   : e1_port2

BITS cable mode     : 120ohm



iTN221_B(config)#show clock-info

SDH current clock   : primary

SDH primary clock   : sdh1

SDH secondary clock : sdh2

DXC current clock   : primary

DXC primary clock   : system

DXC secondary clock : system

E1_1 clock source   : sdh_e1_1

E1_2 clock source   : e1_port2

BITS cable mode     : 120ohm



iTN_A(config)#show interface stm4-opt 1

   interface:sdh1 status :up description: SLOT-0 SDH-1

   line code is: CMI

   line type is: SDH LongSingeMode

   Optical Module type is: OTHER-TYPE

   loopback: none

Regenerator Section:

   RS exc-threshold       :3     RS sd-threshold        :6

   RS es-threshold        :900   RS ses-threshold       :900

   RS day es-threshold    :86400 RS day ses-threshold   :86400

   RSTIM Insert msais Enable: DISABLE

   j0 mode: sixteen-byte

   j0 transmit: Raisecom-Opcom

   j0 expected: Raisecom-Opcom

   j0 received: Raisecom-Opcom

Multiplex Section:

……

PORT-1 VC4-1:

   sdh 1/1 vc12 1  j2 transmit: Raisecom-Opcom

   sdh 1/1 vc12 1  j2 expected: Raisecom-Opcom

   sdh 1/1 vc12 1  j2 received: Raisecom-Opcom

…..



Настройку синхронизации E1 проверяем по наличию ошибок на интерфейсе. О корректной настройке говорит статус no-alarm.

iTN221_B(config)#show interface e1 1

  Interface ID: 1

  Interface Descr: slot0-e1-1

  PortSendcode: e1HDB3

  Interface type: unbalance

  LoopbackConfig config: no Loopback

  LoopbackConfig status: no Loopback

  E1 port type config: unbalance

  E1 port type status: unbalance

  Frame mode config: framed

  Frame mode status: framed

  PCM mode config: PCM30

  PCM mode status: PCM30

  CRC4 sync config: enable

  CRC4 sync status: enable

  Management channel config: use SA4

  Management channel status: use SA4

  Sub device baud rate config: 2400

  Sub device baud rate status: 2400

  Sub device wait time config: 10(*1s)

  Sub device wait time status: 10(*1s)

  LineStatus: noAlarm

  Bert config: disable

  Bert status: disable

  CRC: enable

  CRC status: enable

Проверим настроенные кроссконнекты.

iTN221_B(config)#show running-config | include crossconnect



 System current configuration:

crossconnect batch-mode active

crossconnect vc12 source  0/1/1  sink  0/16/61

crossconnect batch-mode inactive

crossconnect source e1 0/1/1 sink inner-e1 0/21/1 signal twoway

crossconnect source e1 0/2/1 sink inner-e1 0/21/2 signal twoway

crossconnect source e1 3/1/1 sink inner-e1 0/21/3 signal twoway



На этом конфигурация завершена. Два SDH-мультиплексора iTN221 в топологии точка-точка настроены для передачи E1 сервисов.
