Увеличение зоны охвата GPON сети с помощью регенератора оптического сигнала ISCOM GPR01

GPON – распространенный в наши дни стандарт построения пассивной оптической сети. Каждый оптический порт GPON OLT способен обеспечивать подключение до 128 абонентов на скорости 2,5/1,25 Гбит/с.

Помимо числа абонентов и скорости подключения, важной характеристикой пассивной оптической сети является максимальная дальность передачи в линии между оборудованием оператора OLT и оборудованием клиента ONT. Для GPON типовое расстояние передачи до абонента составляет 20 км. На практике это расстояние также сокращается  за счет потерь, вызванных  незначительными физическими дефектами волоконно-оптических линий связи, сваркой, установленными оптическими делителями. Для GPON допустимые потери оптической мощности от оператора до абонента составляют в среднем 28дБ. Сплиттеры же, например, вносят потери от 4,3 дБ до 25,5дБ в зависимости от коэффициента деления. Достаточно часто возникает необходимость подключения сплиттеров последовательно (каскадом). В этом случае потери будут складываться.

Для увеличения дистанции передачи необходимо ввести в линию связи новый элемент, который будет обеспечивать восстановление сигнала по мощности. Для этих целей и используется GPON регенератор ISCOM GPR01.

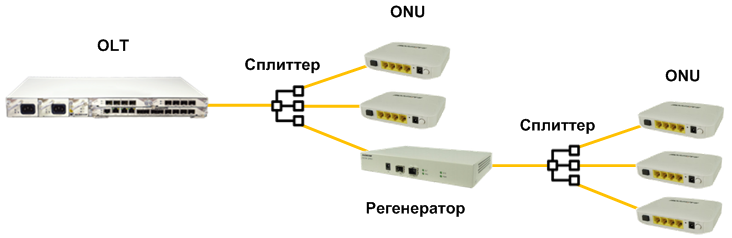

Ниже представлена общая схема решения  с использованием регенератора GPON.

ISCOM GPR01 использует оптико-электрическую технологию регенерации для реализации функций 3R, тем самым увеличивая оптический бюджет GPON сети. Устройство  имеет небольшие габариты и может взаимодействовать с GPON системой Raisecom и других производителей  для расширения протяженности сети до 40 км. Следует отметить, что это активное устройство и в отличии от других промежуточных элементов PON  требует подключения к сети электропитания.

GPR01 выполнен в компактном металлическом корпусе. Имеет разъем для подключения адаптера питания 12В, слот для установки SFP модуля и оптический разъем SC/PC,  предназначенный для подключения в направлении головного устройства OLT. В SFP слот устанавливается  оптический модуль GPON SFP (например GSFP-CLDDM-R) для подключения в направлении ONT устройств.

При внедрении регенератора на сети дополнительно может потребоваться настройка OLT в части увеличения значения round-trip time (RTT).

Важной особенностью, на которую необходимо обращать внимание при монтаже GPR01, является необходимость учитывать чувствительность приемников и мощности лазеров. В случае GPR01 для обоих интерфейсов оптическая мощность на входе не должна превышать уровня -8дБм. В противном случае возникает перегрузка, при которой может быть поврежден трансивер.

Для удобства диагностики оборудование снабжено индикаторами, демонстрирующими доступность ONU и OLT в GPON сети.

Таким образом, GPON регениратор GPR01 позволяет сократить издержки оператора связи за счет подключения на один порт OLT дополнительных абонентов даже в случае низкого уровня оптического сигнала.
