Внедрение сервисов FXS/FXO и E&M на PCM мультиплексоре
В данной статье рассматривается пример настройки канала E1 для передачи сервиса FXS между двумя узлами доступа на базе PCM оборудования Raisecom RC3000-15.

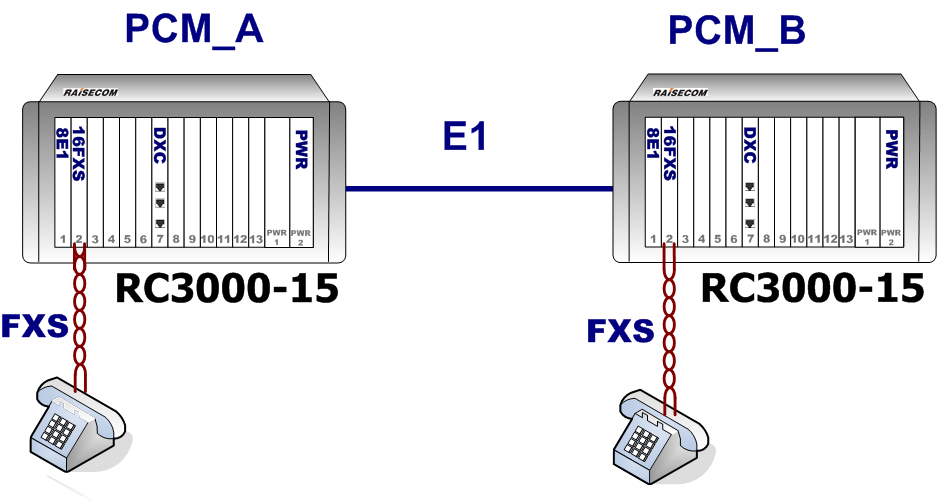

Рассмотрим настройку оборудования на примере схемы, показанной на рисунке. В ней реализуется служебный канал связи между двумя узлами по E1. Однако представленные настройки эквивалентны также для сервисов G703.1 или E&M.
RC3000-15 - это управляемый мультисервисный концентратор доступа с мощной матрицей кросс коммутации, позволяющей осуществлять кроссконнект потоков 64кбит.
Оборудование RC3000-15 поддерживает работу с разнообразными интерфейсами, включая STM-1, E1, FXO, FXS, E&M, RS232, RS422, RS485, G.703.1 (C64K), V.24, V.35 и Ethernet.
Основой построения сетей на базе плезиохронной цифровой иерархии в общем и E1 в частности является синхронизация. В случае, когда настраивается канал точка-точка, это означает, что один узел должен настраиваться в качестве источника синхронизации (master), а второй в качестве подчиненного узла (slave), который будет получать синхросигнал от первого.
Рассмотрим настройку синхронизации:
PCM A настроим в режиме master:
PCM_A(config)# device clock mode master
Установим в качестве источника синхронизации с первым приоритетом встроенные часы устройства:
PCM_A(config)# device clock master local priority 1
PCM B настроим в режиме slave:
PCM_B(config)# device clock mode slave
Укажем в качестве источника синхронизации слот, в который установлена плата E1:
PCM_B(config)# device clock slave slot 1 priority 1
Укажем из какого потока E1 получать синхронизацию:
PCM_B(config)# slot 1
PCM_B(config-slot/1)# sample-clock line 3
Также возможен вариант, когда оба узла в канале E1 настроены в качестве slave, если один из узлов подключен к SDH сети.
Помимо этого, для корректной работы E1 следует убедиться, что на обоих узлах настроен одинаковый frame mode. Это можно сделать командой:
PCM_A(config)# slot 1
PCM_A(config-slot/1)# interface e1 1
PCM_A(config-e1-1)# show interface
После настройки синхронизации и проверки соответствия frame mode можно перейти к настройке кроссконнекта между FXS и E1. Мультисервисные узлы доступа представляют собой шасси для установки сервисных плат для работы с нужными интерфейсами. Помимо этого, само по себе шасси имеет матрицу кросскоммутации для связи плат между собой. Настройка внутреннего взаимодействия сервисных интерфейсов называется кроссконнектом.
На обоих представленных узлах сервисные платы установлены в одни и те же слоты, и для подключения используются одни и те же порты – первый порт на плате E1 и первый порт на плате FXS. Поэтому настройка кроссконнекта будет одинаковой для обоих устройств.
Покажем настройку на примере узла A.
Необходимо указать источник трафика (source), направление передачи (sink) и тип соединения (twoway signal).
Для передачи FXS в канал E1 настроим передачу таймслота с первого порта сервисной карты FXS в первый порт E1 на сервисной плате E1.
PCM_A (config)# crossconnect source 1/1/1 sink 2/1/0 signal twoway
В статье показана базовая настройка для реализации передачи сервиса FXS на базе PCM мультиплесора. Настройка сервисов E&M осуществляется аналогичным способом.
