Настройка протокола ERPS G.8032 на коммутаторах модели ISCOM2600G



Операторские сети Ethernet продолжают стремительно развиваться, а современные сервисы передачи голоса и видео повышают требования к резервированию и времени восстановления Ethernet. Поэтому был разработан протокол G.8032 ERPS, позволяющий осуществлять переключение на резервный канал менее чем за 50мс.

Ethernet Ring Protection Switching (ERPS) - это  L2 протокол, разработанный на основе рекомендации  ITU-TG.8032.  ERPS является  протоколом  канального уровня и предназначается для   использования  в Ethernet-кольцах. Как правило,  протокол ERPS помогает избежать широковещательного шторма  в кольцах Ethernet.  Благодаря протоколу ERPS можно быстро обеспечить переключение трафика в кольце Ethernet при выходе из строя линка или устройства без потери работоспособности  любых сервисов.  Протокол ERPS использует VLAN  управления в кольце  для передачи  служебной информации о протоколе.

Определяя разные роли для устройств в кольце, ERPS может блокировать петлю, чтобы избежать широковещательного шторма  без нанесения ущерба сервисам. Таким образом, ERPS помогает устранить петлю, выполнить переключение  и менее чем за 50мс автоматически восстановить рабочий линк  после сбоев.

Согласно протоколу ERPS одно устройство в кольце настраивается как Ring Protection Link(RPL) Owner, еще одно устройство выбирается как RPL Neighbour. Остальные устройства в кольце конфигурируются как Ring Forwarding Nodes.

Рассмотрим пример настройки протокола ERPS на коммутаторах модели ISCOM 2600G «шаг за шагом».

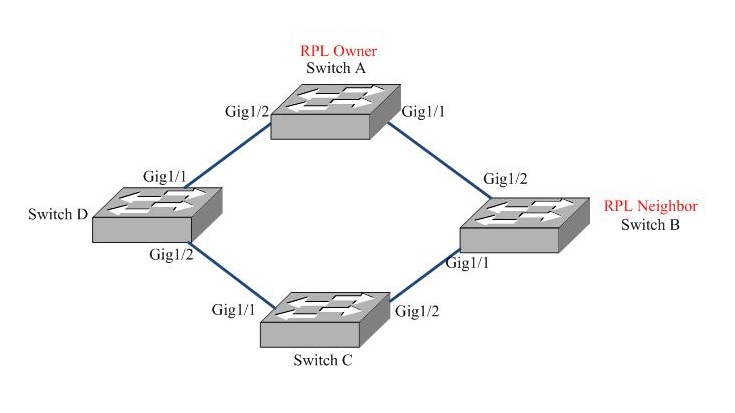

Switch A выступает в качестве RPL Owner, Switch B выступает в качестве RPL Neighbour, RPL линк между Switch A и Switch B должен быть заблокирован протоколом ERPS. В кольце разрешена передача всех VLAN 1-4094, во VLAN 1 передается служебная информация протокола ERPS.



Шаг 1. Настройка интерфейсов для передачи VLAN 1–4094.

Конфигурация Switch A:

Raisecom#hostname SwitchA

SwitchA#config

SwitchA(config)#interface gigaethernet 1/1/1

SwitchA(config-gigaethernet1/1/1)#switchport mode trunk

SwitchA(config-gigaethernet1/1/1)#exit

SwitchA(config)#interface gigaethernet 1/1/2

SwitchA(config-gigaethernet1/1/2)#switchport mode trunk

SwitchA(config-gigaethernet1/1/2)#exit

Конфигурация Switch B:

Raisecom#hostname SwitchB

SwitchB#config

SwitchB(config)#interface gigaethernet 1/1/1

SwitchB(config-gigaethernet1/1/1)#switchport mode trunk

SwitchB(config-gigaethernet1/1/1)#exit

SwitchB(config)#interface gigaethernet 1/1/2

SwitchB(config-gigaethernet1/1/2)#switchport mode trunk

SwitchB(config-gigaethernet1/1/2)#exit

Конфигурация Switch C:

Raisecom#hostname SwitchC

SwitchC#config

SwitchC(config)#interface gigaethernet 1/1/1

SwitchC(config-gigaethernet1/1/1)#switchport mode trunk

SwitchC(config-gigaethernet1/1/1)#exit

SwitchC(config)#interface gigaethernet 1/1/2

SwitchC(config-gigaethernet1/1/2)#switchport mode trunk

SwitchC(config-gigaethernet1/1/2)#exit

Конфигурация Switch D:

Raisecom#hostname SwitchD

SwitchD#config

SwitchD(config)#interface gigaethernet 1/1/1

SwitchD(config-gigaethernet1/1/1)#switchport mode trunk

SwitchD(config-gigaethernet1/1/1)#exit

SwitchD(config)#interface gigaethernet 1/1/2

SwitchD(config-gigaethernet1/1/2)#switchport mode trunk

SwitchD(config-gigaethernet1/1/2)#exit

Шаг 2 Создание ERPS protection ring.

Конфигурация Switch A.

SwitchA(config)#ethernet ring-protection 1 east gigaethernet 1/1/1 west gigaethernet 1/1/2 node-type rpl-owner rpl east

Конфигурация Switch B.

SwitchB(config)#ethernet ring-protection 1 east gigaethernet 1/1/1 west gigaethernet 1/1/2 node-type rpl-neighbour rpl west

Конфигурация Switch C.

SwitchC(config)#ethernet ring-protection 1 east gigaethernet 1/1/1 west gigaethernet 1/1/2

Конфигурация Switch D.

SwitchD(config)#ethernet ring-protection 1 east gigaethernet 1/1/1 west gigaethernet 1/1/2

Шаг 3. Проверка конфигурации

Проверяем статус протокола ERPS на RPL Owner Switch A

SwitchA#show ethernet ring-protection status

Id/Name Status Last Occur(ago)    East-State West-State sc Trafficvlanlist

----------------------------------------------------------------------------------------

1              Idle   0 day 0:0:50:750  block         forwarding  1   1-4094



Таким образом,  мы настроили кольцо из 4 коммутаторов ISCOM2600G с использованием протокола ERPS.  С коммутаторами модели ISCOM2600G Вы можете ознакомиться на соответствующей странице нашего сайта: https://www.dealer.su/equipment/ethernet_switches/controlswichfege2/iscom2600/
