Raisecom iTN8800 - новая платформа для пре-агрегации в MPLS-IP/MPLS-TP сетях

18.08.2016 14:46

Описание технологии MPLS

MPLS (MultiProtocol Label Switching) – это технология, основанная на использовании меток  и обеспечивающая быструю коммутацию пакетов в многопротокольных сетях. MPLS был разработан, как способ построения высокоскоростных IP сетей, однако область  применения MPLS не ограничивается протоколом IP, но и распространяется на различный трафик любого маршрутизируемого сетевого протокола.

Пожалуй, главным требованием, которое предъявляется к современной магистральной сети является высокая пропускная способность, отсутствие задержки при передачи пакетов и масштабируемость. Однако, в наше время требования пользователей к поставщикам услуг включают в себя и доступ к интегрированным сервисам сети, и организацию виртуальных защищенных частных сетей (VPN), а также ряд других интеллектуальных услуг. Поэтому растущий спрос на дополнительные услуги, реализуемые поверх MPLS, обещает принести провайдерам и операторам высокий уровень дохода.

Для решения возникающих задач и разрабатывается архитектура MPLS, которая обеспечивает построение магистральных сетей, имеющих практически неограниченные возможности масштабирования, повышенную скорость обработки трафика и высокую гибкость с точки зрения организации дополнительных сервисов. Кроме того, технология MPLS позволяет интегрировать сети IP и ATM, за счет чего поставщики услуг смогут не только сохранить средства, инвестированные в оборудование асинхронной передачи, но и извлечь дополнительную выгоду из совместного использования этих протоколов.

Поэтому компанией Raisecom было разработано удобное и эффективное решение для пре-агрегации в MPLS-IP/MPLS-TP сетях. Таким решением является мультисервисная платформа iTN8800.

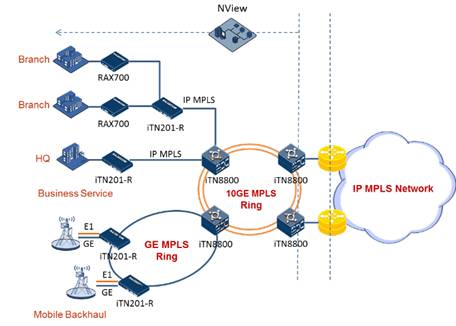

Схема MPLS сети с использованием iTN8800:



Назначение iTN8800

Устройство Raisecom iTN8800 является мультисервисной платформой, которая специально оптимизирована для пре-агрегации и маршрутизации в современных Ethernet и IP/MPLS сетях. iTN8800 удачно сочетает в себе высокую пропускную способность плат до 120 Гбит/сек и широкий набор интерфейсов, при этом обладая небольшими габаритами в 2U. Устройство поддерживает до 12 портов 10GbE, до 40 портов GbE, до 96 портов E1 интерфейсов и др., а также имеет два слота для установки блоков питания AC 220В или DC 48В. ITN8800 обеспечивает комплексный и масштабируемый набор функций Layer 2 VPN (MPLS L2VPN), Layer 3 VPN (MPLS L3VPN) и услуг TDMoIP PWE3 с технологиями маршрутизации IP по протоколам OSPF , BGPv4 и синхронизации по стандартам ITU-T G.8261 / G.8262 SyncE и IEEE1588v2 . Оборудование серии iTN8800 станет эффективным и недорогим решением для предоставления доступа к различным сервисам в IP/MPLS сетях.

iTN8800 отвечает всем требованиям современных сетей и имеет карты для подключения по оптике как с 1G (плата RG8),  так и с 10G (плата RX2) интерфейсами. Также iTN8800 поддерживает работу с SDH сетями и предлагает множество вариантов для увеличения производительности и обеспечения надежности сети. Устройство обладает возможностью установки нескольких плат расширения SDH с возможностью работы с потоками STM-1 / STM-4/ STM-16.

Минимальная конфигурация iTN8800 представляет собой плату управления NXU и плату RG8 с 8xGE интерфейсами. Помимо двух основных плат, устройство имеет возможность установки 6 дополнительных разнообразных плат расширения с наборами интерфейсов GE / 10GE / E1 / SDH STM-1 / STM-4/ STM-16 .

Основными картами iTN8800 являются плата управления NXU, MPLS плата RG8 с 8xGE интерфейсами и плата RX2 с 2x10GE интерфейсами.

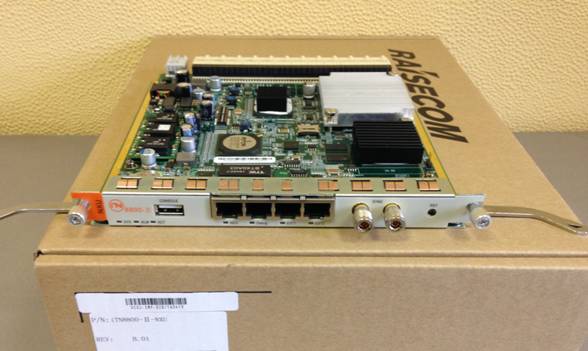

Плата управления NXU:

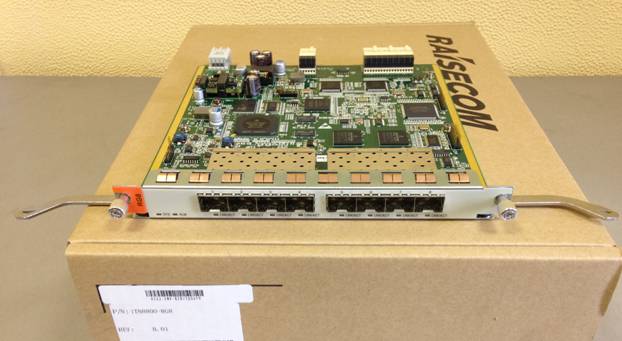

Плата MPLS  RG8:

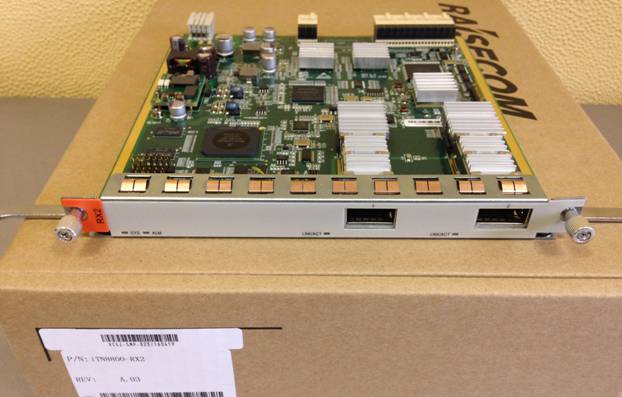

Плата MPLS  RX2:

iTN8800 имеет возможность установки карт для подключения к сети SDH:

Плата SH2 – блок SDH агрегации, связывает 2 x STM-16 uplink интерфейса с SFP интерфейсом.

Плата SS4 – SDH трибутарная карта с 4 x STM-1 / STM-4 оптическими интерфейсами.

Плата SG16 - EOS плата с поддержкой 8xFE/GE и 2xSTM-4 uplink интерфейсов для передачи Ethernet over SDH.

Стоит отметить, что платформа iTN8800 также имеет платы для оптического CWDM / DWDM уплотнения (OTN) -  карты AO2D, EM2D, XD2D.

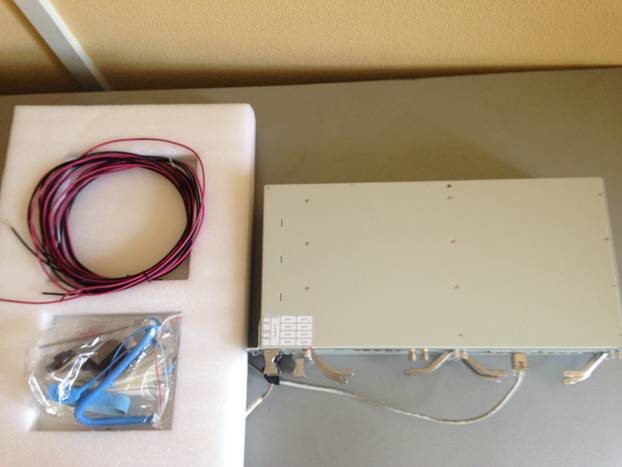

Комплект поставки

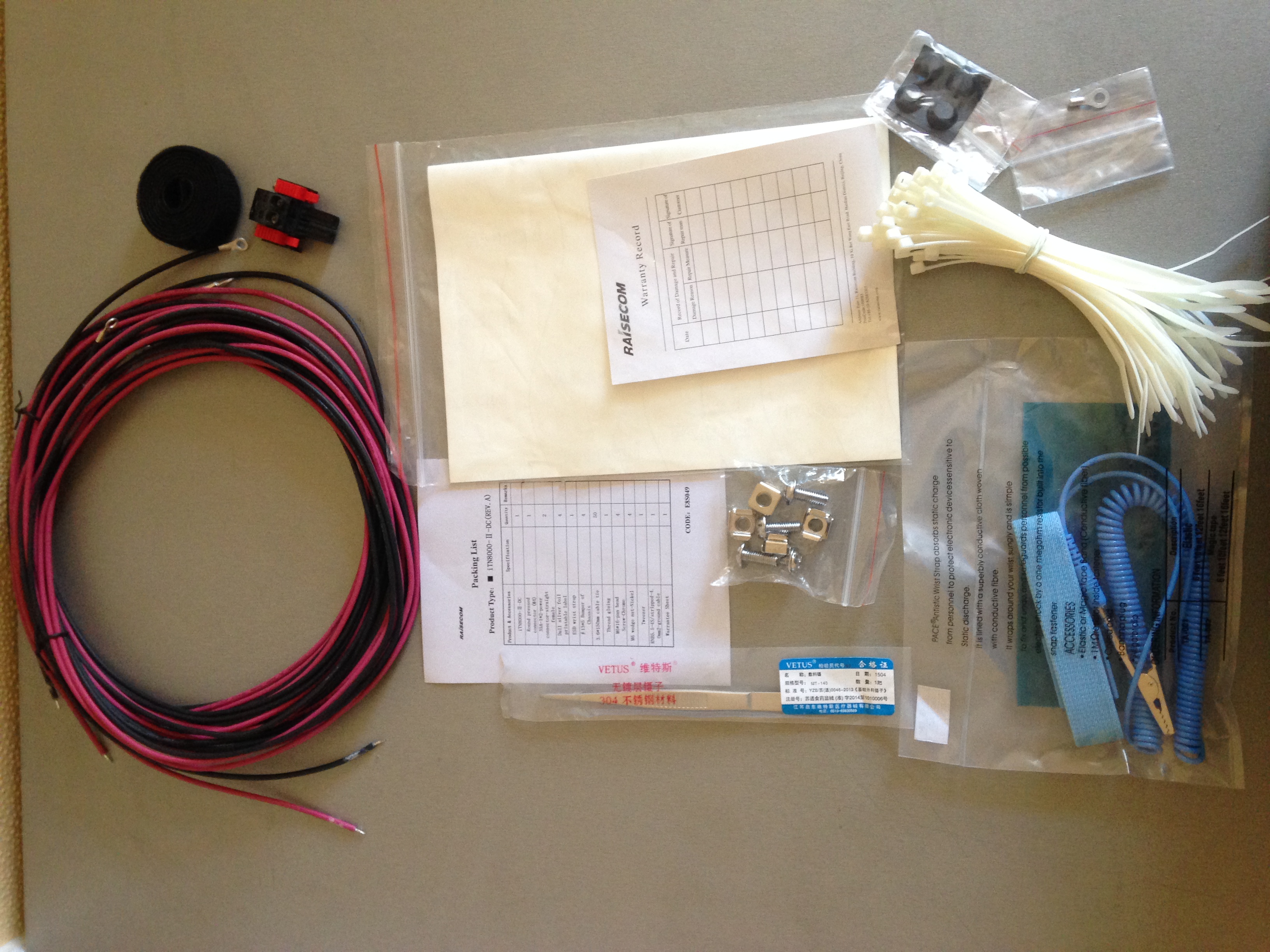

Устройство iTN8800  поставляется в картонной упаковке и имеет следующий набор поставки:

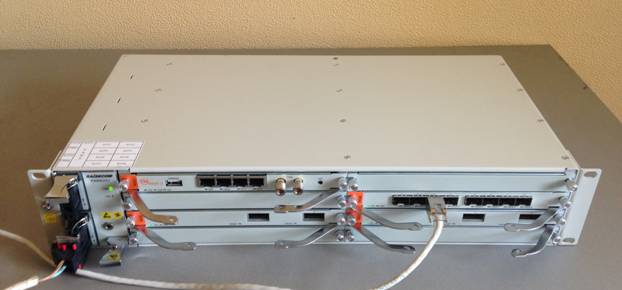

Устройство имеет габариты 444мм*220мм*88,1 мм

Интерфейсы

Плата управления  ITN8800 NXU имеет следующий набор интерфейсов:

USB порт для управления устройством через консоль, MNG интерфейс для мониторинга устройства по SNMP, debug интерфейсы для диагностики неполадок, а также интерфейсы синхронизации (Sync).

Для мониторинга  текущего состояния имеются несколько индикаторов на устройстве, позволяющих диагностировать проблему даже неопытному пользователю.


Инсталляция

В данной статье рассматривается особенности инсталляции ITN8800 и настройки для организации PW сервисов.

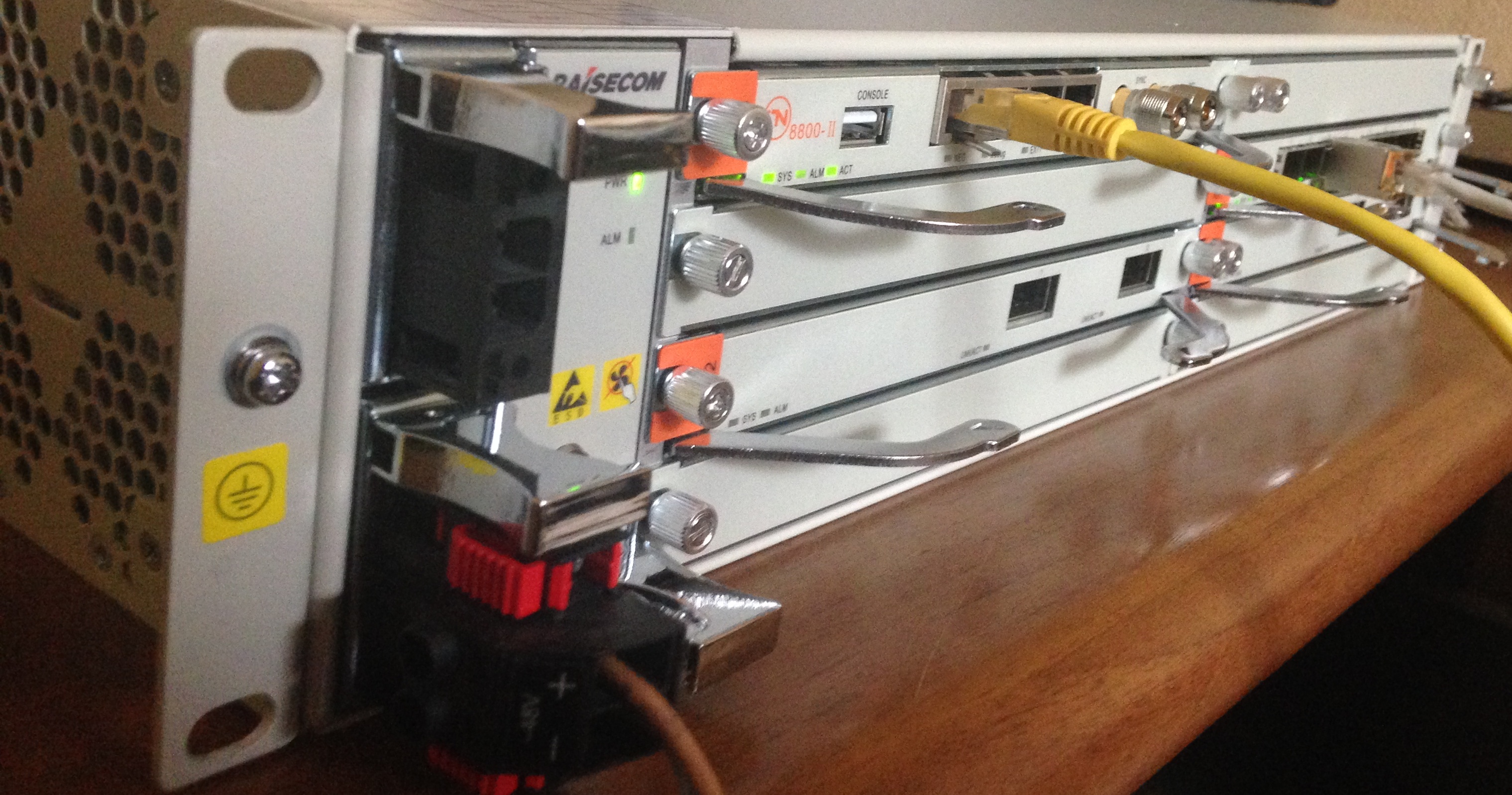

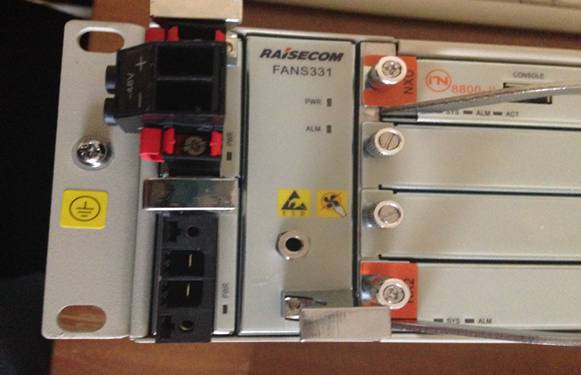

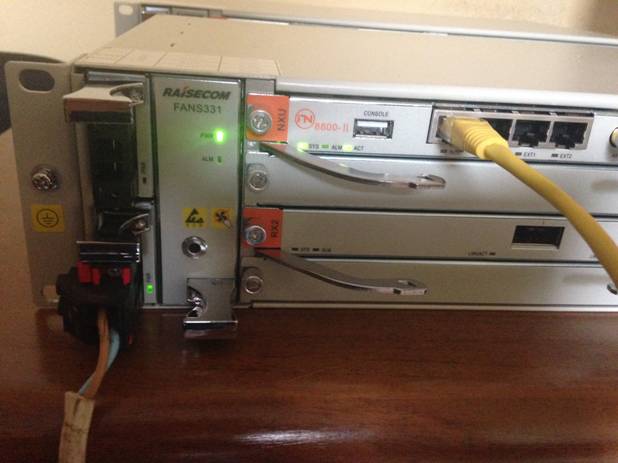

Питание устройства осуществляется через блоки питания DC -48 Вольт . Устройство имеет возможность резервирования питания и замены модуля блоков питания за счет своей модульной архитектуры.

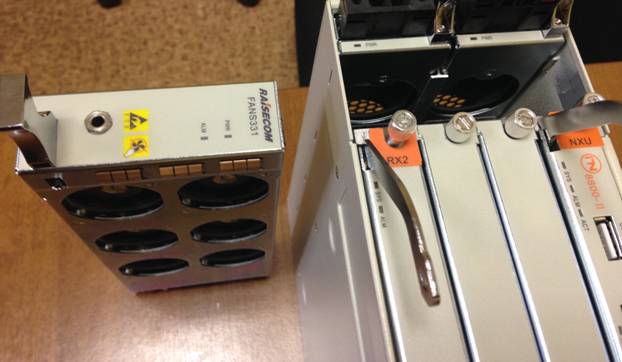

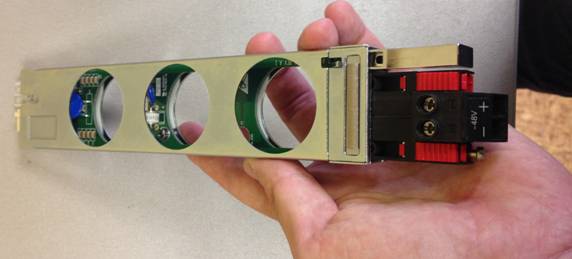

Блок вентиляторов также представляет собой модуль и имеет возможность легкой замены в случае поломки или неисправности.

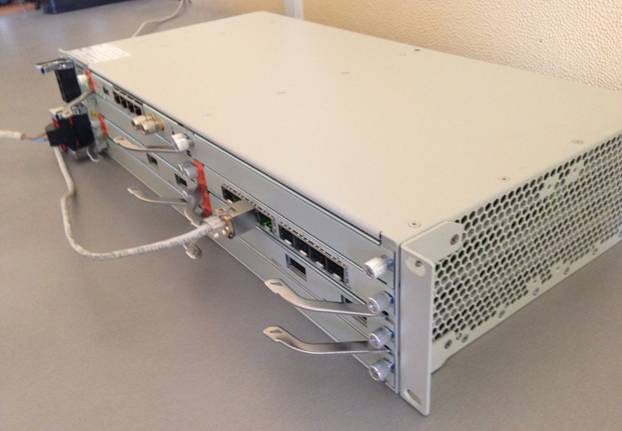

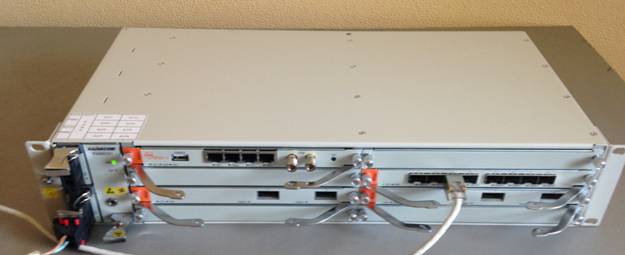

Крепление устройства и подключение

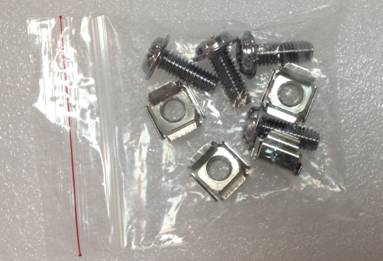

Устройство может устанавливаться в стойку и имеет в комплекте крепления для монтажа.

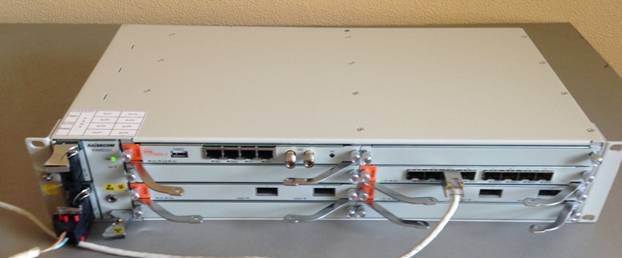

Включение устройства и первоначальная настройка

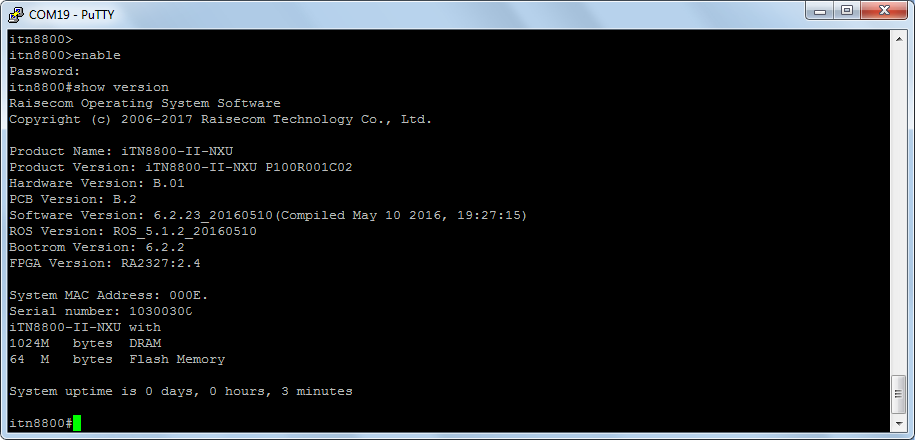

Вывод show version с устройства iTN8800:

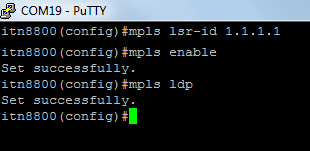

Включение процесса MPLS:

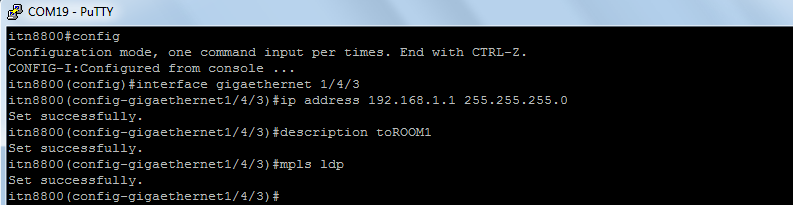

Настройка L3 интерфейса:

Настройка Loopback интерфейса:

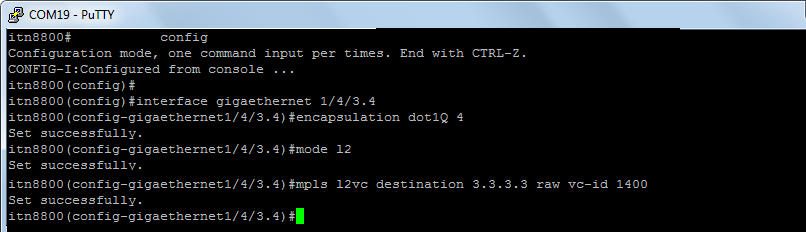

Настройка Sub-интерфейса и включение PW:

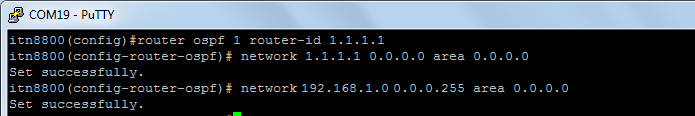

Включение процесса OSPF:

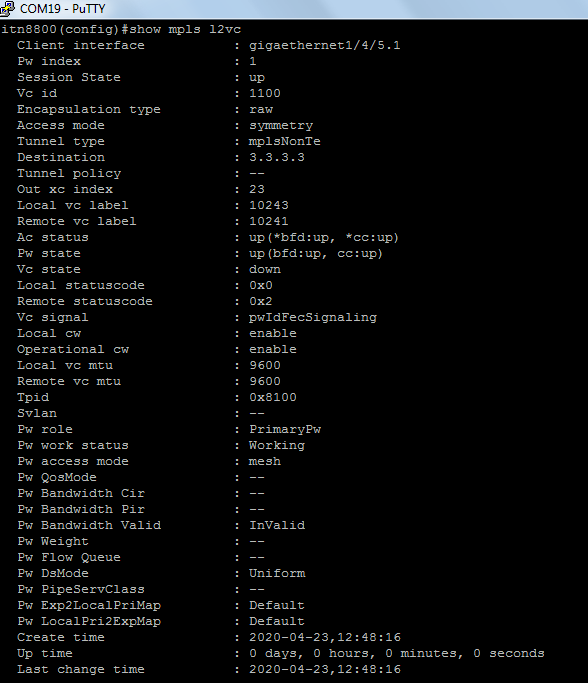

Вывод информации о PW:

Заключение

Устройство iTN8800 может быть применено в MPLS сетях больших предприятий, а также в сетях малого и среднего бизнеса для предоставления большого количества различных сервисов и услуг.  MPLS возможности  iTN8800 позволяют создать масштабируемую сеть с большим числом устройств и высоким уровнем механизмов защиты. Совместно с CPE устройствами iTN8800 успешно подойдет для передачи данных и видео, трафика L2VPN, L3VPN, трафика TDM PDH / SDH и т. д. В то же время, iTN8800 гарантирует мониторинг SLA для задержки при передаче пакетов, джиттера и потери пакетов по всей сети.

Стоит отметить, что мультисервисная платфрома iTN8800 успешно прошла испытания и успешно работает в сети MPLS совместно с такими устройствами как CISCO ASR9000 и Huawey 6700 series.
