Gazelle S1503i-GF-2GE
Применение промышленных коммутаторов.
Устройства Industrial Ethernet продолжают набирать популярность, так как их можно использовать для обеспечения связи в самых тяжелых условиях. Оборудование Industrial Ethernet все чаще применяют в промышленной, государственной, железнодорожной сферах. Промышленные устройства могут быть установлены в помещениях с большим количеством пыли и перепадом температур, в метро, на железной дороге, а также на завод и улицах, где требуется организовать видеонаблюдение.
Отличительной особенностью Industrial Ethernet оборудования является устойчивость к разнообразным воздействиям внешней среды, таким как, высокая или низкая температура, большое количество пыли. Корпус промышленных устройств хорошо защищен, поэтому работа возможна в достаточно широком диапазоне температур -40 0C до +85 0C и при обильной влажности, а более устойчивые микросхемы помогут защитить оборудование от электромагнитных помех. А для подключения оборудования к сети могут быть использованы не только стандартные блоки питания AC 220B и DC 48B, но и блоки питания DC 100В, 24В и 12В. Промышленные устройства устанавливаются на стену, в электрический щиток на DIN-рейку или в стойку 19”.
В обзоре рассматривается коммутатор Gazelle S1503i-GF-2GE из линейки GazelleS1503i. Линейка промышленных коммутаторов Gazelle S1503 представлена двумя устройствами:
- Gazelle S1503i-GF-2GE-R - промышленный управляемый коммутатор с 2 медными портами RJ45, одним оптическим портом SFP и портом RS-485/RS-232 для подключения консольного интерфейса;
- Gazelle S1503i-GF-2GE – промышленный управляемый коммутатор с 2 медными портами RJ45 и оптическим портом SFP.
Возможности GazelleS1503-GF-2GE
Из функционала GazelleS1503-GF-2GE важно отметить:
- Уровень защиты IP40;
- Широкий диапазон рабочих температур;
- Время наработки MTBF более 35 лет;
- Компактный размер;
- Допустимая при работе влажность от 5% до 95%;
Gazelle S1503i-GF-2GE - это L2 промышленный управляемый коммутатор, специально разработанный для передачи данных в транспортной и промышленной сфере, а также для использования в электрической и промышленной автоматизации. Gazelle S1503i обладает универсальным блоком питания и может питаться либо от напряжения DC 48В или DC 24В, либо от напряжения AC 220 В. Потребляемая мощность коммутатора при максимальной нагрузке составит 4Вт.
Сетевой функционал Gazelle S1503i-GF-2GE
Устройство Gazelle S5028i-4HF-24GE поддерживает следующие L2 функции: STP/RSTP/MSTP, VLAN, QinQ, IGMP Snooping, QoS, RADIUS, Storm Control, flow control, MVR, ACL, Port Mirror, LACP и др.
Коммутатор поддерживает Flexible QinQ, 4094 метки VLAN, GVRP, DHCP Client, DHCP Snooping, DHCP Option82, MVR.
Для обеспечения безопасности коммутатор обладает функциями:
TACACS+, RADIUS, PPPoE Agent, Storm control, IP Source Guard, Port security, ARP Inspection, DHCP Snooping.
Коммутатор управляется локально и удаленно по SNMP/Telnet/Web/SSH.
Gazelle S1503i-GF-2GE имеет 2 медных порта 10/100/1000Base-T RJ45 и 1 порт 100Base-FX/1000Base-X SFP. Коммутатор устанавливается на DIN-рейку.
Полную информацию о возможностях и характеристиках Industrial Ethernet коммутатора Gazelle S1503i можно найти на сайте Raisecom: https://www.dealer.su/equipment/ethernet_switches/industrial_switches/s1503i-gf/
Комплект поставки

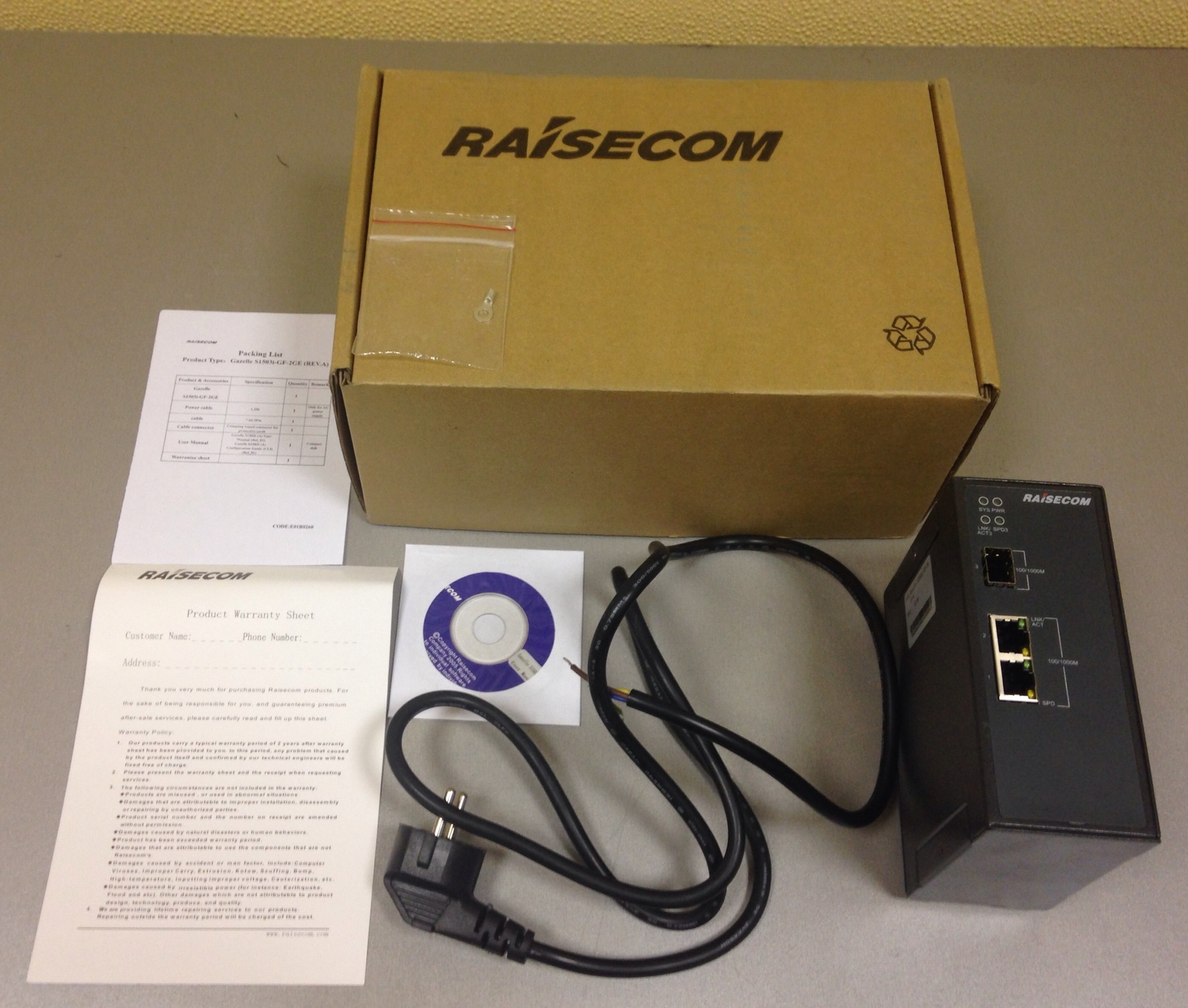

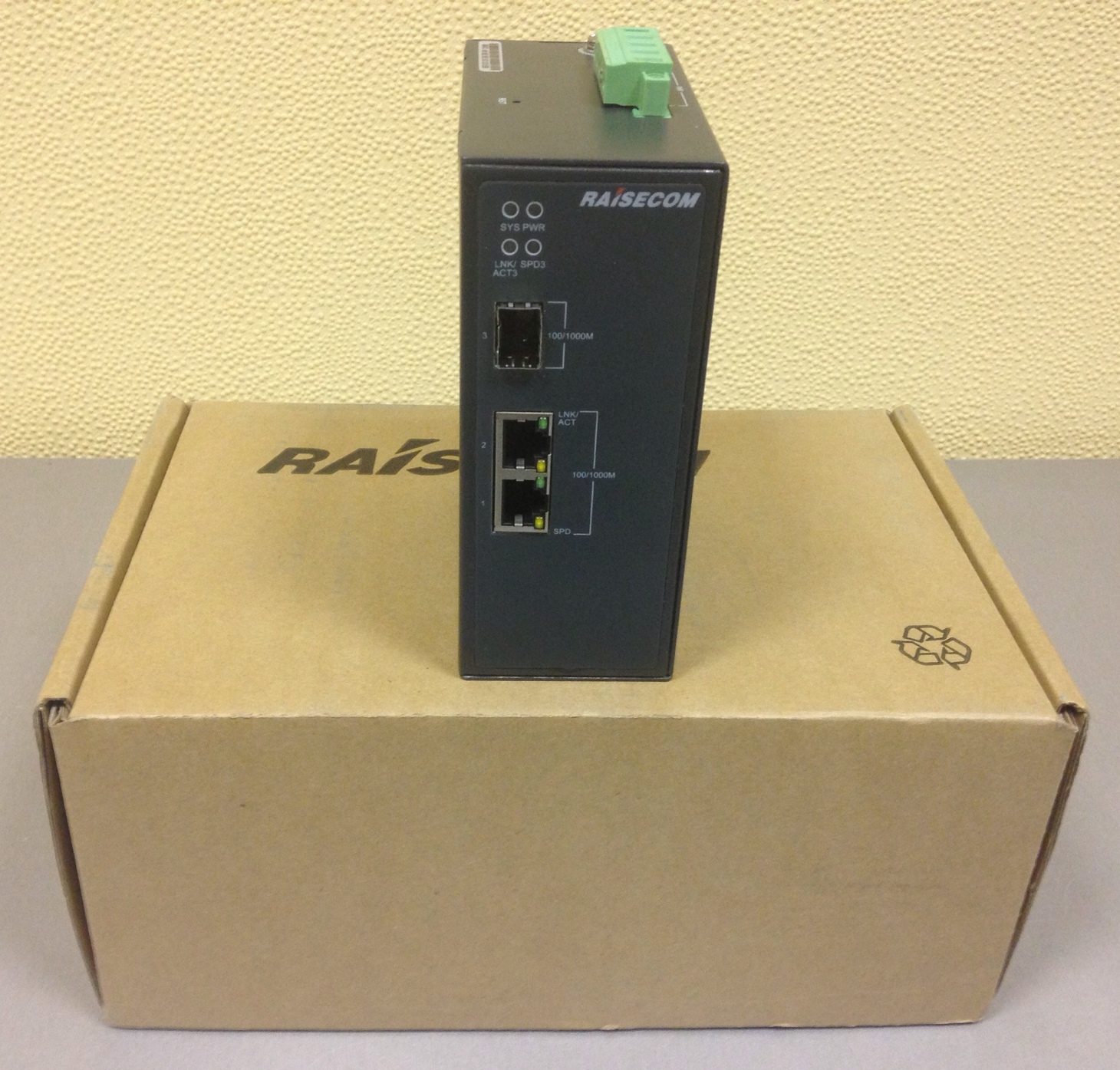

При поставке коммутатор находится в фирменной картонной коробке
В комплект поставки входят:
- Коммутатор Gazelle S1503i-GF-2GE;
- гарантийный талон;
- Кабель заземления;
- Кабель для подключения питания;
- CD-диск с инструкцией;
Интерфейсы GazelleS1503-GF-2GE

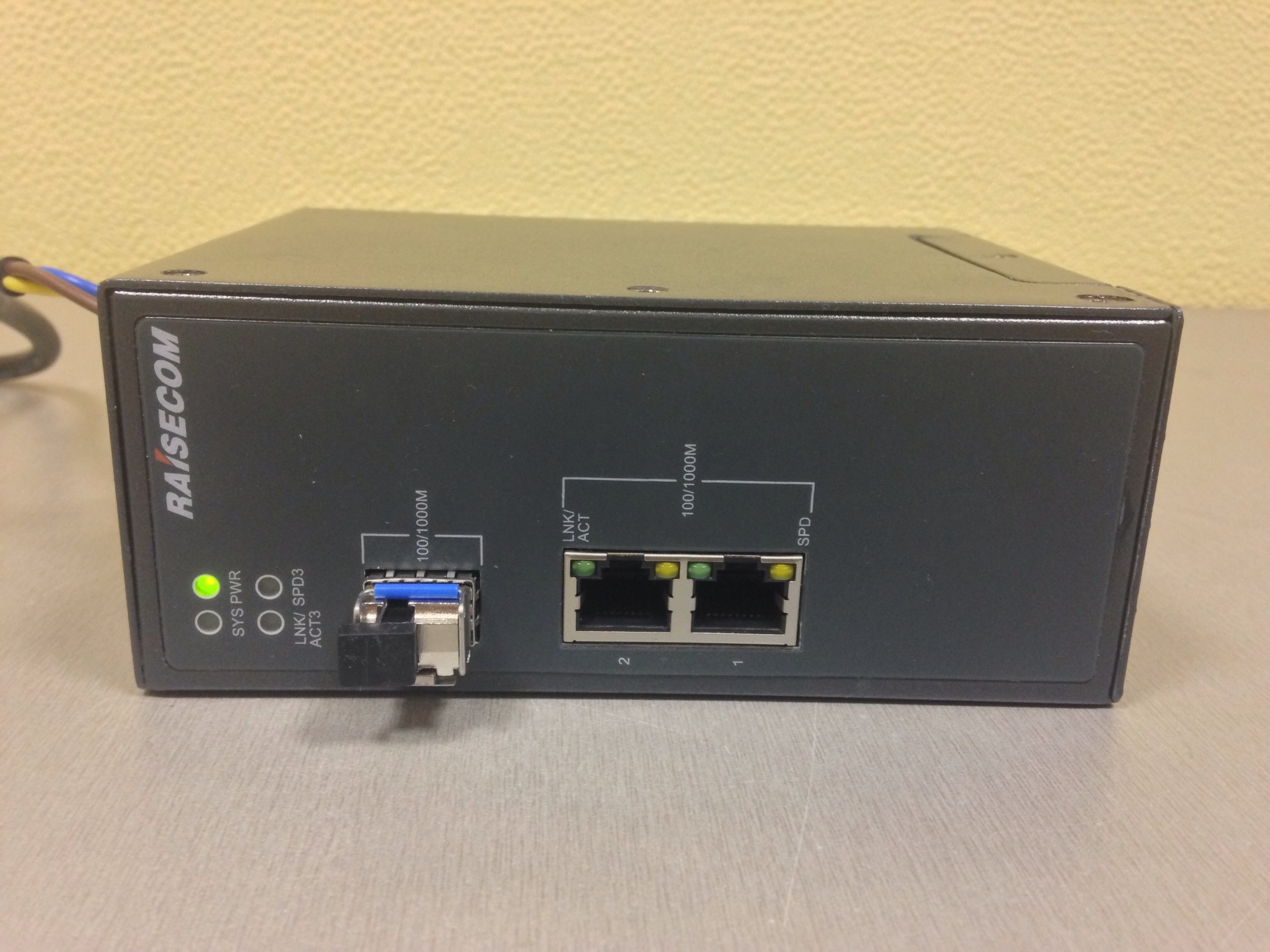

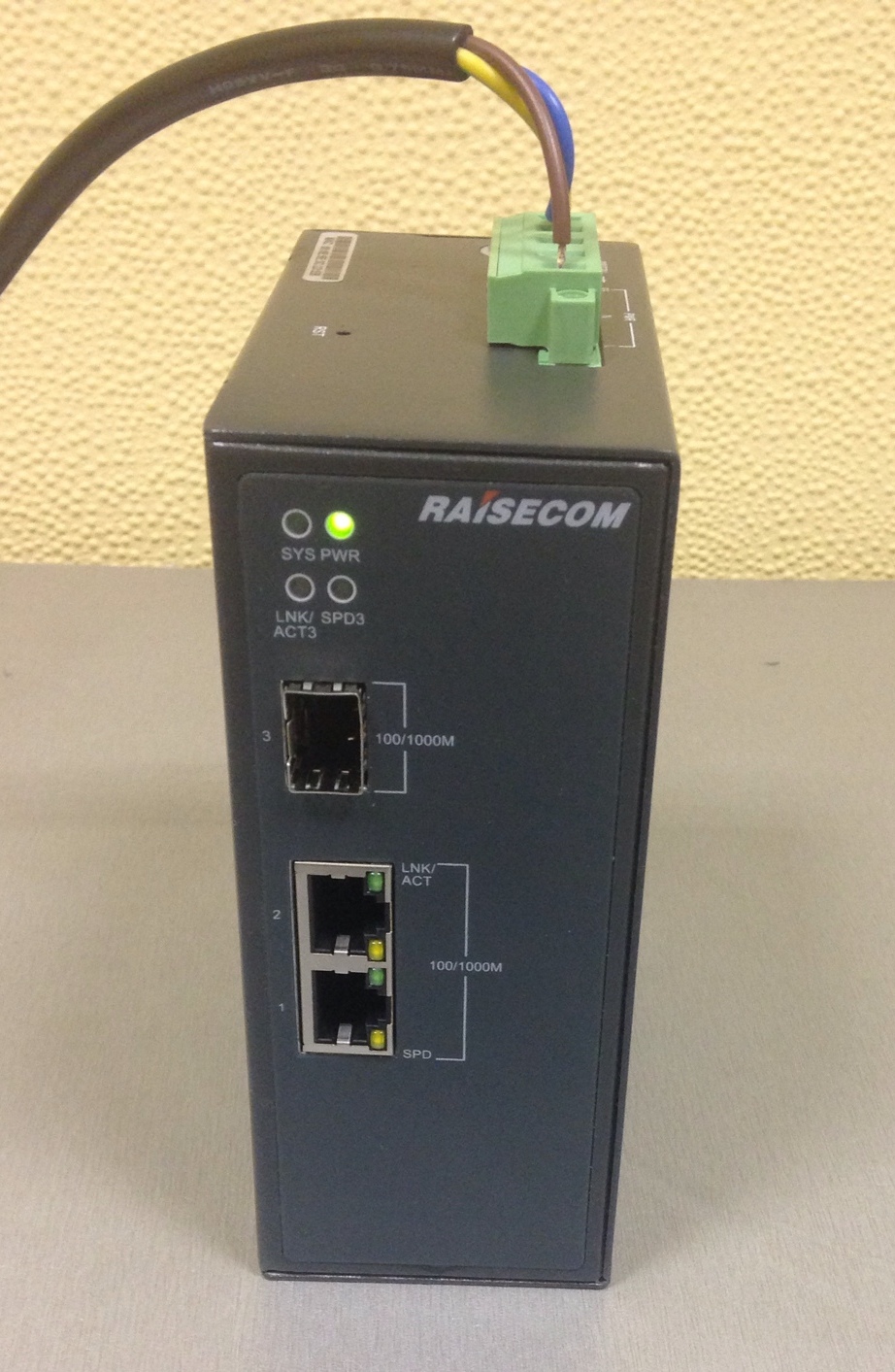

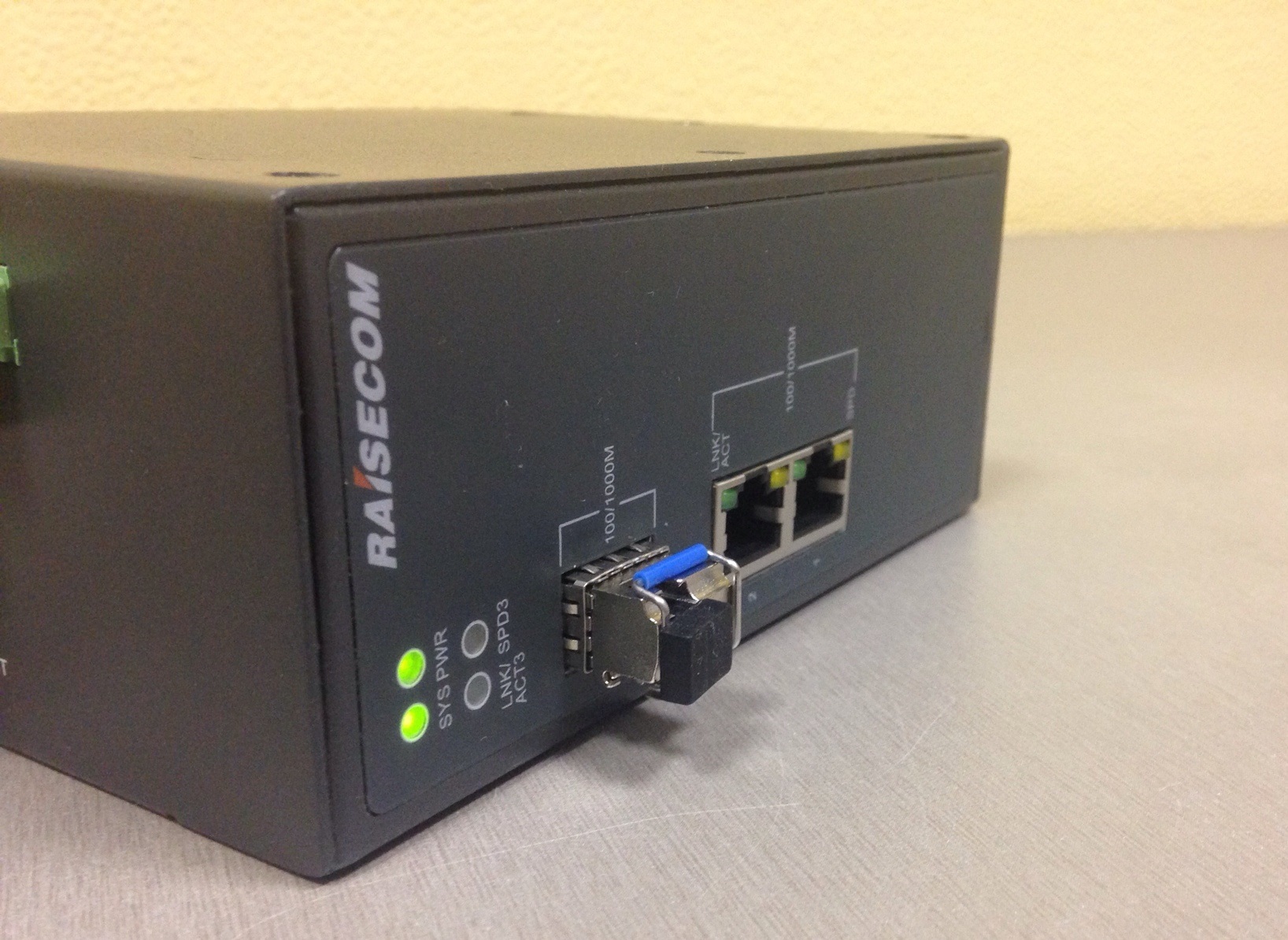

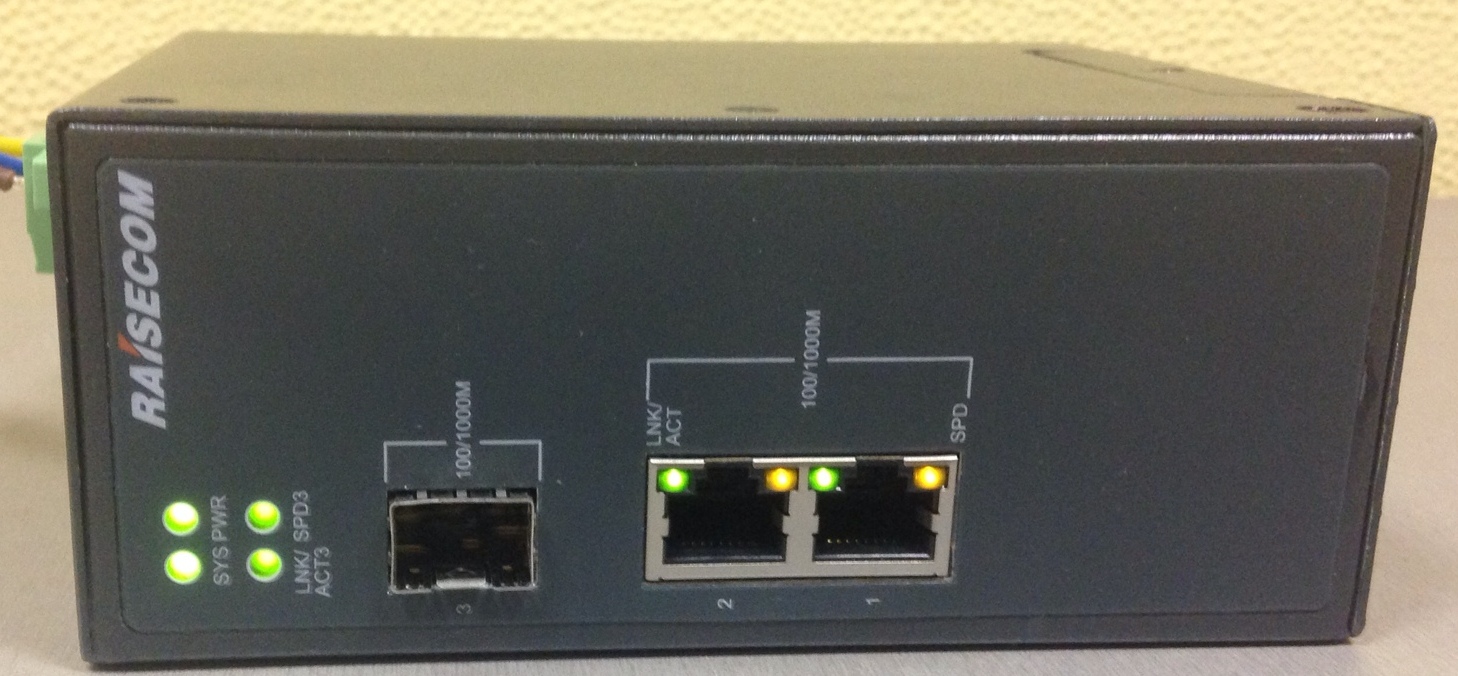

На передней панели коммутатора расположены 2 медных порта 10/100/1000Base-T RJ45 и 1 порт 100Base-FX/1000Base-X SFP с индикаторами состояния портов. На боковой панели располагаются контакты для подключения питания (“PWR”) и заземления.
Медные порты обладают функцией авто-определения MDI/MDIX. Порты Small Form-factor Pluggable (SFP) позволяют использовать как оптические, так и медные SFP модули. Имеется возможность для установки модулей CWDM / DWDM при передаче данных на большие расстояния.
Интерфейс CLI
Для того, чтобы зайти в интерфейс командной строки CLI, необходимо выполнить подключения по Telnet.

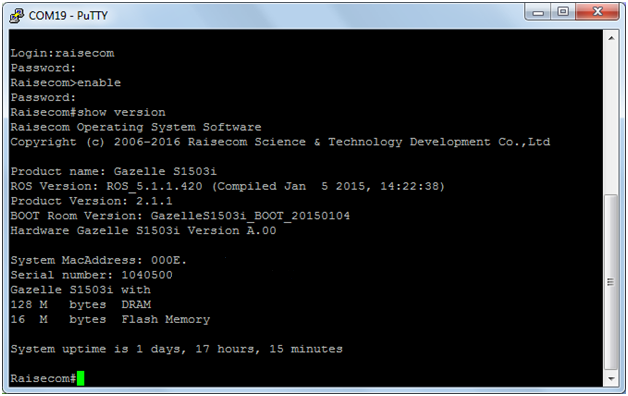

Вывод команды show version:

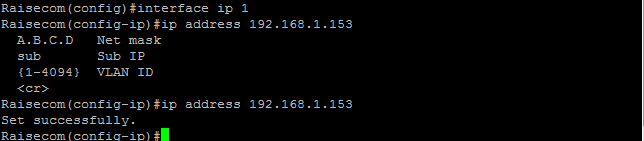

Конфигурация ip на интерфейсе коммутатора:
Конфигурация VLAN:

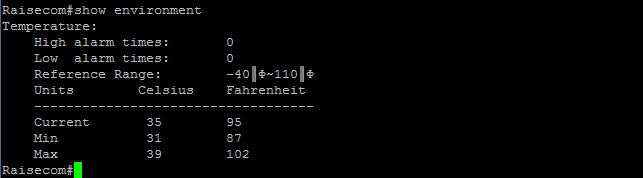

Вывод состояния температуры:
Web-интерфейс
Коммутатор Gazelle S1503i-GF-2GE имеет интуитивно-понятный и удобный интерфейс, при помощи которого можно с легкостью настроить и осуществлять мониторинг устройства.

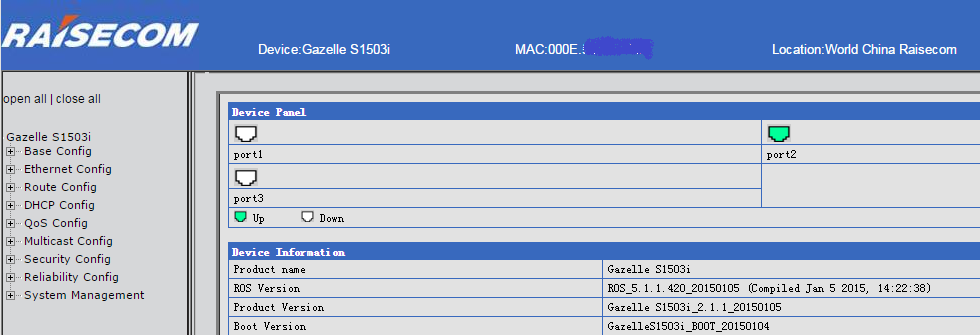

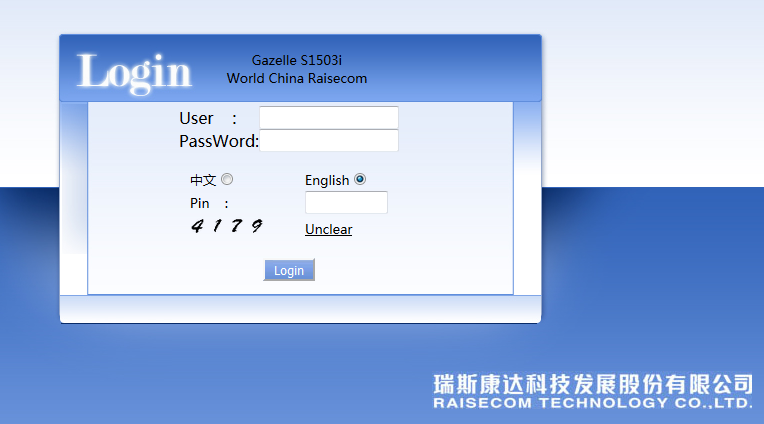

Форма для входа в Web-интерфейс
Для переключения между настройками Web-интерфейс коммутатора обладает удобным боковым меню.

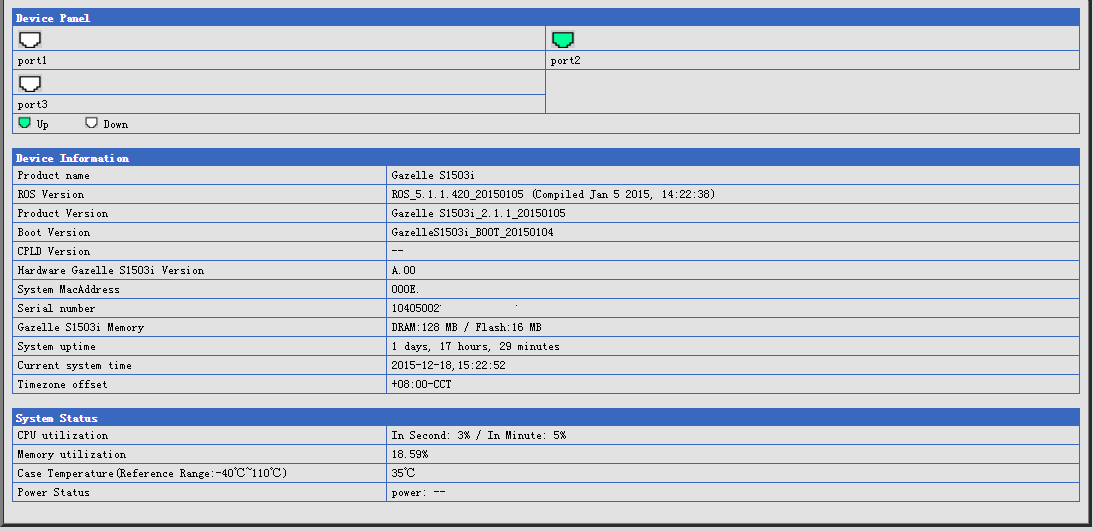

Информация об устройстве и системные параметры
Мониторинг устройства

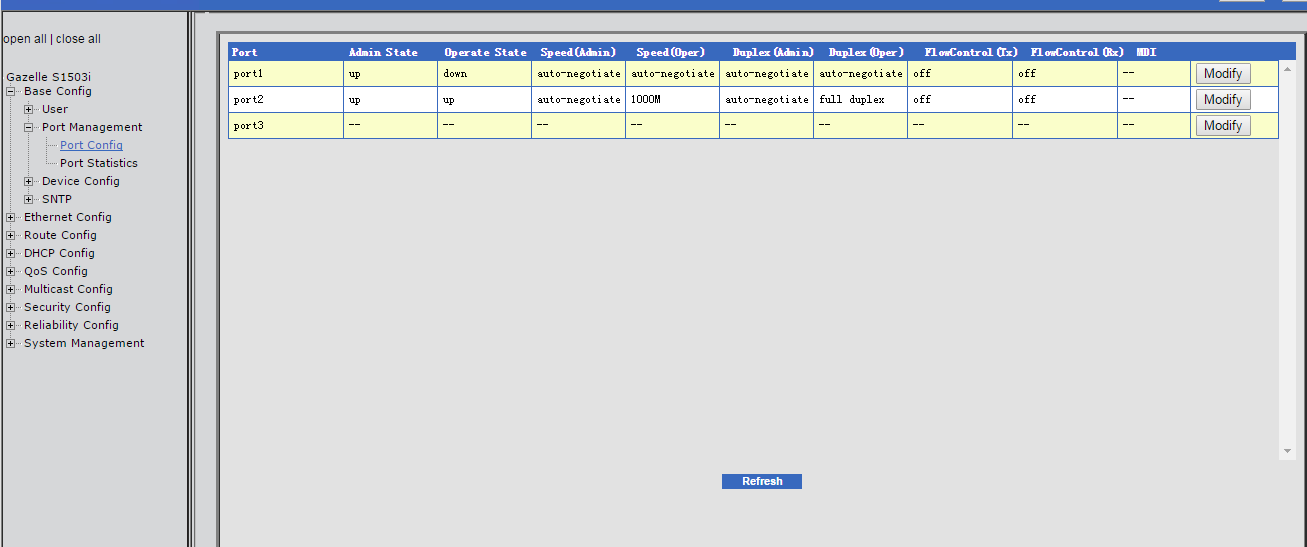

Страница настройки портов

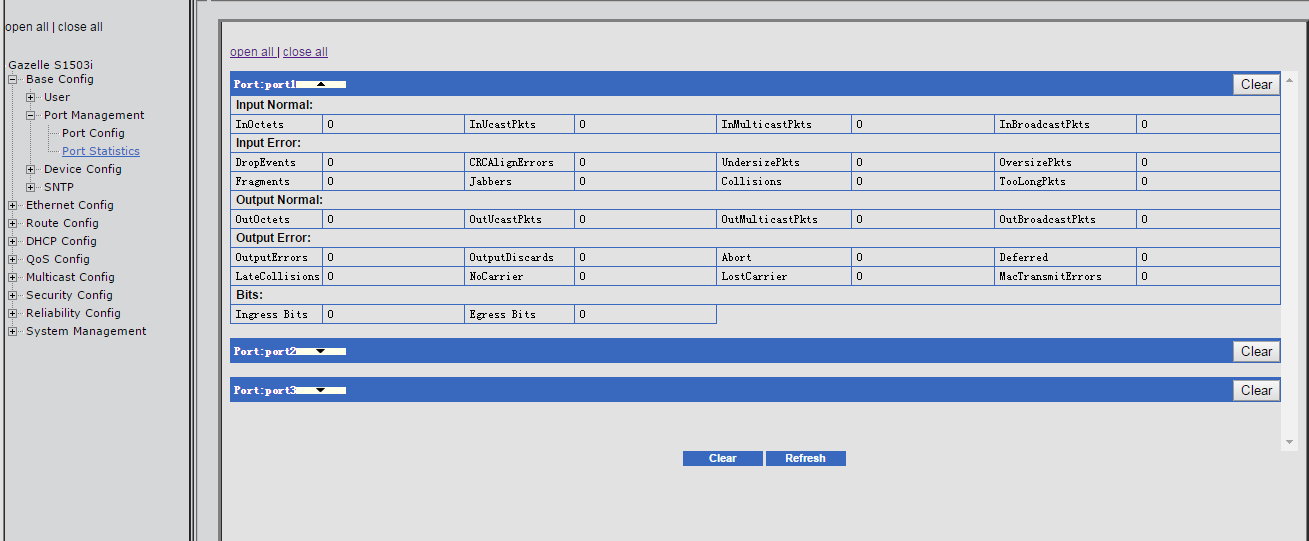

Мониторинг статистики портов

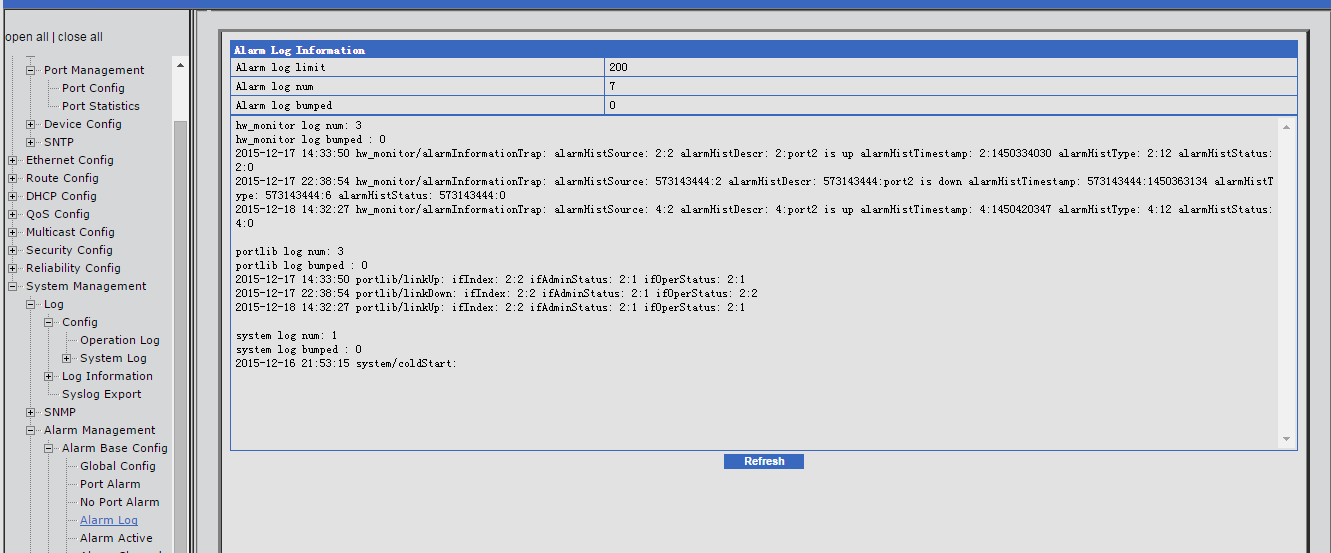

Web-интерфейсе имеет возможность вывода списка аварий, зафиксированных устройством
Заключение
В обзоре был рассмотрен промышленный коммутатор Gazelle S1503i-GF-2GE. В заключении необходимо отметить, что у коммутатора есть свои преимущества и недостатки.
Преимущества:
- Компактные габариты;
- Универсальный блок питания, как AC, так DC;
- Поддержка DWDM/WDM/CWDM SFP модулей для передачи сигнала на большие расстояния;
- Поддержка всех необходимых функций L2, удаленное управление по Telnet/Web/SNMP/SSH;
- Порт SFP поддерживает модули 100/1000 Base-X;
- Привычный, простой и доступный CLI;
- Информативный и простой в настройке Web-интерфейс;
- Возможность крепления на DIN-рейку.
Недостатки:
- Распиновка консольного кабеля, отличная от Cisco.
- Отсутствие у модели Gazelle S1503i-GF-2GE консольного порта. Но у модели Gazelle S1503i-GF-2GE-R консольный порт присутствует.
