Применение промышленных коммутаторов.

Коммутаторы для Industrial Ethernet предназначены для организации связи в промышленных условиях. Устанавливаются на особо важных объектах,  в помещениях с нестабильной температурой и большим количеством пыли, заводах, метро и железной дороге, уличных сетях видеонаблюдения и заводах.

Коммутаторы для промышленного Ethernet отличаются от обычных устойчивостью к воздействиям перепада температур, пыли и к прочим воздействиям внешней среды. Например, промышленные Ethernet коммутаторы поддерживают работу в широком диапазоне температур от -40 ⁰C до +85 ⁰C, корпус обладает защитой от пыли (влаги), а  электронные микросхемы являются более устойчивыми к электромагнитным помехам.

 Также немаловажными особенностями коммутаторов Industrial Ethernet являются:

• Выходы и входы аварийной сигнализации («сухие контакты») для мониторинга разного оборудования на удаленном объекте;
• Для того, чтобы подключиться к сети используются не только блоки питания DC -48 Вольт или AC 220 Вольт, но и блоки эл. питания DC 24 Вольт, DC 12 Вольт или DC 100 Вольт.

Коммутаторы, предназначенные для промышленного Ethernet могут монтироваться в стойку 19”, на стену и крепиться в электрическом щитке на DIN-рейку.

В данном обзоре будет рассмотрен промышленный коммутатор Gazelle S5028i-4HF-24GE.

Возможности коммутатора Gazelle S5028i-4HF-24GE.

 Важно отметить, что промышленный коммутатор Gazelle S5028i-4HF-24GE обладает следующими характеристиками:

• Большое количество портов Ethernet;
• Грозозащита до 6000 вольт;
• Наличие 10GE SFP+ портов;
• Защита от пыли IP40;
• Допустимая влажность от 5% до 95%;
• Модульная архитектура;
• Время наработки на отказ (MTBF) более 306 600 часов.
• Большой диапазон рабочих температур от -40 ⁰C до +85 ⁰C;

Gazelle S5028i -это агрегирующий промышленный коммутатор L2L2+, который разработан специально для транспортировки данных в области транспорта (EN50121-4), интеллектуальных сетей управления(IEC 61850-3, IEEE 1613), электрических сетей и промышленной автоматизации. Промышленный коммутатор Gazelle S5028i имеет универсальный блок питания и может питаться либо от постоянного напряжения DC -48 В, либо от напряжения AC 220 В. При максимальной нагрузке коммутатора потребляемая мощность не более 40 W. Присутствует возможность крепления в стойку.



Сетевые характеристики Gazelle S5028i-4HF-24GE

Промышленный коммутатор Gazelle S5028i-4HF-24GE поддерживает такие L2 функции,  как: VLAN, QinQ, STP/RSTP/MSTP, QoS, RADIUS, IGMP Snooping, MVR, ACL, Link Aggregation, LACP, Port Mirror и др.

Коммутатор поддерживает 4094 метки VLAN, Flexible QinQ и GVRP, DHCP Snooping/DHCP Client/DHCP Option82, MVR.

Для информационной безопасности устройство поддерживает RADIUS, TACACS+, IP Source Guard, DHCP Snooping, ARP Inspection.

Коммутатор обладает возможностью управления локально по консольному кабелю RS-232 и удаленно по Telnet/Web/SSH/SNMP.

Gazelle S5028i имеет 6 слотов для установки плат 4x10/100/1000 Base-T или плат 4x1000 Base-X GbE SFP и 2 слота для установки плат 2x10/100/1000 Base-T или плат 2x1000 Base-X GbE SFP или плат 2x10GE SFP+.

Подробную  и полную информацию о характеристиках промышленного коммутатора можно посмотреть на сайте Raisecom: https://www.dealer.su/equipment/ethernet_switches/industrial_switches/gazelle_s5028i/



Комплект поставки

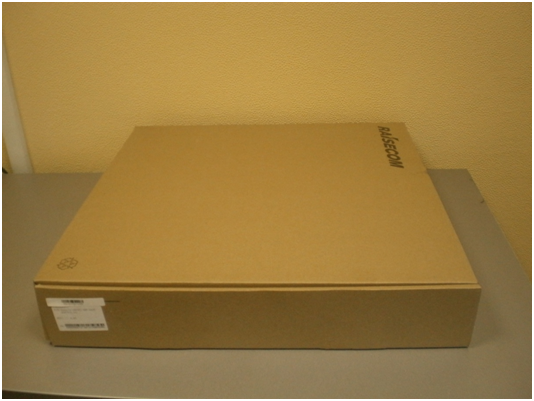

Коммутатор упакован в фирменную картонную коробку

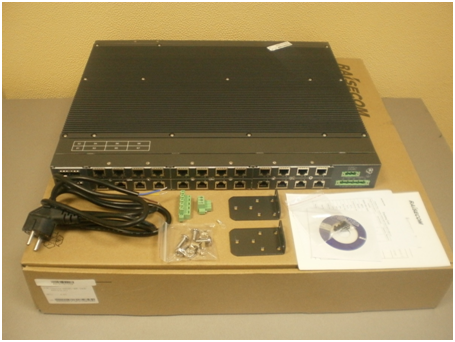

Комплект поставки :

- коммутатор Gazelle S5028i-4HF-24GE;

- Кабель заземления;

- Кабель для подключения эл. питания;

- CD-диск с инструкцией по подключению и настройке;

- гарантийный талон;

 -Приспособления для крепления в стойку;























































Интерфейсы

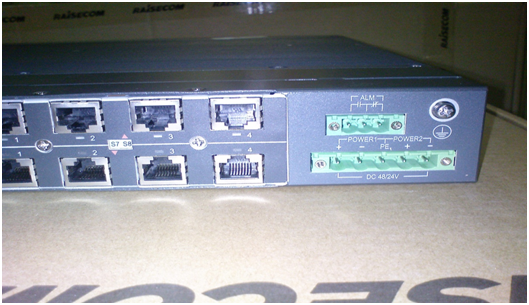

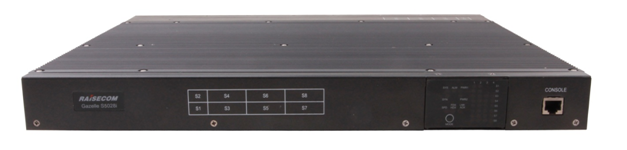

На передней панели коммутатора находятся порты Ethernet с индикаторами состояния портов, а также
контакты для подключения питания (“PWR1, PWR2”) и заземления, выход аварийной сигнализации ALM («сухие контакты»).
Коммутатор имеет резервирование по питанию 1+1, это  используется в высоконадежных системах.

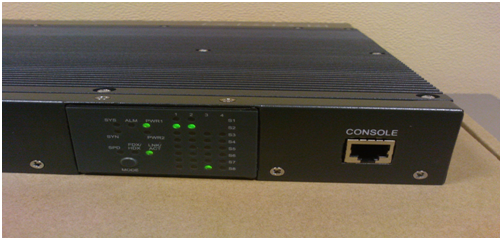

На задней панели располагаются лампочки состояния устройства ALM, SYS, PWR1, PWR2, SYN, SPO, FDX/HDX, LNK/ACT, кнопка MODE, лампочки состояния портов и консольный порт.

Медные порты могут работать с поддержкой авто-определения MDI/MDIX. Слоты SFP (Small Form-factor Pluggable) дают возможность использовать как медные, так и оптические SFP модули. Имеется возможность установки модулей CWDM / DWDM для передачи на большие расстояния.

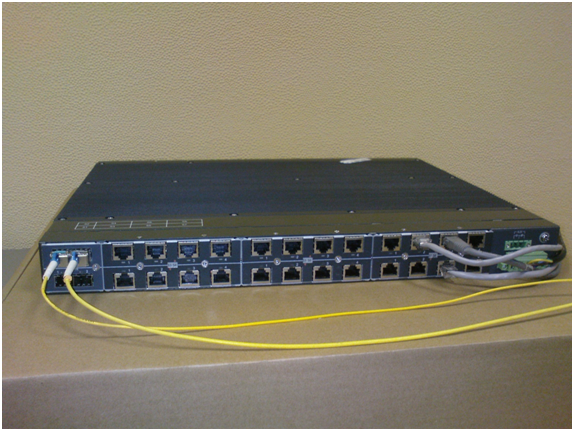

Ниже представлен коммутатор, к которому подключены три клиента по витой паре. А также коммутатор включен в оптическое кольцо с использованием 1 и 2 оптических портов.



Интерфейс CLI

После подключения по консоли или Telnet, будет выполнен вход на интерфейс командной строки (CLI).

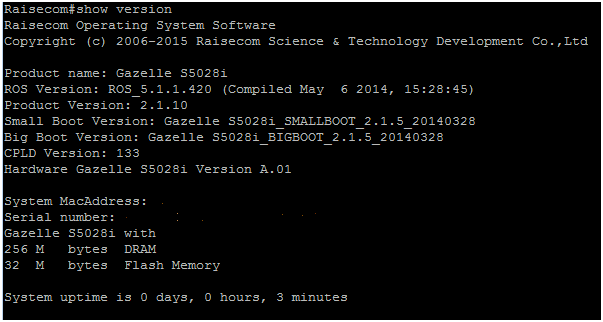

Вывод команды show version:

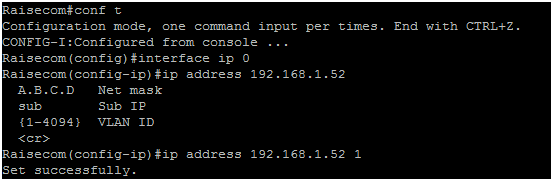

Конфигурация ip-интерфейса коммутатора:

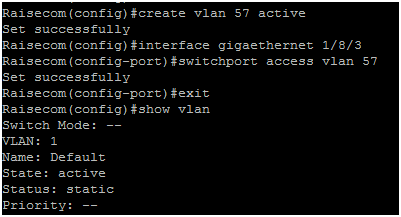

Настройка VLAN:

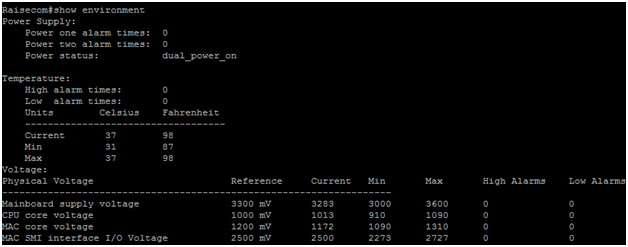

Вывод состояния эл. питания и температуры:

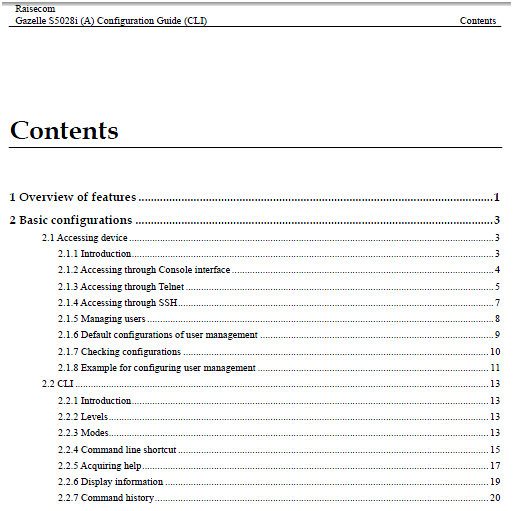

Инструкция с подробным описанием конфигурации находится на CD-диске в комплекте,  состоит из 425 страниц и  подробно описывает настройку функционала оборудования.

Web-интерфейс

Коммутатор  Gazelle S5028i-4HF-24GE имеет простой и удобный интерфейс, с использованием которого можно легко настроить и осуществить мониторинг устройства.

Примеры страниц Web-интерфейса

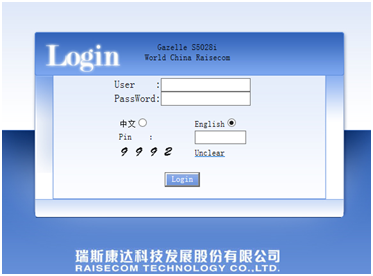

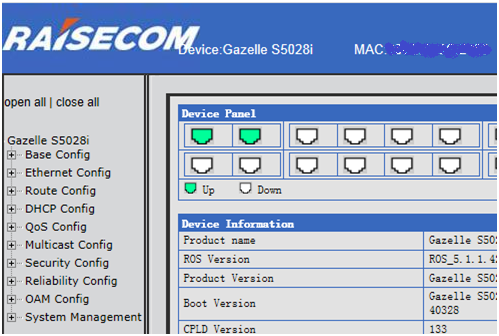

Форма для входа в Web-интерфейс



Web-интерфейс коммутатора содержит удобное и понятное боковое меню, при помощи которого пользователь без проблем может перемещаться между страницами настроек.

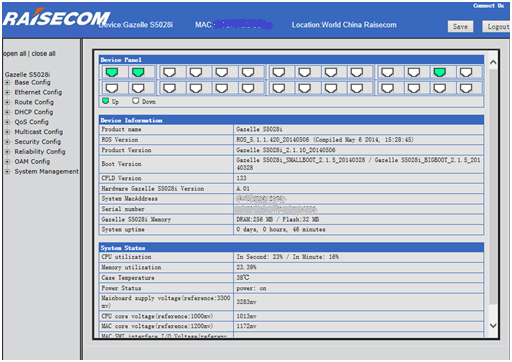

Информация об устройстве и системные параметры

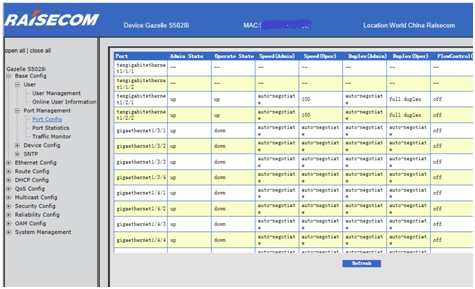

Конфигурация портов:

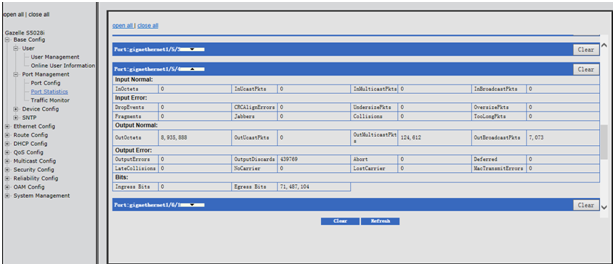

Статистика портов:

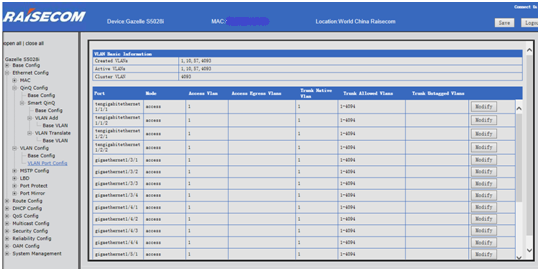

Конфигурация VLAN портов:

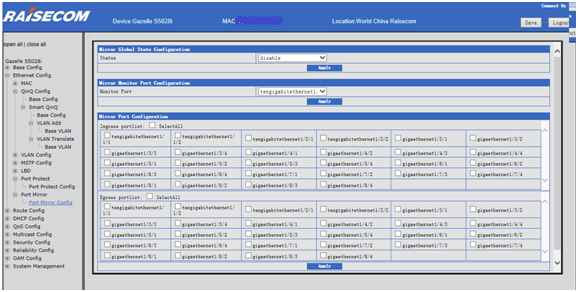

Конфигурация Mirror портов:

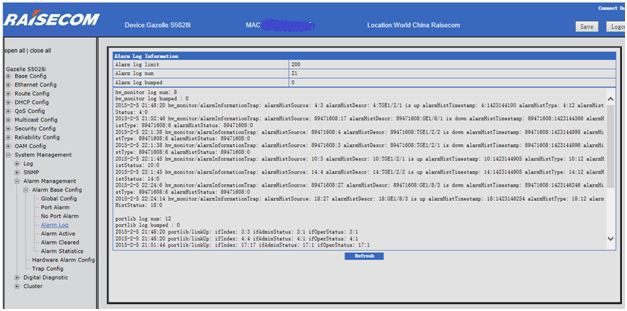

В Web-интерфейсе имеется возможность просмотра списка аварий, зафиксироваными устройством:

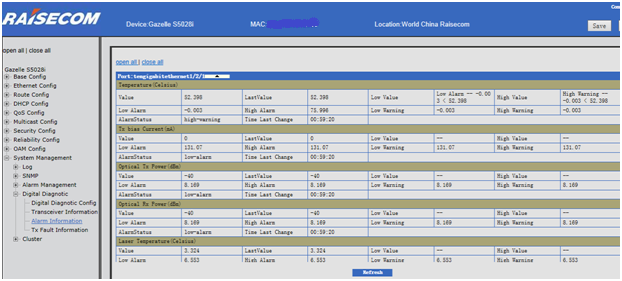

При помощи Web-интерфейса можно посмотреть информацию о текущем состоянии устройства. Обычно, значения, полученные с этой страницы, необходимы для того, чтобы оценить состояние оптической линии и для предупреждения  аварии при деградации параметров оптической линии связи.

Вывод

В заключении нужно отметить, что у коммутатора Gazelle S5028i-4HF-24GE есть свои преимущества и недостатки.

Преимущества:

• Поддержка WDM/CWDM/DWDM SFP модулей для передачи на большие расстояния;
• Поддержка  функций L2/L2+ ,  удаленное управление по Telnet/Web/SSH/SNMP;
• Модульная архитектура;
• 24 медных порта 10/100/1000 Base-T ;
• Наличие 10GE SFP+ портов;
• Привычный и доступный CLI (Cisco CLI);
• Информативный, интуитивно-понятный и простой  Web-интерфейс;
• Универсальный блок питания;
• Возможность крепления в стойку.

Недостатки:

• Большие габариты устройства;
• Распиновка консольного кабеля отличается от Cisco.
