Маршрутизатор Raisecom MSG1200-GEC для FTTB, FTTH решений с портом GbE SFP

29.01.2015 10:07

1. Назначение

Маршрутизатор Raisecom MSG1200-GEC представляет собой устройство для малых офисов или домашнего использования. WiFi роутер обладает богатым функционалом L2 и L3 : поддерживаются протоколы и функции NAT, RIP, OSPF, IEEE802.1q (VLAN), ACL, QoS, PPPoE, IGMP и др.

Интерфейсы MSG1200-GEC: 4 порта LAN ( 3 порта Fast Ethernet 10/100 Base-T RJ-45 и 1 порт Gigabit Ethernet 10/100/1000 Base-T RJ-45), 1 WAN COMBO-порт Gigabit Ethernet (10/100/1000 Base-T RJ-45 + 100/1000 Base-X GbE SFP) для uplink, 2 порта FXS RJ-11 для подключения телефонов к сети VoIP, 1 порт для подключения USB устройств, WiFi с двумя встроенными антеннами. Управление маршрутизатором осуществляется с помощью Web-интерфейса, подключения Telnet/SSH и протокола SNMP, а также по TR-069.

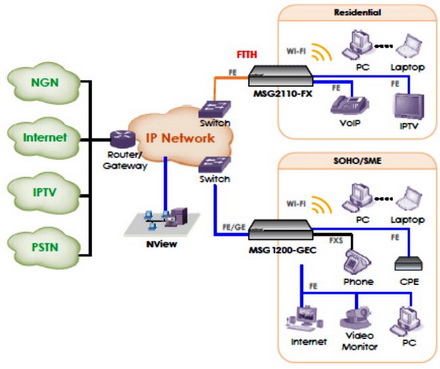

Схема применения Raisecom MSG1200-GEC: устройство MSG1200-GEC выгодно использовать, если оператор связи предоставляет клиенту пакет услуг, состоящий из доступа в Интернет, IP-телефонии и телевидения IPTV. Эти услуги можно подключить установив всего один машрутизатор у клиента дома, либо в офисе. Подключение можно осуществить с помощью витой пары Cat-5е, а если расстояние слишком велико, тогда можно использовать оптический кабель, скорость соединения при этом может 100 Мбит/с или 1Гбит/с. Можно отметить, что для подключения по оптике через SFP-порт можно использовать модули SFP 100 Base-F на скорости 100 Мбит/сек или модули GbE SFP на скорости 1000 Мбит/сек. Также можно установить 3G/4G модемы в разъем USB и использовать сеть 3G/4G как основной канал для подключения к Интернет или для автоматического резервного переключения.

2. Комплект поставки

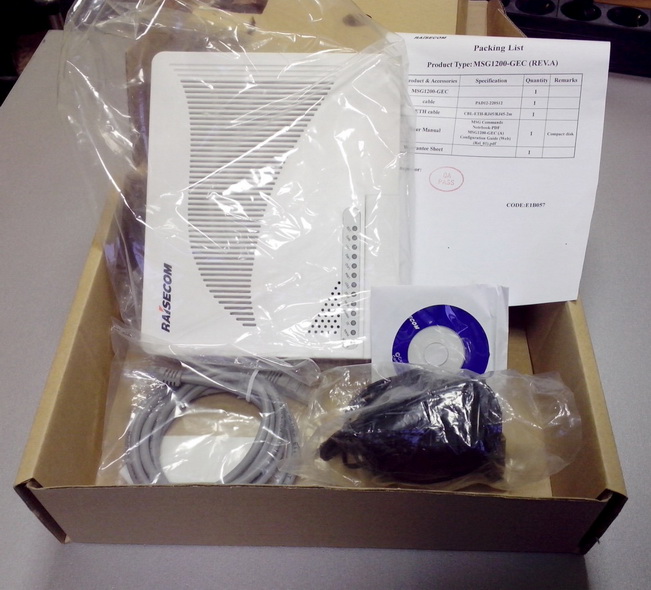

Маршрутизатор Raisecom MSG1200-GEC поставляется в картонной упаковке:

Размеры упаковки: 295мм(Ш)*235мм(Г)*75мм(В)

В комплект поставки входит:

Маршрутизатор Raisecom MSG1200-GEC
Блок питания
Патч-корд RJ45 2 метра
Диск с инструкцией
Документы

Маршрутизатор имеет размеры 198мм(Ш)*163мм(Г)*35мм(В)

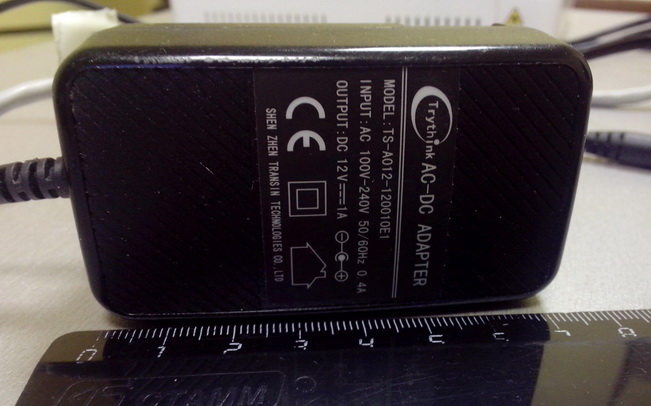

Размеры блока питания: 75мм*40мм*28мм

3. Интерфейсы

Маршрутизатор Raisecom MSG1200-GEC имеет следующий набор интерфейсов:

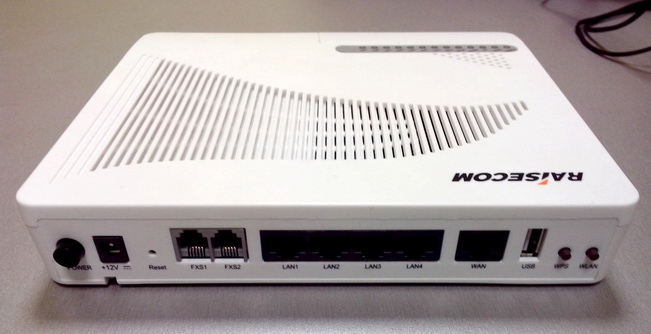

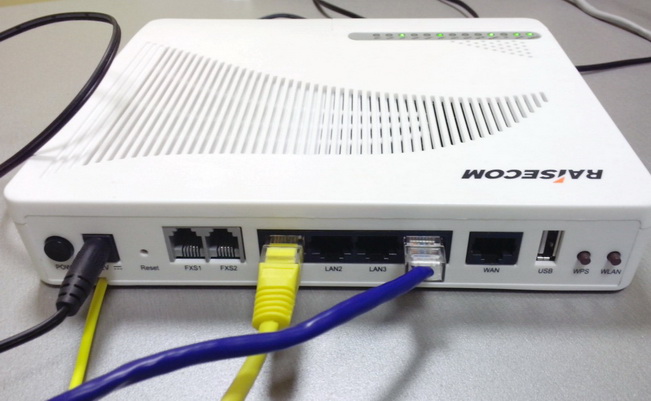

Описание портов и кнопок на задней панели устройства (слева на право):
Кнопка POWER включение/отключение питания
Разъем для подключения блока питания +12В
Кнопка RESET перезагрузка устройства, сброс настроек
2 порта FXS RJ-11 для подключения телефонов
3 порта Fast Ethernet 10/100Base-T RJ-45 LAN 1,2,3
1 порт Gigabit Ethernet 10/100/1000Base-T RJ-45 LAN 4
1 WAN порт RJ45 Gigabit Ethernet 10/100/1000Base-T
USB порт для подключения 3G/4G USB модема
Кнопка WPS (Wi-Fi Protected Setup) позволяет легко и быстро настроить беспрводное подключение к роутеру
Кнопка WLAN отключение/включение беспроводного подключения Wi-Fi

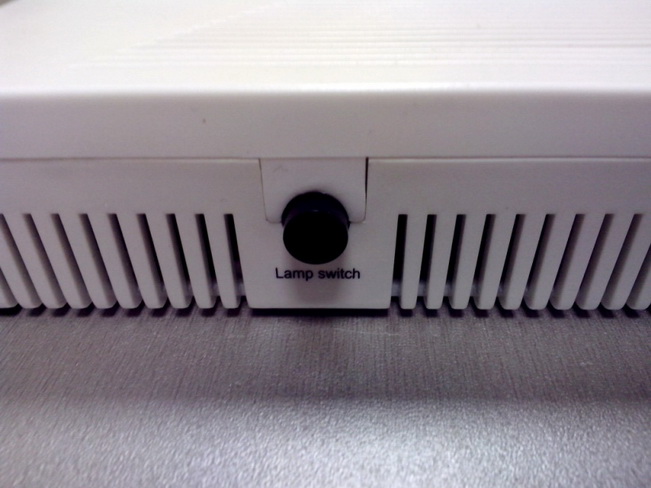

На правой панели имеется кнопка Lamp switch для отключения всех LED индикаторов состояния маршрутизатора.

На лицевой панели под защитной крышкой скрыт SFP-порт для подключения оптического кабеля, но для этого требуется дополнительно подключить SFP модуль:

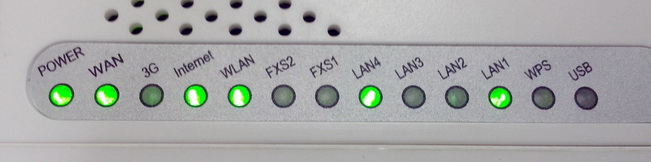

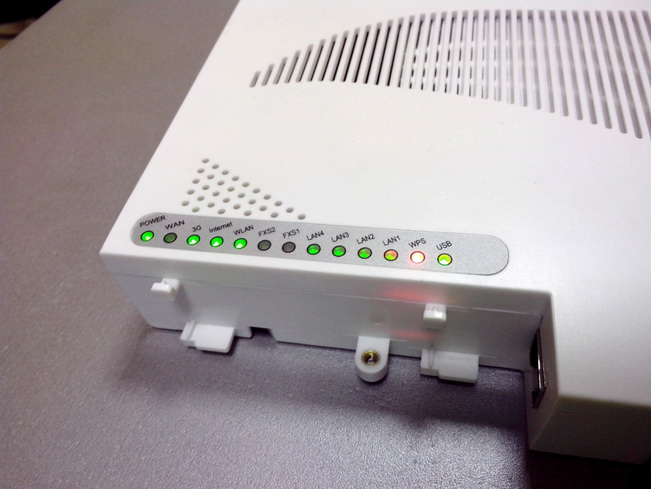

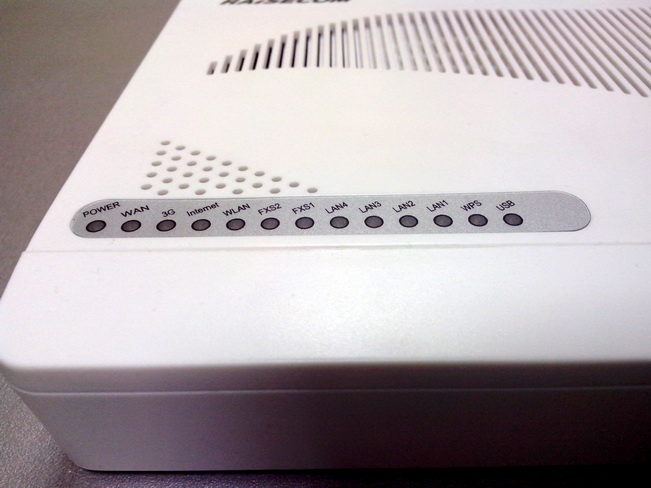

LED индикаторы состояния маршрутизатора (слева на право):
POWER индикатор питания
WAN состояние порта WAN
3G состояние подключения к мобильной сети оператора связи с помощью 3G/4G USB-модема
Internet индикатор подключения к сети интернет
WLAN состояние беспроводного интерфейса WiFi
FXS1 и FXS2 состояние портов для телефонии
LAN1-LAN4 состояние Ethernet портов
WPS индикатор включенной функции Wi-Fi Protected Setup
USB индикатор подключенного USB-устройства
Состояние LED индикаторов во время загрузки маршрутизатора:

4. Инсталляция

Рассмотрим вариант подключения маршрутизатора MSG1200-GEC к сети.

Для подключения можно использовать, как и медный кабель, так и оптический.

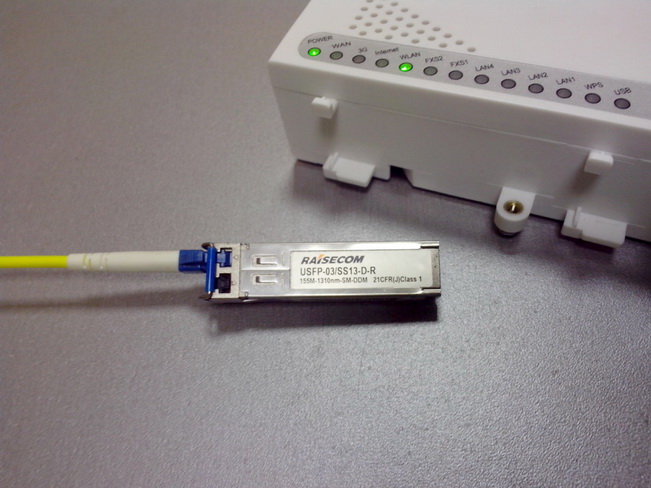

Для подключения оптического кабеля использовались два разных SFP модуля: первый поддерживал скорость 155 Мбит/с, второй 1.25 Гбит/с

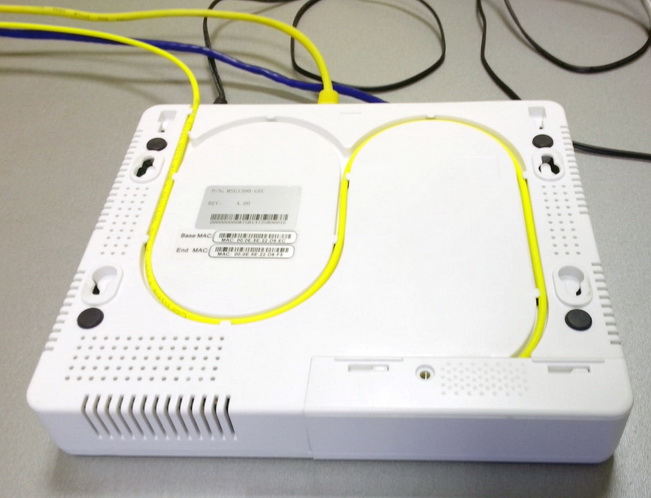

Так выглядит подключение оптического кабеля, уложенного в специальные углубления в корпусе маршрутизатора. В таком случае вероятность повредить оптический кабель при установке роутера сводится к минимуму. Отсек для установки SFP модуля надёжно защелкивается и закручивается винтом.

При подключении оптики индикатор WAN показывает статус оптического порта.

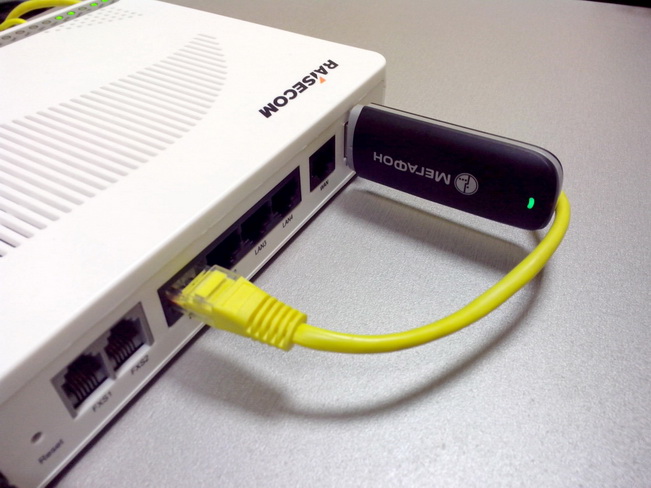

Пример подключения 3G модема МегаФон.

5. Крепление устройства

Устройство может устанавливаться как на стол или в коммуникационный ящик, так и крепиться на стену при помощи имеющихся отверстий в корпусе.

6. Управление маршрутизатором

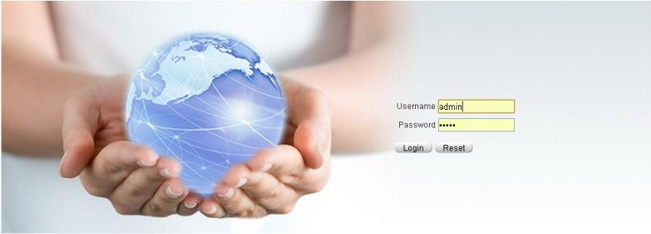

По-умолчанию, при подключении ПК к LAN портам маршрутизатор выдает IP адрес из диапазона 192.168.1.2-192.168.1.254. Чтобы зайти на WEB-интерфейс роутера, необходимо перейти по адресу 192.168.1.1. Откроется следующее окно:

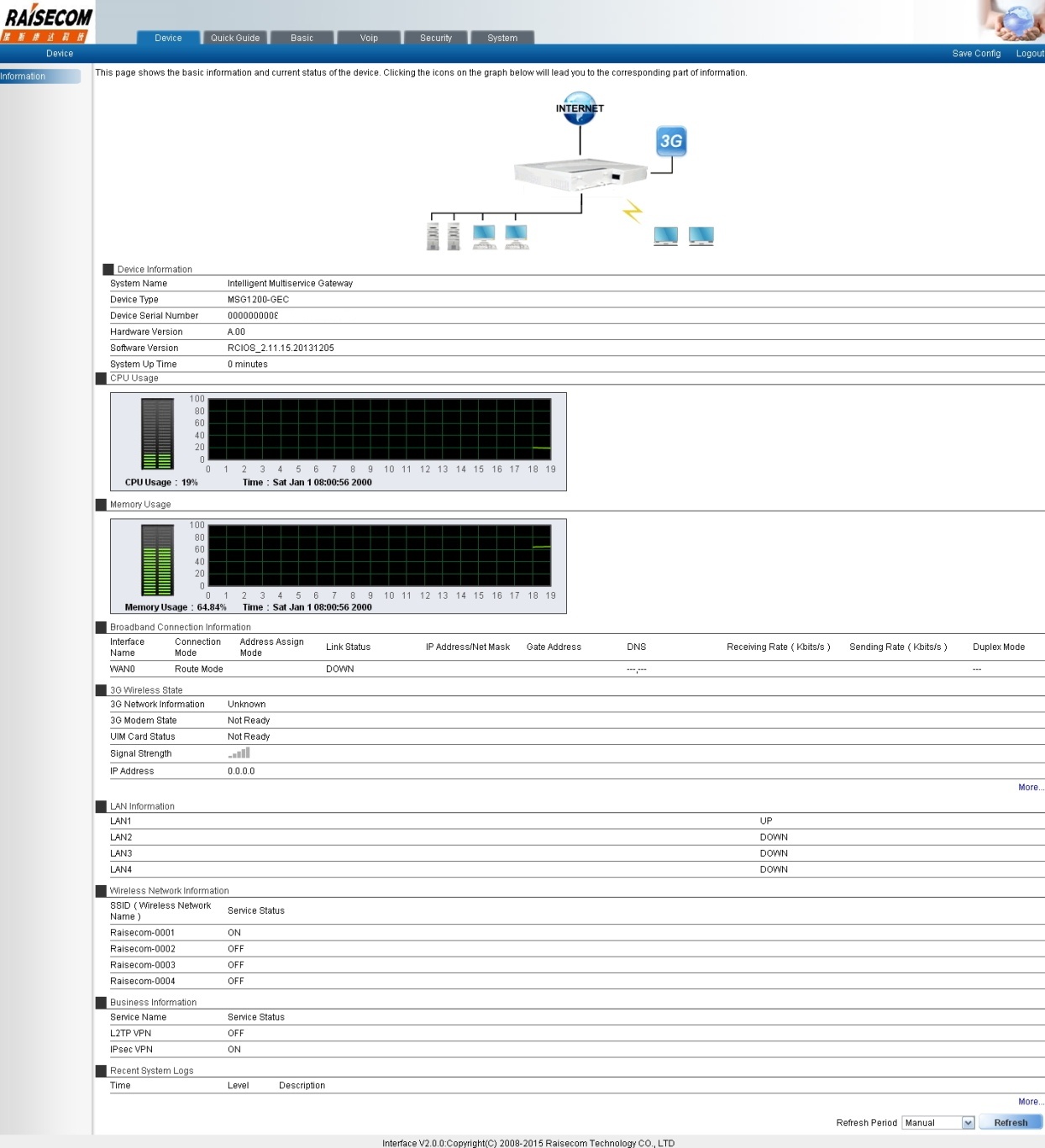

Начальный экран после входа на WEB-интефейс:

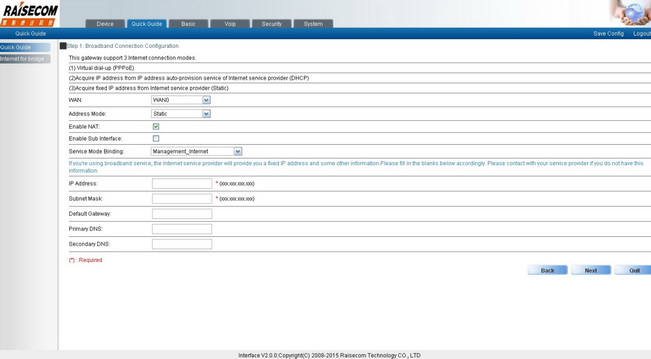

Для настройки можно воспользоваться Quick Guide «быстрой настройкой», будет предложено по пунктам ввести настройки для WAN-порта и для Wi-Fi:

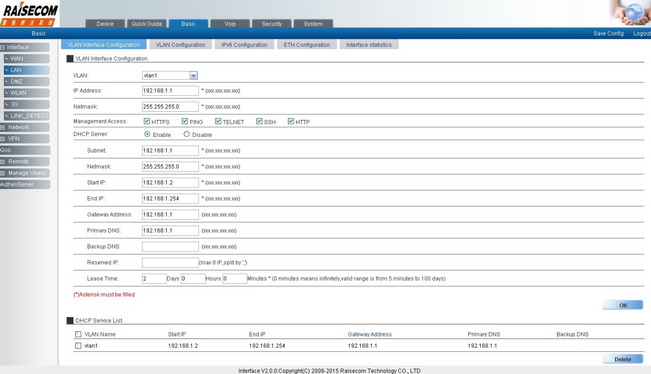

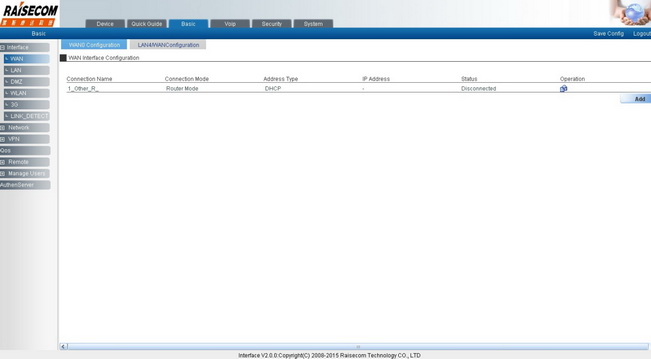

Так же можно выполнять настройку в разделе Basic, пример настройки WAN и LAN портов

По-умолчанию, при подключении маршрутизатора к сети WAN портом, он пробует получить IP адрес по DHCP.

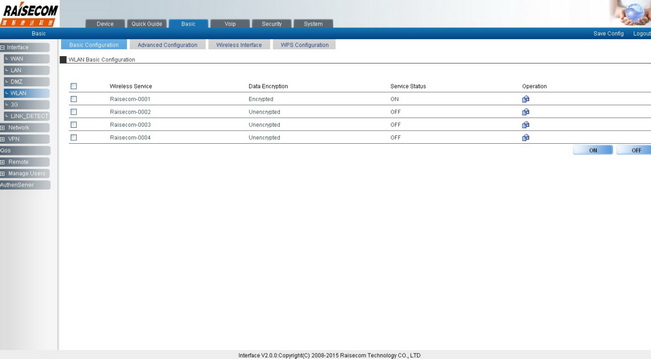

В MSG1200-GEC имеется поддержка до 4-х беспроводных сетей. По умолчанию включена сеть с названием Raisecom-0001 с включенным шифрованием.

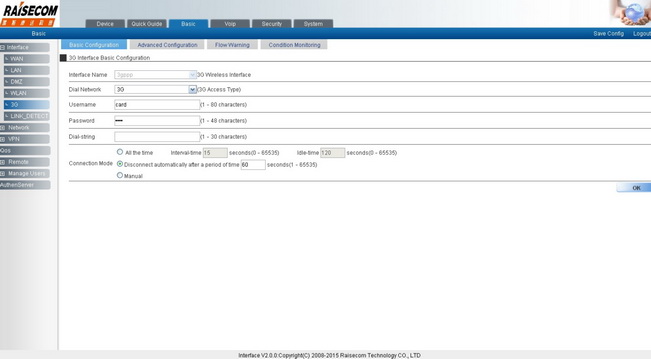

В качестве резервирования можно использовать 3G/4G модем, настройки соединения:

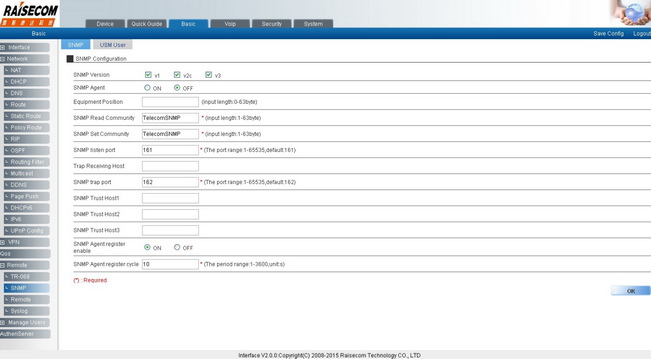

Маршрутизатор MSG1200-GEC поддерживает удаленное управление с помощью протокола SNMP, пример настроек по-умолчанию:

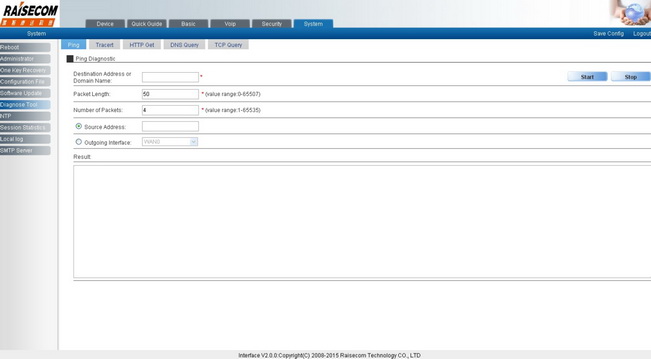

Для диагностики подключения используются: Ping, Tracert, HTTP Get, DNS Query, TCP Query

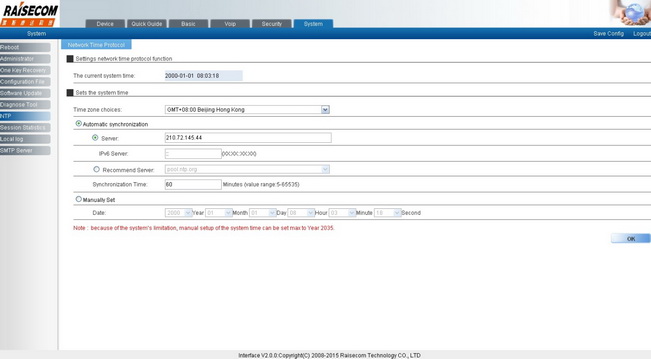

В роутере имеется поддержка протокола NTP (network time protocol) для синхронизации текущего времени

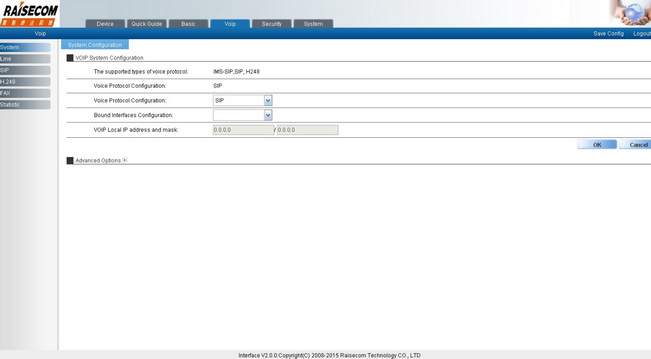

Раздел настройки VoIP телефонии и факса, поддерживаемые протоколы SIP, IMS-SIP, H.248

Кроме WEB-интерфейса у маршрутизатора есть доступ по Telnet, по командам очень похоже на Cisco

7. Заключение

Маршрутизатор Raisecom MSG1200-GEC обладает поддержкой большого количества сетевых протоколов и технологий. С помощью него можно обеспечить экономически выгодный и качественный доступ к нескольким услугам (интернет + телефония + цифровое телевидение) как по медной линии связи, так и по оптической, при этом без дополнительных затрат на медиаконвертерах (преобразователь оптического сигнала в электрический).

На станционной стороне сети можно использовать оптический коммутатор Raisecom ISCOM2828F с портами 100 Base-F или оптические коммутаторы ISCOM2924GF-4GE , ISCOM2924GF-4C , ISCOM2948GF-4C с портами 1000 Base-X SFP в качестве агрегирующего. Можно подключить до 24/48 конечных пользователей, при этом проект будет более экономически выгодным, чем использование технологии PON (пассивной оптической сети) при малой емкости сети.

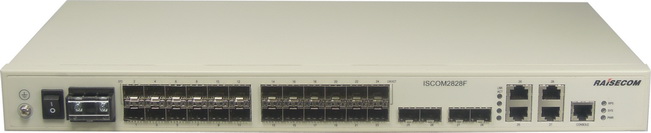

Коммутатор ISCOM2828F Rev D с 24 портами SFP 100 Base-F и 4 портами COMBO GE (10/100/1000 Base-T + 100/1000 Base-X GbE SFP)
