Назначение промышленных коммутаторов

Особенностью промышленных коммутаторов является их защищенность от воздействия внешней среды. Они могут работать в расширенном диапазоне температур от -40 ⁰C до +85 ⁰C, их корпус защищен от пыли и влаги (разные модели обладают разной степенью защиты), а электронные микросхемы более устойчивы к электромагнитным помехам.

Обычно промышленные коммутаторы используют в технических помещениях или при производстве, например, неотапливаемых и пыльных помещениях, ангарах, заводских цехах, тоннелях метро и железной дороге, сетях видеонаблюдения с уличным монтажом, трансформаторных подстанциях.

Также, в отличие от обычных коммутаторов, коммутаторы для Industrial Ethernet могут дополнительно иметь:

• Входы и выходы аварийной сигнализации («сухие контакты») для удаленного мониторинга оборудования,
• Блоки питания для подключения как к сети 220 Вольт, так и к промышленной сети DC 12 Вольт или DC 24 Вольта или, например, DC 110 Вольт. Как правило, блоки питания поддерживают работу в широком диапазоне входного напряжения.

Коммутаторы Indastrial Ethernet предназначены для монтажа не только в стойку 19”, но и для монтажа на DIN-рейку в электрическом щитке или для настенного монтажа.


Возможности коммутатора Gazelle S1112i-PWR

Gazelle S1112i-PWR-4GF-8FE представляет собой L2/L2+ коммутатор для промышленного Ethernet с поддержкой функции Power over Ethernet (PoE) на медных портах 10/100 Base-T. Коммутатор Gazelle S1112i-PWR-4GF-8FE имеет 8 портов 10/100 Base-T PoE для подключения клиентских устройств и 4 порта 100/1000 Base-X GbE SFP для подключения к uplink, а также консольный порт RS-232 и порт Alarm.

Из заявленных характеристик можно отметить следующие:
— Диапазон рабочих температур от -40 ⁰C до +85 ⁰C;
— Грозозащита до 6000 вольт;
— Уровень защиты от пыли IP40;
— MTBF время наработки на отказ более 300 000 часов;
— Выходная мощность PoE 120Вт (15Вт на порт при подключении 8 портов, 30Вт на порт при подключении
    4 портов);
— Устройство питается от переменного тока 110/220В (85В~264В) или от постоянного DC — 48В (44В~57В);
— Потребляемая мощность коммутатора без подключенных потребителей PoE не более 15Вт при максимальной нагрузке;
— Крепление на DIN-рейку.

Сетевые характеристики Gazelle S1112i-PWR

Коммутатор Gazelle S1112i-PWR поддерживает протоколы IEEE 802.1Q VLAN, IEEE 802.3ad Link Agregation, IEEE 802.1ad QinQ, IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, IEEE 802.1x RADIUS, IEEE 802.1p QoS, IEEE 802.3x Flow Control и тд. 4094 метки VLAN, а также DHCP Client, DHCP Snooping, DHCP Option82, IGMP Snooping, IP DSCP, TACACS+, Port Security, PPPoE+, IEEE 802.1ah Ethernet OAM, SFP DDM, Loopback Detection, ITU-T G.8032 ERPS и пр.

Управление удаленно через Web, Telnet, SSH, SNMP а также локально через консоль RS-232.
Коммутатор имеет 8 медных портов 10/100 Base-T и 4 порта 100/1000 Base-X SFP для установки SFP модулей(как оптических, так и медных (RJ-45)).

О характеристиках данного коммутатора также можно прочитать на соответствующей странице:
    https://www.dealer.su/equipment/ethernet_switches/industrial_switches/gazelle_s1112i-pwr/

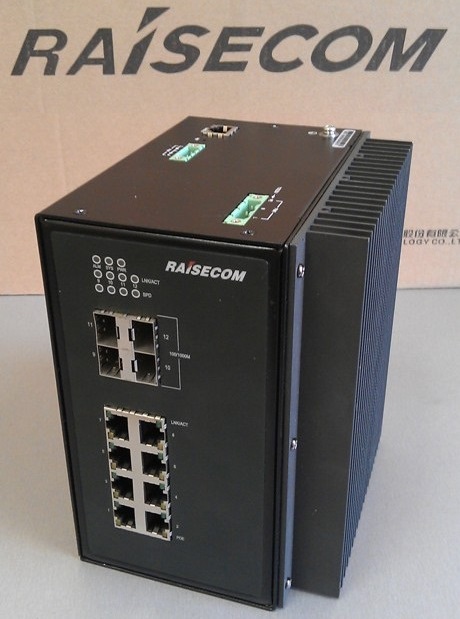

Внешний вид и упаковка

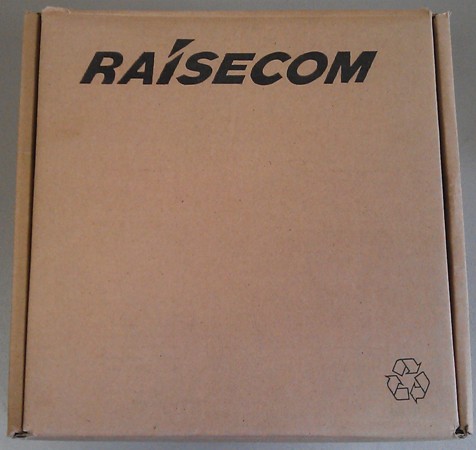

Коммутатор поставляется в фирменной картонной упаковке размером 270х270х150мм

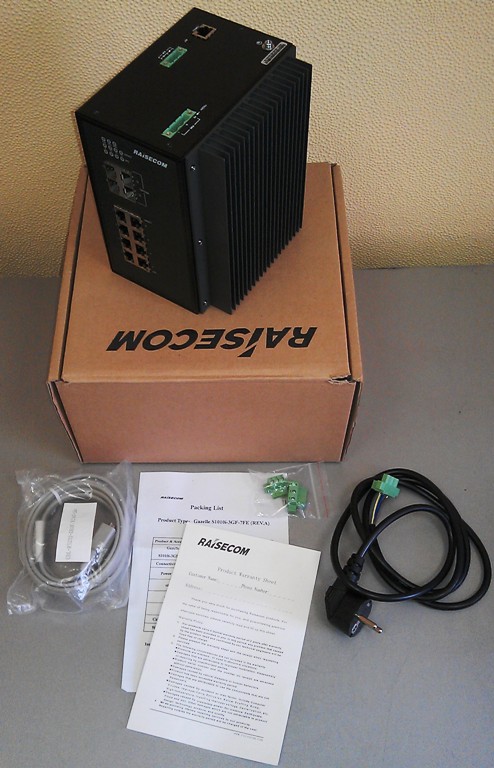

В комплект поставки входит:
— коммутатор Gazelle S1112i-PWR
— консольный кабель для COM-порта
— коннектор для подключения питания
— кабель питания
— коннектор заземления
— коннектор Alarm (ALM)
— гарантийный талон





Интерфейсы

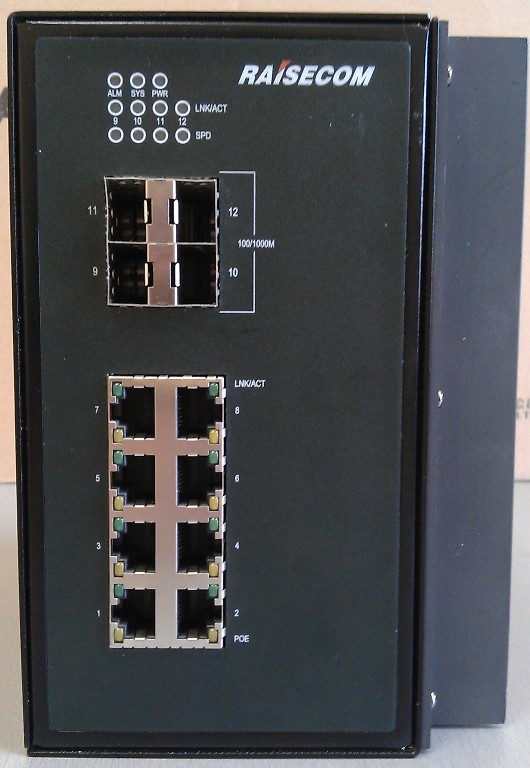

На передней панели находятся порты SFP, Ethernet (RJ-45) c индикаторами состоянии портов LINK/ACT, SPD, а так же лампочки состояния устройства ALM, SYS, PWR.

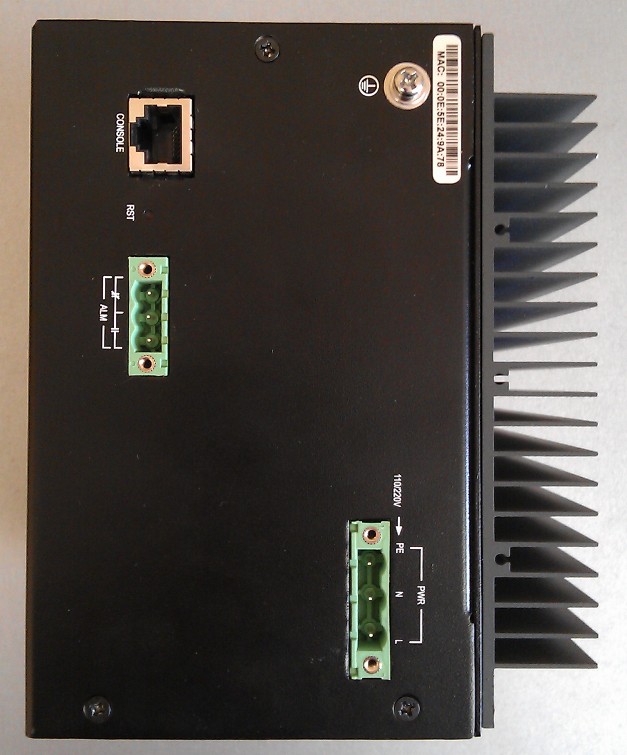

На верхней панели расположены контакты для подключения питания (PWR), заземления, выход аварийной сигнализации ALM («сухие контакты»), а так же порт для подключения консольного кабеля и кнопка сброса (reset/RST). Встроенный блок питания AC поддерживает работу в широком диапазоне 110В/220В (85В~264В).

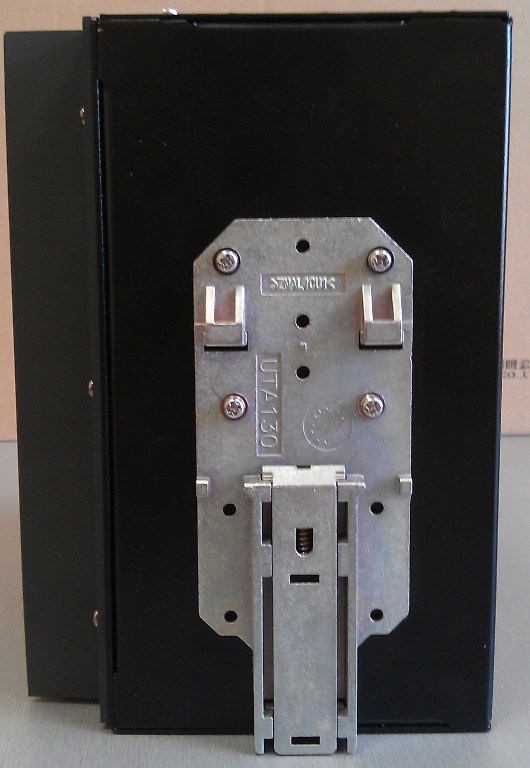

На задней панели находится крепление на DIN-рейку.




Медные порты поддерживают MDI/MDIX и скорости работы 10/100 Мбит/с. Порты для установки SFP (Small Form-factor Pluggable) позволяют использовать как медные, так и оптические SFP модули.
Допускается установка модулей CWDM / DWDM, в том числе для передачи на большую дальность.

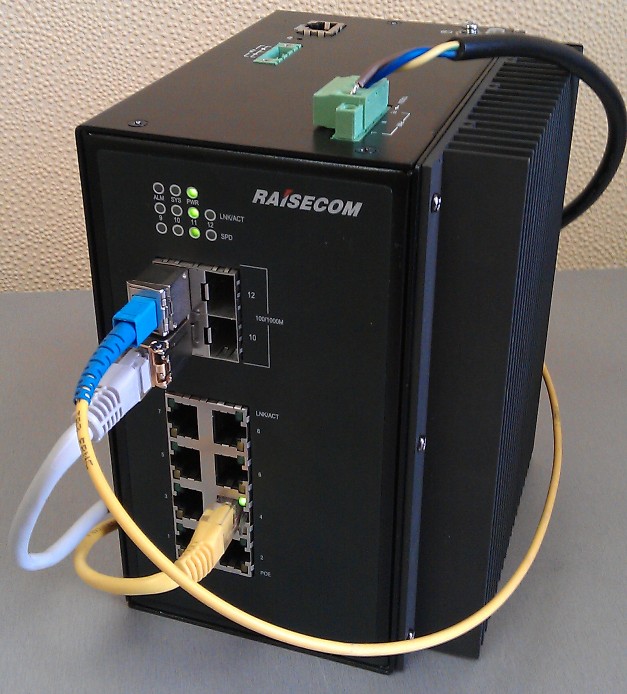

На фотографии ниже представлен коммутатор с одним подключенным портом RJ-45 (UTP-5e), а также задействованы два порта SFP, в которые установлены оптический и медный SFP модули.





Интерфейс CLI

Выполнив подключение по консоли или Telnet, мы имеем доступ к интерфейсу командной строки (Command Line Interface, CLI) коммутатора. Он очень напоминает Cisco CLI.

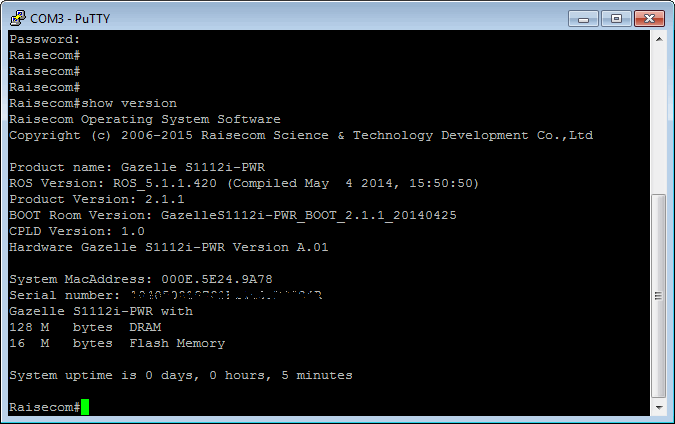

Пример вывода команды show version:

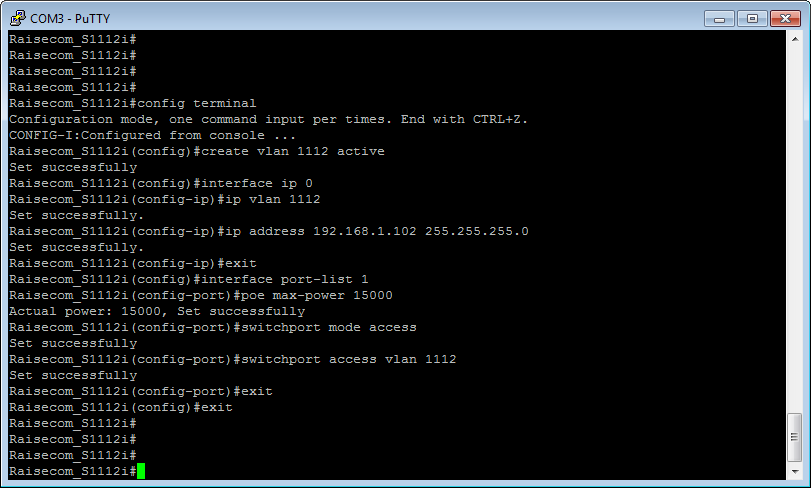

 Пример конфигурации IP-интерфейса коммутатора,  создания VLAN и настройки максимально допустимой мощности PoE для первого порта коммутатора.

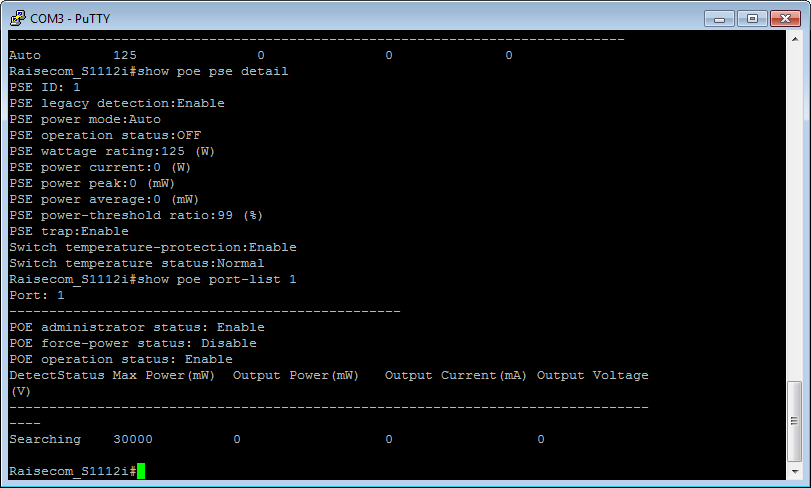

Просмотр информации о состоянии PoE источника питания, текущей нагрузке и пиковой нагрузке, а также аналогичная информация по каждому из портов коммутатора в отдельности.

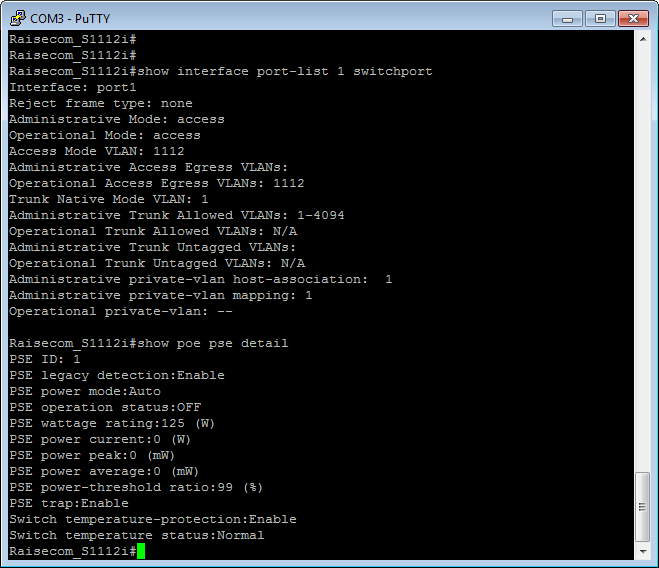

 Просмотр настроек VLAN на Ethernet порту коммутатора.

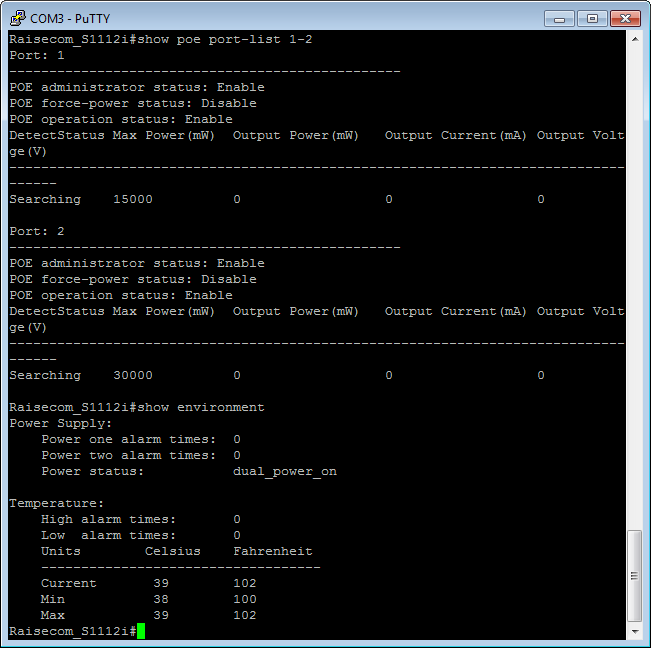

Просмотр настроек PoE для нескольких портов коммутатора одновременно, а также данных о температуре окружающей среды.





Web-интерфейс коммутатора

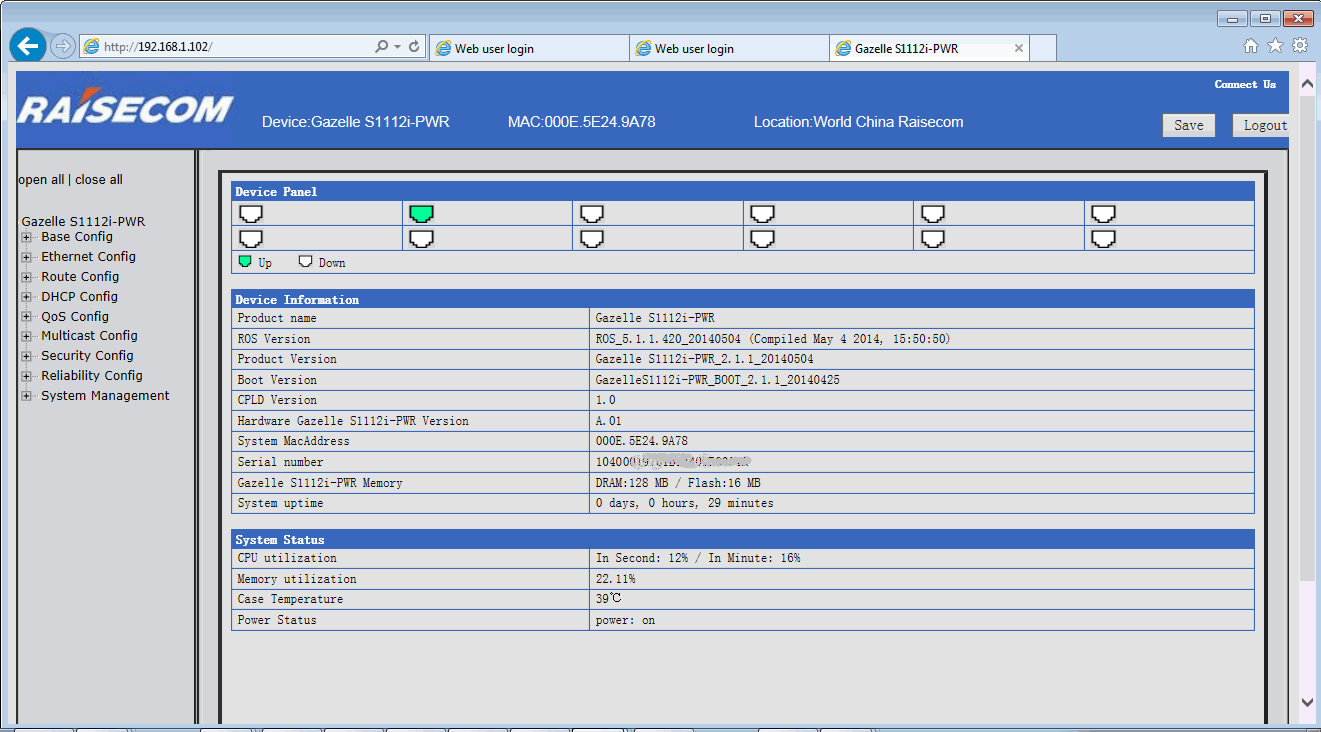

 Коммутатор Gazelle S1112i-PWR-4GF-8FE-AC имеет удобный интерфейс, с помощью которого можно с легкостью выполнить предварительную настройку и осуществлять дальнейший мониторинг состояния устройства.



 Боковое меню навигации позволяет выбрать необходимые для настройки функции:

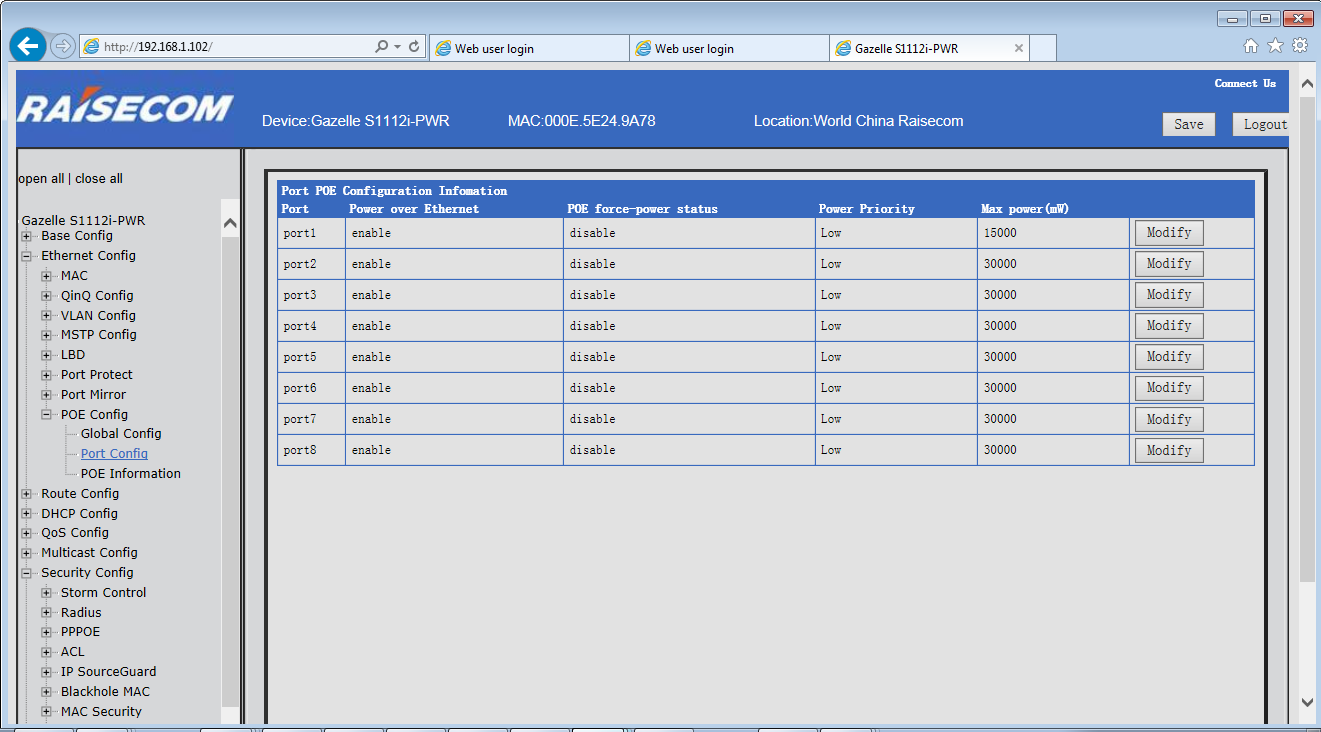

 В частности, через Web-интерфейс доступны настройки PoE для Ethernet портов, позволяющие принудительно включить или отключить PoE на порту, задать максимально допустимую потребляемую мощность для порта, а также приоритет данного порта.:

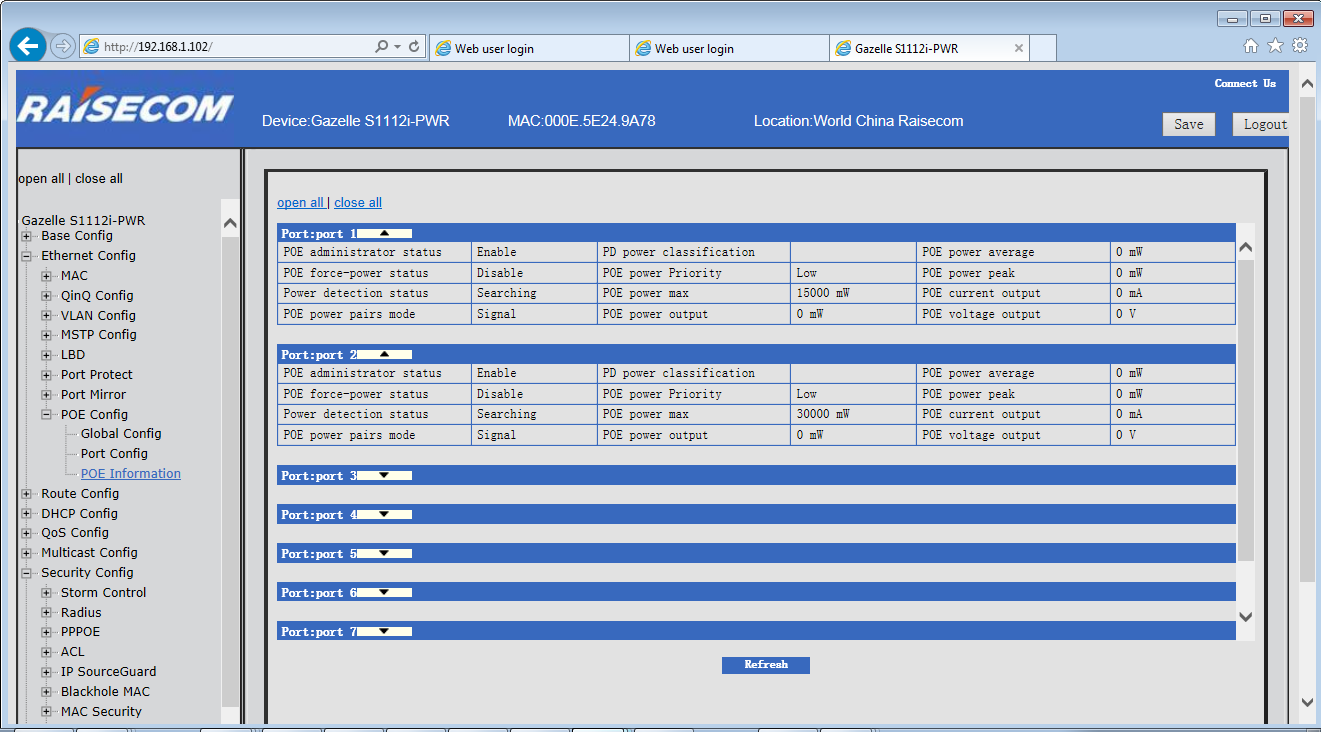

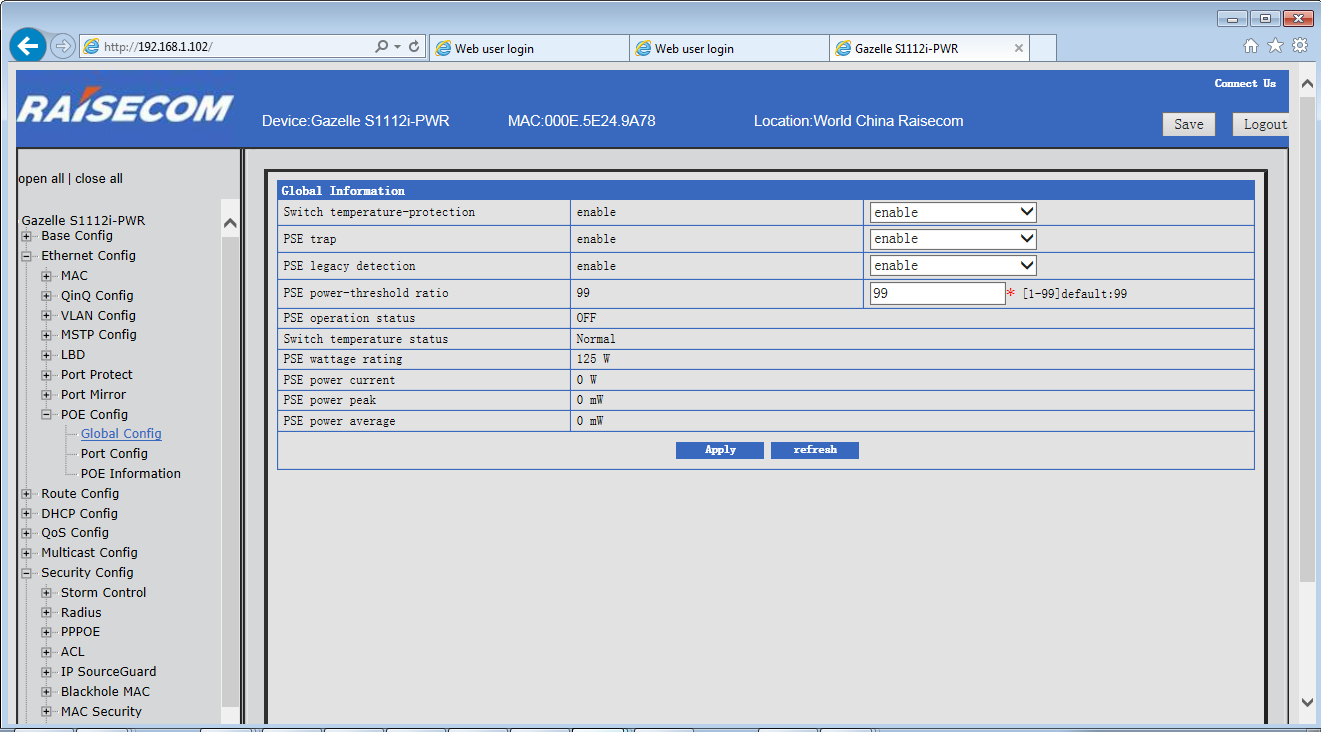

 Web-интерфейс также можно использовать для получения информации о PoE нагрузке в отдельности на каждом из портов коммутатора  и установленных настройках.




Коммутатор также поддерживает функцию цифровой диагностики оптических модулей (DDM), что позволяет контролировать состояние оптической линии связи и своевременно предотвращать возможные аварии.

Вывод

По результатам можно выделить как положительные, так и отрицательные моменты эксплуатации коммутатора Gazelle S1112i-PWR
Плюсы:
  — Поддержка функций L2/L2+, в частности, удаленное управление по Web/Telnet/SSH/SNMP;
  — Поддержка PoE до 30W на порт;
  — Отсутствие вентиляторов;
  — Поддержка WDM/CWDM/DWDM SFP модулей, в том числе, модулей SFP на дальние расстояния;
  — Привычный CLI (Cisco CLI);
  — Информативный и интуитивно-понятный Web-интерфейс;
  — Широкий диапазон рабочих температур -40 ⁰C до +80 ⁰C;
  — Возможность установить на DIN-рейку.

Минусы:
  — Отсутствие медного гигабитного порта. Если потребуется подключить медный GE аплинк, то необходимо установить медный SFP модуль;
