Одновременная передача потока E1 и трафика Ethernet по медным 2/4 проводным линиям с помощью G.SHDSL модема Raisecom RC1103-SHDSL-4W

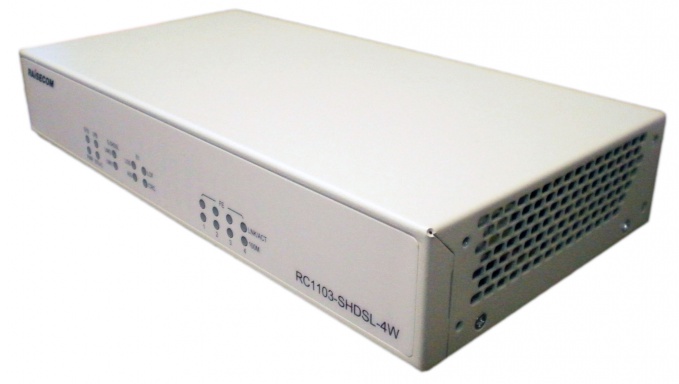

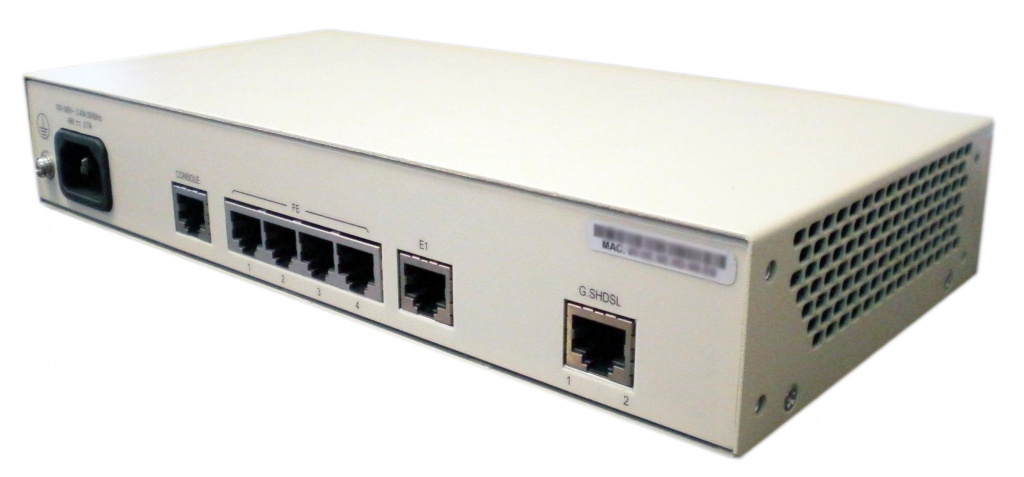

Фото устройства:
Устройство имеет компактный металлический корпус, который можно установить в стойку 19", занимает место в 1U. На борту RC1103-SHDSL-4W имеется 4 интерфейса 10/100Base-T Fast Ethernet, 1 интерфейс для подключения потока E1 balanced 120 Ом RJ45, 1 интерфейс для подключения к медной линии G.SHDSL разъём RJ45 и 1 порт RJ45 для подключения по консоли RS232. В RC1103-SHDSL-4W реализована поддержка кодирования TC-PAM128, что позволяет передавать данные Ethernet на скорости до 30Мбит/с по двум медным парам или до 15Мбит/c по одной медной паре. Для питания используется совмещенный блок питания, устройство можно подключить как к источнику постоянного напряжения DC -48В, так и к источнику переменного напряжения AC 220D (100~240В), в комплекте имеются два разных кабеля питания. Управление осуществляется с помощью Console/Telnet/SNMP, а так же в графической системе управления Raisecom NView NMS.
С остальными характеристиками можно ознакомиться на странице RC1103-SHDSL-4W >>>

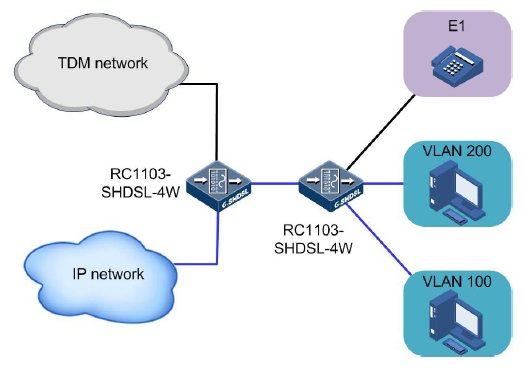

Типичная топология "точка-точка". По медной линии можно подключить устройства к TDM и IP сетям, при этом тегируя Ehternet трафик в разные VLAN'ы.

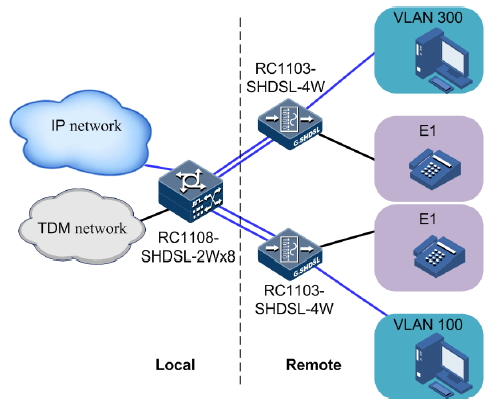

Топология "точка-многоточка", используя платы RC1108-SHDSL-2Wx8 в шасси iTN2100.

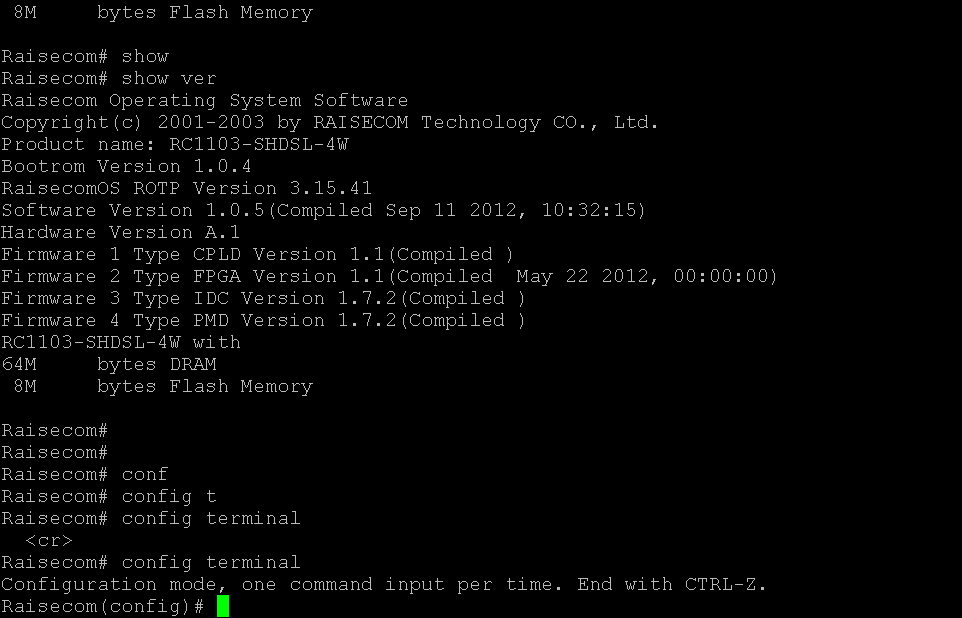

В комлекте приложен консольный кабель для управления. Распиновка этого кабеля так же имеется в мануале. CLI-интерфейс придётся по душе инженерам, которые много работали с оборудованием фирмы CISCO.
Для того, чтобы два модема RC1103-SHDSL-4W работали в схеме "точка-точка" необходимо назначить одному из них режим работы STU-C (central), а другому модему STU-R (remote).
Команды:
Raisecom# config
Configuration mode, one command input per time. End with CTRL-Z.
Raisecom(config)# slot 0
Raisecom(config-slot/0)# stu-mode ?
stu-c stu-c
stu-r stu-r
- Краткий обзор устройства и его характеристик.
- Схемы применения устройства Raisecom RC1103-SHDSL-4W
- Управление. Начальная конфигурация.
-
Для того, чтобы задать ip-адрес устройству нужно ввести команду ("1" - метка VLAN, в котором доступно управление)
Raisecom(config)# ip address 192.168.2.160 255.255.255.0 1
Доступные типы модуляции для интерфейса SHDSL:
Raisecom(config-slot/0)# interface shdsl 1
Raisecom(config-shdsl/0/1)# annex ?
annexa-pam16-bandwidth
annexa-pam4-bandwidth
annexaf-autopam-bandwidth
annexaf-pam128-bandwidth
annexaf-pam16-bandwidth
annexaf-pam32-bandwidth
annexaf-pam64-bandwidth
annexb-pam16-bandwidth
annexb-pam4-bandwidth
annexbg-autopam-bandwidth
annexbg-pam128-bandwidth
annexbg-pam16-bandwidth
annexbg-pam32-bandwidth
annexbg-pam64-bandwidth
Для максимальной скорости передачи необходимо выбрать annexaf-pam128, либо annexbg-pam128.ВАЖНО Когда модемы одновременно передают и Ethernet трафик и поток E1, необходимо назначить модуляцию PAM16, PAM32 или AutoPAM, иначе этот режим работы не будет функционировать.
- Результаты тестирования скорости передачи данных Ethernet.
-

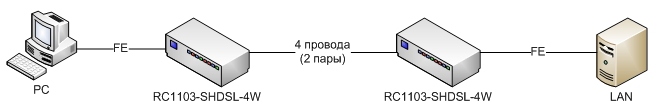

Схема тестирования при передачи только IP-трафика. Использована модуляция PAM128. Интерфейсы SHDSL модемов RC1103-SHDSL-4W подключены кабелем категории 5е с сечением 0,45мм.

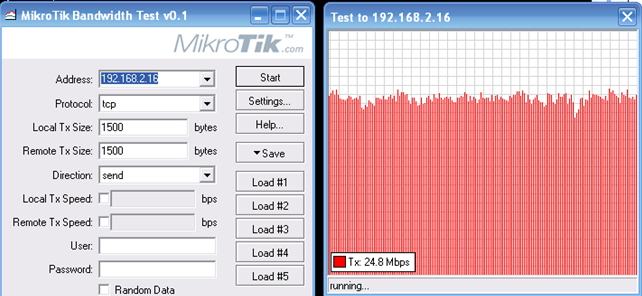

График скорости обмена данными

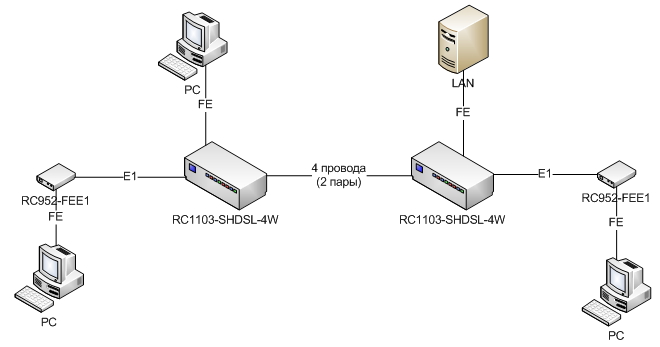

Вторая схема тестирования включает в себя передачу данных IP и TDM. Использована модуляция PAM32. Интерфейсы SHDSL модемов RC1103-SHDSL-4W подключены кабелем категории 5е с сечением 0,45мм. Для генерации потока E1 в схему были подключены конвертеры RC952-FEE1, которые передают Ethernet поверх E1.

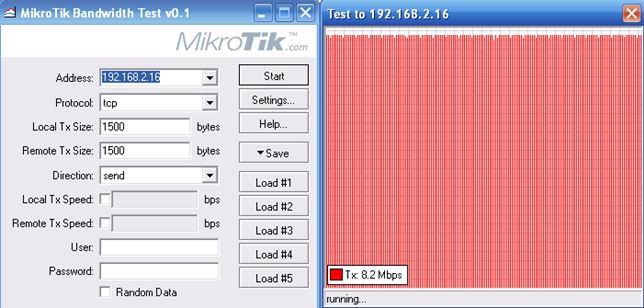

График скорости обмена данными Ethernet, при одновременной передаче с потоком E1.
- Вывод
Модемы RC1103-SHDSL-4W RC1103 являются оптимальным решением для организации подключения удаленных объектов по технологии G.SHDSL, позволяя получить удаленно управляемое решение без использования дополнительных программ управления и мониторинга.
