Краткий обзор медиаконвертеров RC552-GE (Rev.D).

Сегодня мы рассмотрим способы управления оптических медиаконвертеров RC552-GE (Rev.D) в управляемом и неуправляемом шасси:

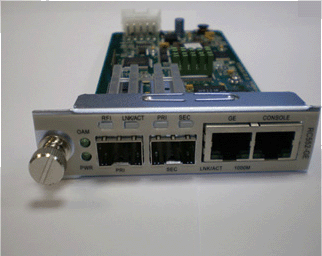

1) общий вид устройства:

2)оптический медиаконвертер RC552-GE(D), устновленный в 1слотовом неуправляемом шасси:

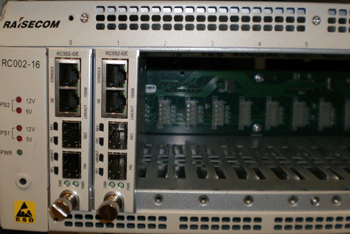

3)оптический медиаконвертер RC552-GE(D) устновленный в 16слотовом управляемом шасси:

Вначале нашего обзора отметим, что RC552-GE (D) являются высоконадежным и экономически выгодным решением, предназначенным для преобразования сигнала из стандарта 10/100/1000 BASE-T на витой паре в сигнал стандарта 1000 BASE-X SFP, с возможностью организации защиты uplink линии по схеме 1+1 . Для работы в медиаконвертер устанавливаются SFP модули в зависимости от решаемой задачи.

Типичная схема применения на сети:



Теперь перейдем к основной части нашего обзора -  способы управления и мониторинга медиаконвертеров.



Основной преимущественной особенностью данных медиаконвертеров  с точки зрения управления является удобство настройки и мониторинга. Достигается это путем интегрирования собственного web интерфейса, а также использование независимой полнофункциональной платформы управления и мониторинга Raisecom Nview.  Отмечу, что с помощью данной платформы может управляться все оборудование компании Raisecom.

Итак, рассмотрим управление с помощью платформы NView.

Многофункциональность данной программы позволяет в полной мере осуществлять мониторинг, управление и  диагностику данных устройств, некоторые основные особенности представлены на картинках ниже:

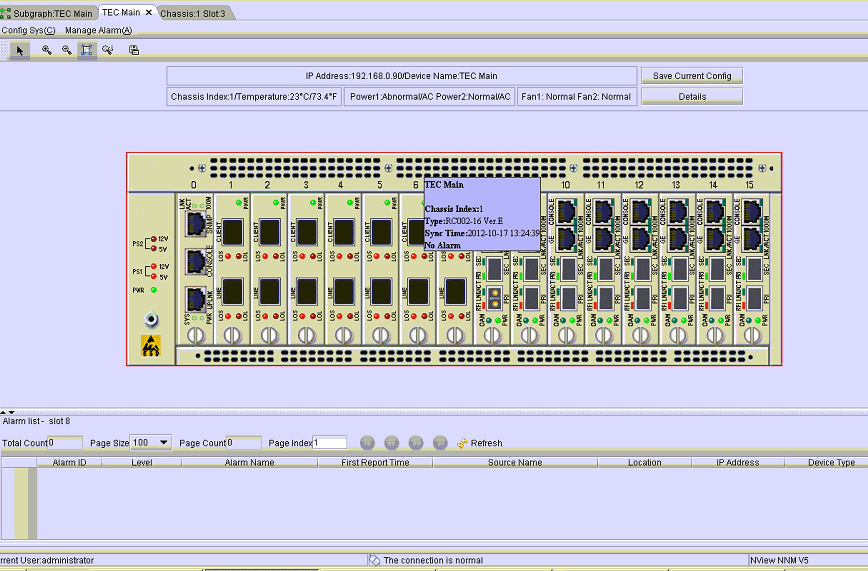

Общий вид устройств 552-GE(слоты 8-15), установленных в управляемом 16 слотовом шасси:

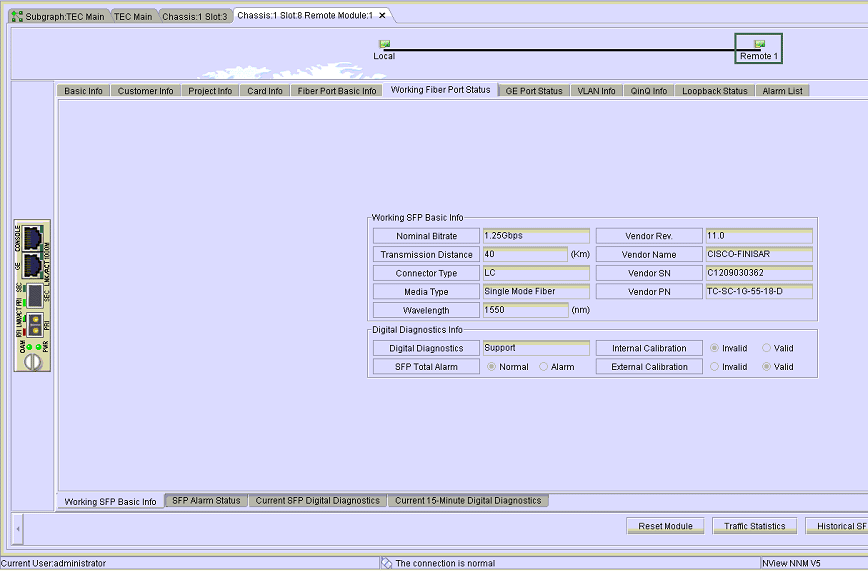

Вкладка "Статус оптического порта" представляет собой сводную таблицу, в которой освещена базовая информация подключенного модуля SFP: тип оптического волокна, дистанция и пропускная  способность, рабочая длина волны, а также серийный  номер, артикул, ревизия и другое.

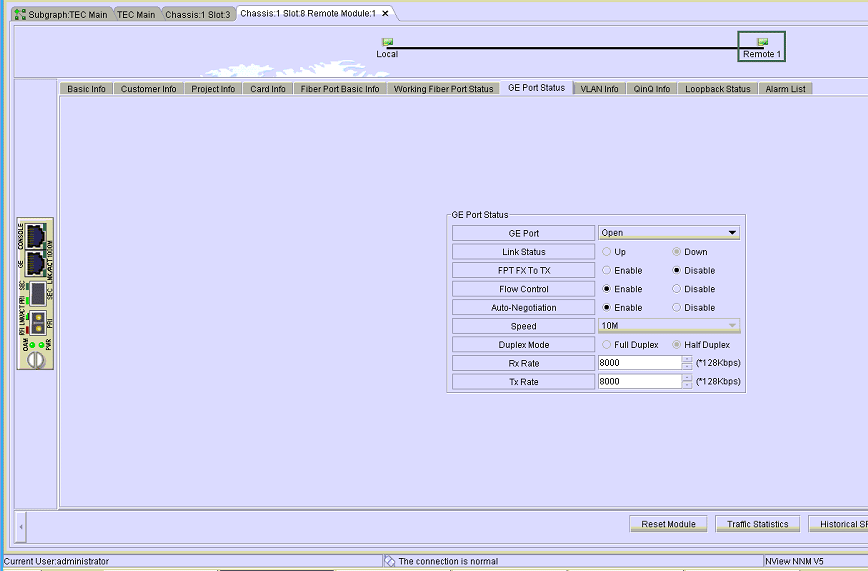

Вкладка "Статус GE порта"- это таблица в которой представлены данные о состоянии порта, некоторых функциях( flow control, auto-negotiation, speed), а также входящая и исходящая скорость передачи данных(Rx/Tx rate).

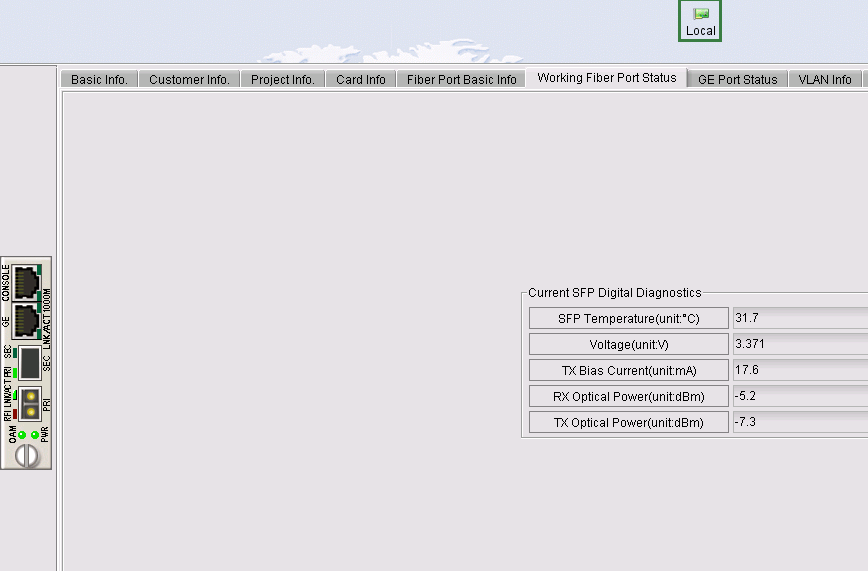

Во вкладке "Уровни оптического" сигнала можно найти полезную информацию о текущих уровнях оптического сигнала приема/передачи(Rx/Tx), значения напряжения, силы тока и температуры.

А также множество других настраиваемых параметров,которые мы не будем представлять в данном обзоре, более подробную информацию можно найти в документации оборудования.



Вторым, но не менее важным способом управления является интуитивно понятный web интерфейс, с помощью которого также можно настраивать ряд основных и дополнительных параметров:

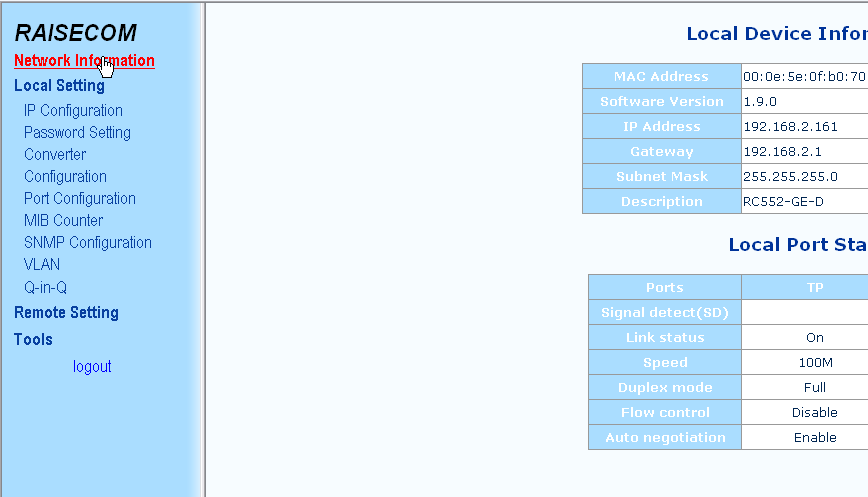

Информация об устройстве "Network Information" дает нам данные по версии программного обеспечения, mac адресу, маски, шлюзу устройства, а так 552-GE-D:

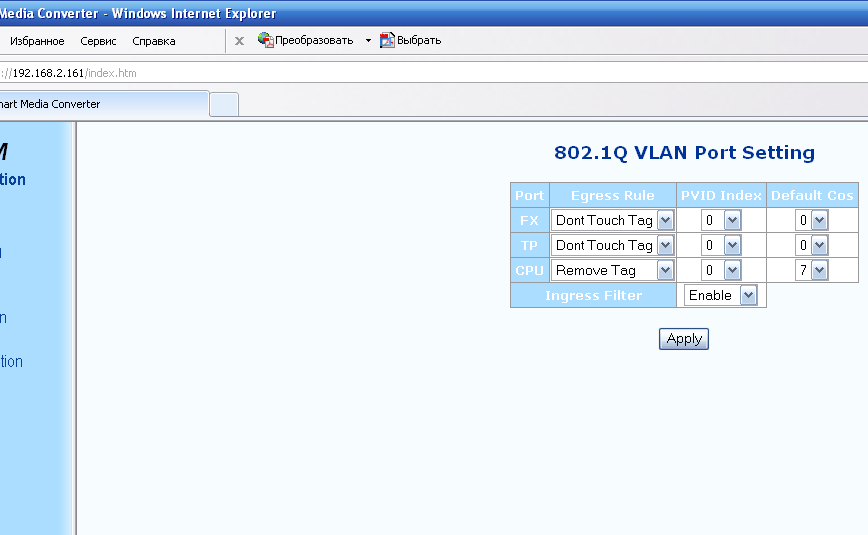

На следующей странице представлены параметры настройки vlan:

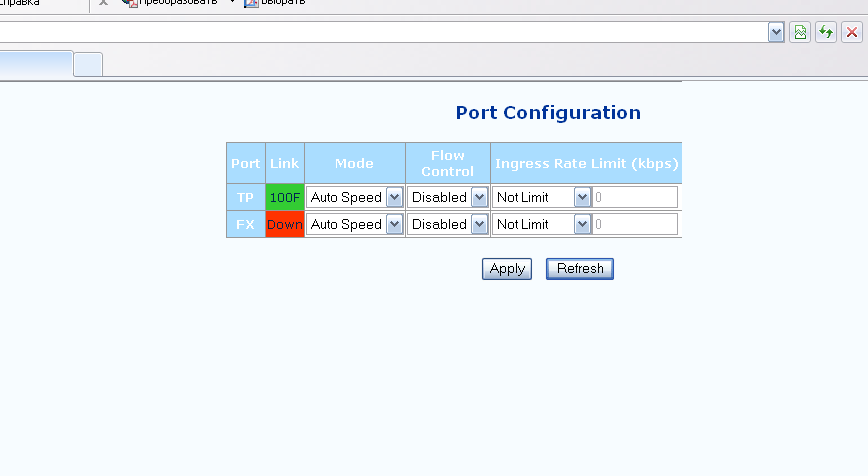

На странице конфигурирования порта: параметры и функции по настройке пропускной способности порта, вкл./выкл.  функции управления потока передачи данных - "flow control", а также ограничение скорости передачи данных.









Представленные  способы управления и мониторинга являются отличными помощниками в быстрой и надежной  интеграции оптических медиконвертеров 552-GE(D) на вашей сети.
