Интеллектуальное Ethernet Demarcation оборудование Raisecom серии RC551E

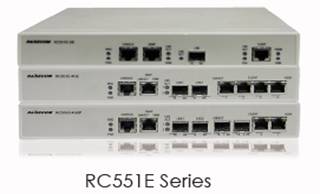

  Серия RC551E (RC551E-GE/4GE/4GEF) представляет собой нтеллектуальное Ethernet Demarcation оборудование с поддержкой IEEE802.3ah OAM

Почему современные EDD-устройства необходимы в сетях мобильной связи:

• 40% затрат на построение беспроводных сетей приходится на опорную сеть и  решение проблем конвергенции, связанных с доступом к радиосети Radio Access Network (RAN).
• С развитием беспроводных широкополосных сетей организация резервирования для сетей SDH/PDH достаточно дорога, и гораздо более выгодно использование EDD-устройств по их прямому назначению.
• Распространённость IP-устройств в сетях 3-го поколения и быстрый объема трафика.
• Использование IP-сетей для передачи данных будет увеличивать потребность в дешевом и расширяемом оборудовании для сетей Ethernet.

Устройства серии RC551E представляют собой оборудование EDD (Ethernet Demarcation Device), которое устанавливается на границе сети клиента (CE – Customer Edge) и управляется провайдером. RC551E позволяет провести расширенный анализ и мониторинг каналов оператора на всех участках сети «из конца в конец», кроме того обеспечивают оператора сервисами EPL, EVPL, E-Line, E-LAN и E-Tree, а также объединенный поток голосового-, видео-сигнала и данные внутри VLAN в сетях доступа и MetroEthernet. с SLA-мониторингом для провайдера и клиента. В частности, устройства серии RC551E могут применяться для построения:
• Ethernet-каналов для корпоративных клиентов
• Ethernet сервисов E-NNI на стороне WAN
• Wireless Radio-сервисов (802.16d WiMax BTS, IPRAN, etc.)

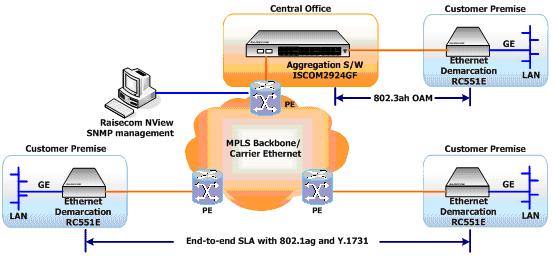

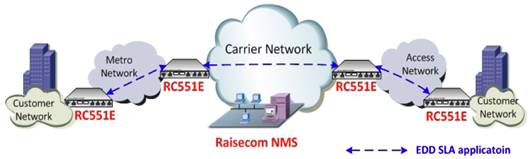

Интеллектуальное оборудование Ethernet Demarcation позволяет внедрить контроль SLA (Service Level Agreement) в схеме «из конца в конец» для сетей FTTx с поддержкой OAM и CFM

EDD состоит из двух частей: NID и UNI, это было определено MEF (Metro Ethernet Forum), что позволяет называть EDD стандартизированным клиентским оборудованием для сетей Ethernet оператoрского класса

На стороне NID (Network Interface Device) оборудование EDD необходимо, главным образом, для поддержки протоколов резервирования и надежности, удаленного управления, мониторинга аварий и производительности системы в целом. Стандарты IEEE802.3ah, IEEE 802.1ag и ITU-T Y.1731 позволяют использовать средства OAM в сетях Ethernet, построенных на оборудовании различных производителей. Надо отметить что для мониторинга производительности EDD используют небольшие кадры Ethernet

Характерной особенностью EDD-оборудования Raisecom является наличие встроенного генератора трафика, позволяющего провести параллельные с полезной нагрузкой тесты пропускной способности для разных клиентов и сервисов без прерывания услуг. Данные возможности позволяют использовать оборудование Raisecom в качестве надежного аналога популярных TDM CSU/DSU-решений.

UNI (User Network Interface) выполняет роль устройства доступа с расширенными настройками качества обслуживания QoS, безопасности, разделения услуг, списков доступа ACL и т.д.

Поддержка End-to-End настроек OAM

1) IEEE802.3ah Link OAM (поддержка discovery, dying gasp, fault propagation, remote loopback, critical events)
2) IEEE802.1ag CFM  (поддержка performance, continuity check, loopback и fault monitoring options)
3) ITU-T Y.1731 контроль производительности соответствий соглашению об уровне услуг (SLA) (поддержка connectivity check, link trace, frame delay, packet loss и Ethernet jitter)
4) Другие расширенные функции (например, встроенный traffic generator для измерения пропускной способности канала и служебной петли без прерывания передачи клиентского трафика)

Конфигурируемые сервисы Ethernet
Полноценная поддержка QoS (классификация потоков, ограничение скорости, VLAN & стекирование VLAN Q-in-Q). Разные клиентские сервисы могут различаться на основе номера порта, метки IEEE802.1p QoS, метки IP DSCP (IP DiffServ), IPv4-адреса и MAC-адреса источника / MAC-адреса назначения

Расширенные средства обеспечения безопасности
Кроме базовых функций SSH и SNMP и защиты от DoS-атак на портах существуют расширенные списки доступа (ACL) обеспечивающие передачу трафика на основе правил: DA, SA, VTU, Etype, PPPoE, VBAS, UDP & DHCP option82. VPN-решения могут быть защищены при помощи резервирования и кольцевой защиты (ring-protection)

Примеры внедрения EDD-оборудования Raisecom

• Hong Kong HCG AON project

CO − центральный узел
RU − удалённая точка

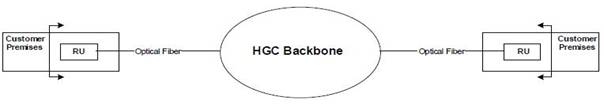

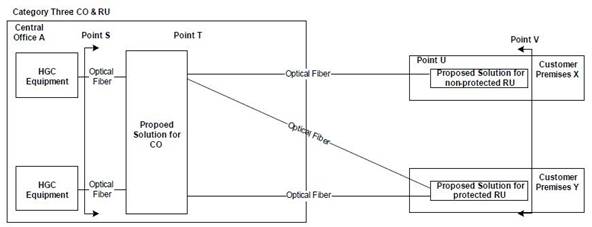

В данной схеме показана активная оптоволоконная сеть (AON) телеком-оператора HGC в Гонконге (Китай), разработанная в качестве многоуровневой транспортной сети. В основе такой топологии лежит коммутатор уровня агрегации ISCOM2924GF на центральном узле для подключения удаленных клиентских устройств 551E-4GE по оптике на больших расстояниях. 551E-4GE используются для подключения нескольких корпоративных клиентов по каналам GbE с разными настройками QoS. Выше приведена топология по оптике

• Проект гигабитного сегмента провайдера HCG совместно с Alcatel Lucent (Гонконг)

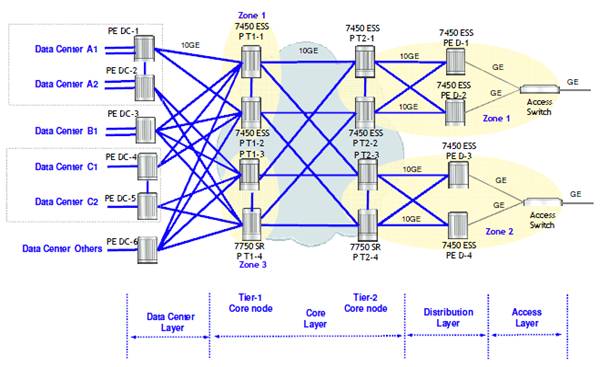

В гигабитном сегменте сети HGC использует Raisecom EDD как клиентское оборудование CPE c резервированием подключения к опорной сети. Из них 80% составляют 3G/LTE backhaul сеть, остальная часть обеспечивает доступ к сети для корпоративных клиентов и услуги Ethernet Private Line. На уровне агрегации и уровне ядра сети используется оборудование ALU ESS 7450 для сети MPLS 10 GE. Raisecom EDD подключается к оборудованию ALU ESS 7450 по протоколам IEEE802.1ag / IEEE802.3ah.
В то же время данный проект требует мер по периодическому проведению тестов на соответствие SLA в короткие интервалы по frame delay, packet loss и Ethernet jitter, тестирование работоспособности и детектирование перегрузок

• Провайдер корпоративных сетей COGECO (Канада)

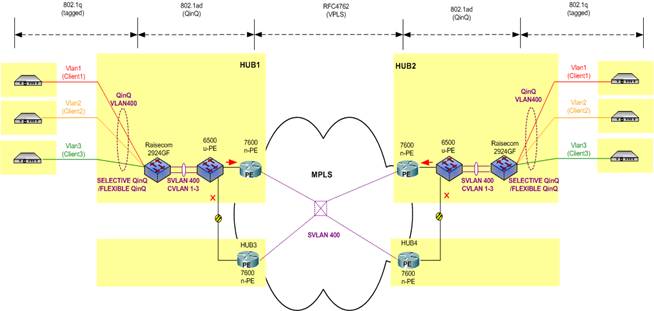

Здесь представлена типовая схема «точка-точка». В данной топологии EDD-устройства Raisecom работают как оборудование доступа, связь с удалённым узлом происходит на 2 и 3 уровнях с использованием стандарта IEEE802.1ad с прозрачной передачей через MPLS сеть. Так как передается трафик от разных корпоративных сетей, то необходима поддержка QoS и ACL, поддержка SLA и приоритезация исходящих кадров для различных клиентов. Необходимо периодическое тестирование SLA

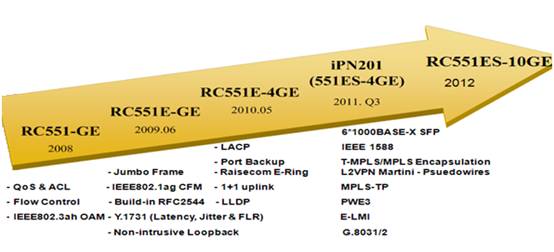

Линейка EDD-оборудования Raisecom

Дополнение
Ответы на некоторые вопросы:

Q: Относительно Jitter/Echo-тестов: можно проводить тестирование, например, в течение 1-й, 2-x, 3-x и т.д. недель и результаты проверок будут фиксироваться. Какие действия по устранению неисправности Вы порекомендуете в случае если результаты будут неудовлетворительными?

A:  Это всего лишь пример. На самом деле, если говорить о проекте HGC (схема 2) приемлемого уровня контроля качества можно достигнуть применяя SLA-тесты два раза в день. В случае обнаружения частых скачков показателей задержки и jitter причиной может быть периодическая перегрузка канала. С помощью статистики SLA можно определить причины и устранить их с помощью средств QoS/MPLS, либо опции storm-control

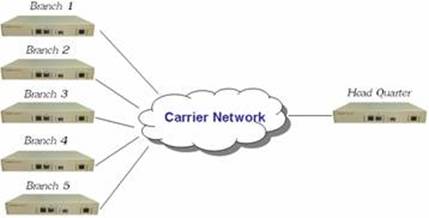

Q: Если EDD-устройство будет установлено на центральном узле и будет подключено 5 устройств в офисах;

Может ли EDD-устройство выполнять SLA/Jitter/Echo-тесты и проводить измерение пропускной способности канала автоматически, можно ли задать для этого расписание? Например проводить проверку и мониторинг сети каждый день:

• 00.00–01.00 am – проверка связи от HQ подсети 1
• 01.00–02.00 am – проверка связи от HQ подсети 2
• 02.00–03.00 am – проверка связи от HQ подсети 3
• 03.00–04.00 am – проверка связи от HQ подсети 4
• 04.00–05.00 am – проверка связи от HQ подсети 5
• или 00.00–01.00 – 01.00–02.00 am – проверка связи от HQ до всех подсетей

Поддерживает ли оборудование EDD эти функции? Возможно ли это реализовать с помощью ПО NVIEW, либо другого стороннего ПО?

A:  Да, подобное решение реализовать возможно, например, при функции schedule с опцией Forever для выполнения каждый день
